Проверка электропривода
1. Проверка привода регулировки зеркал.
а) Подключите аккумуляторную батарею к выводам "3" (+) и "2" (-) разъема, проверьте, что зеркало поворачивается влево.
б) Поменяйте полярность напряжения, проверьте, что зеркало поворачивается вправо.
в) Подключите аккумуляторную батарею к выводам "1" (+) и "2" (-) разъема, проверьте, что зеркало поворачивается вверх.
г) Поменяйте полярность напряжения. Проверьте, что зеркало поворачивается вниз.
2. Проверка привода складывания.

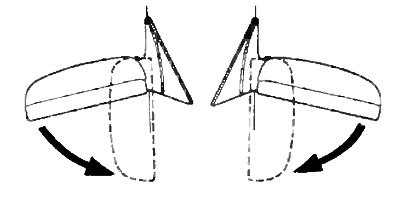

а) Подключите аккумуляторную батарею к выводам ’7" (+) и "4" (-) разъема, проверьте, что зеркало перемещается в сложенное положение.
[Данные скопированы с ресурса autoinstruction.ru]
 |
 |

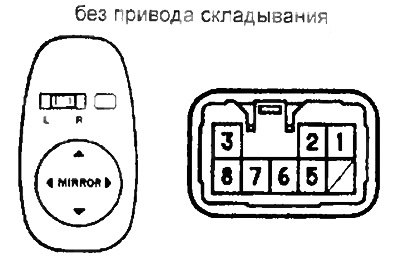

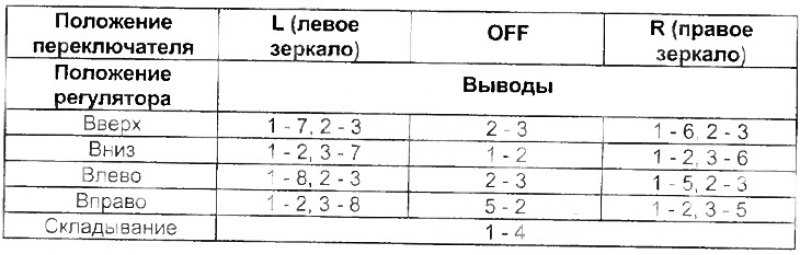

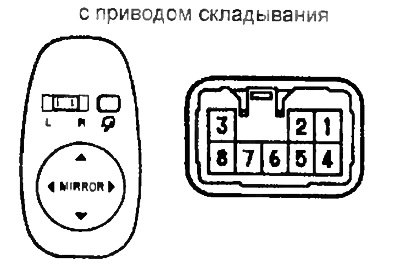

Проверка проводимости переключателя управления зеркалами
б) Поменяйте полярность напряжения, проверьте, что зеркало возвращается в рабочее положение.
в) Проверьте, что при нажатии переключателя "RETRACT" зеркала из сложенного положения перемещаются в рабочее.

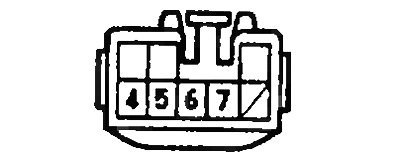

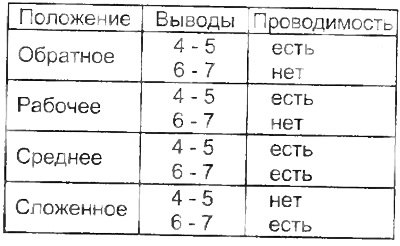

г) Проверка ограничительных выключателей. Проверьте проводимость между выводами разъема по таблице.
 |
 |

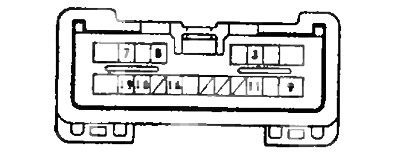

Проверка реле управления зеркалами
Проверьте цепь по таблице " Проверка реле управления зеркалами".
Проверка центрального блока управления
Проверьте цепь по таблице "Проверка центрального блока управления (для системы регулировки положения зеркал)".
