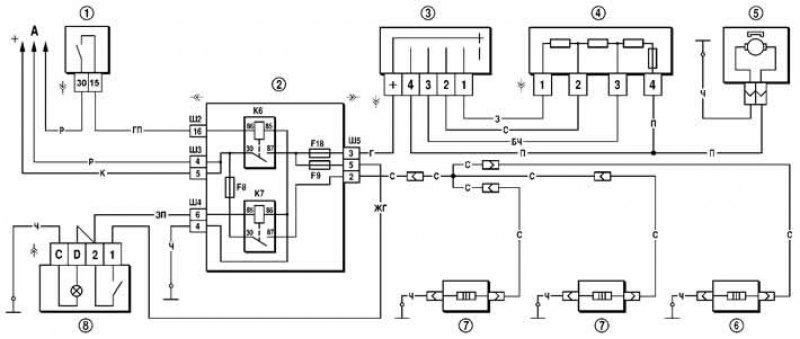

Рис. 7-41.Схема включения электродвигателя вентилятора отопителя и элементов обогрева наружных зеркал и заднего стекла: 1 - выключатель зажигания; 2 - монтажный блок; 3 - переключатель электродвигателя отопителя; 4 - дополнительный резистор; 5 - электродвигатель отопителя; 6 - элемент обогрева заднего стекла; 7 - элемент обогрева наружного зеркала; 8 - выключатель обогрева заднего стекла с контрольной лампой включения; А - к источникам питания; К6 - дополнительное реле; К7 - реле включения обогрева заднего стекла.
Нагревательные элементы зеркал и стекла включаются с помощью вспомогательного реле К7 типа 904.3747-10, установленного в монтажном блоке.
Обогрев можно включить только при включенном зажигании, так как напряжение к выключателю 7 подается через дополнительное реле К6, срабатывающее при включении зажигания.
Питание к нагревательным элементам подается через контакты реле К7 от предохранителя F8, который напрямую подсоединен к источникам питания.
Если при включении обогрева заднее стекло или наружные зеркала не обогреваются, необходимо проверить предохранитель F8, провода и их соединения, а также выключатель и реле К7.
