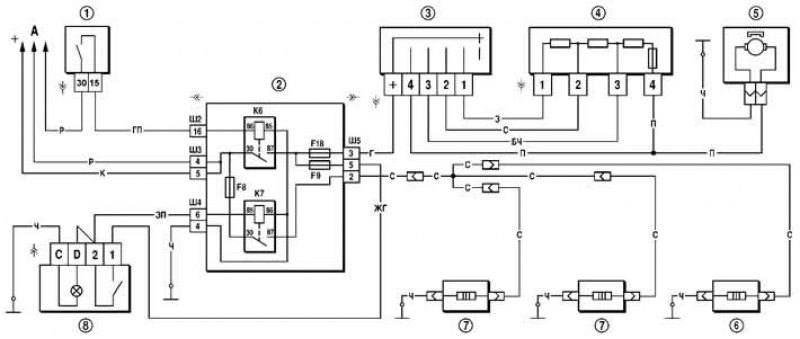

Рис. 7-41.Схема включения электродвигателя вентилятора отопителя и элементов обогрева наружных зеркал и заднего стекла: 1 - выключатель зажигания; 2 - монтажный блок; 3 - переключатель электродвигателя отопителя; 4 - дополнительный резистор; 5 - электродвигатель отопителя; 6 - элемент обогрева заднего стекла; 7 - элемент обогрева наружного зеркала; 8 - выключатель обогрева заднего стекла с контрольной лампой включения; А - к источникам питания; К6 - дополнительное реле; К7 - реле включения обогрева заднего стекла.
Для получения разных частот вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет три спирали и предохранитель. При включении в цепь питания электродвигателя трех спиралей обеспечивается 1-я скорость вращения вентилятора, если включены две спирали — 2-я скорость, если включена одна спираль — 3-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (3000 мин-1).
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.
