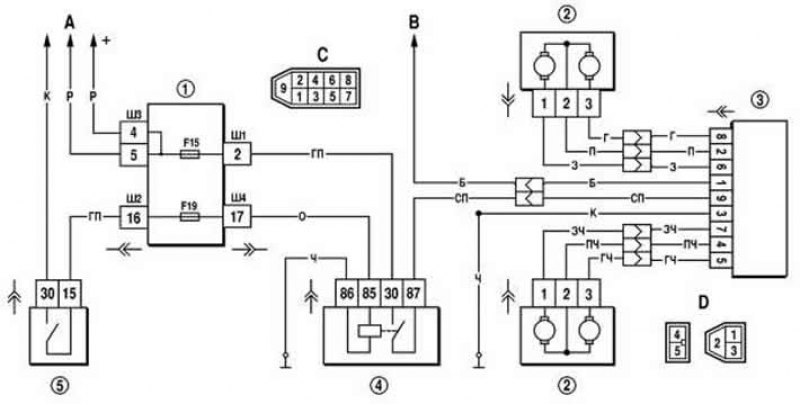

Рис. 7-42.Схема управления моторедукторами наружных зеркал: 1 - монтажный блок; 2 - моторедукторы наружных зеркал; 3 - блок управления наружными зеркалами; 4 - реле включения обогрева передних сидений; 5 - выключатель зажигания; А - к источникам питания; В - к выключателю наружного освещения; С - схема условной нумерации штекеров в колодке блока управления наружными зеркалами; D - схема условной нумерации штекеров в колодках наружных зеркал.
Положением наружных зеркал можно управлять только при включенном зажигании, так как напряжение к блоку управления 3 подается через реле 4, срабатывающее при включении зажигания.
Если положение наружных зеркал не регулируется, то необходимо проверить предохранитель F5 и реле 4, провода и их соединения, блок управления и моторедукторы. Неисправные блок управления и моторедукторы заменить новыми.
