Спецификации ручной коробки передач
Тип — 5-ступенчатая, полностью синхронизированная, 6-ступенчатая, полностью синхронизированная
Идентификационный код:
- 5-ступенчатая — F17/F17+, F23 и F35
- 6-ступенчатая — F40
Общая информация
На рассматриваемых моделях автомобилей Opel Vectra-C/Signum используются 5-и ступенчатые РКПП F17/F17+, F23 и F35, а так же 6-и ступенчатая РКПП F40. Все коробки имеют полную синхронизацию. Номер трансмиссии наносятся на шильду или выбивается/гравируется на картере коробки (см. сопр. иллюстрации).

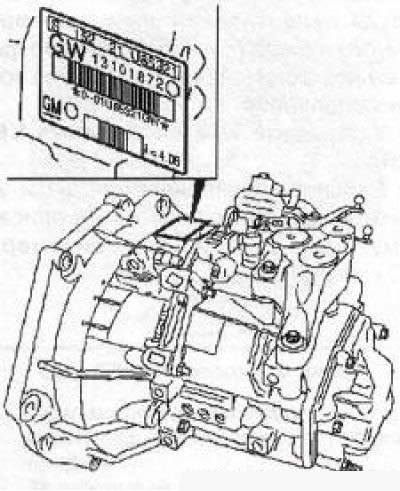

7.1а Идентификационный номер РКПП F17/F17+

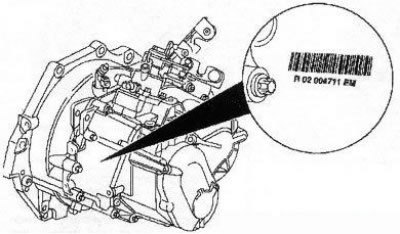

7.1b Идентификационный номер РКПП F23

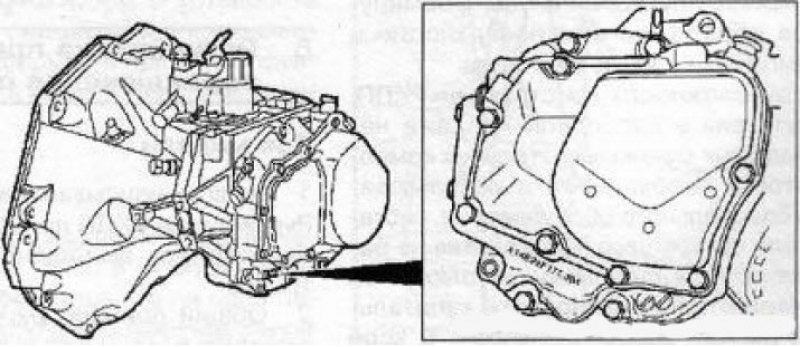

7.1с Идентификационный номер РКПП F35
[Информация размещена на интернет-сайте: www.autoinstruction.ru]
7.1d Идентификационный номер РКПП F40
Замечание: Фирма Opel постоянно совершенствует конструкцию и варианты комплектации автомобилей, поэтому в зависимость от двигателя могут использоваться и некоторые другие типы коробок передач.
В зависимости от модели и компоновки возможно несколько вариантов преобразования силового потока в коробке передач - на РКПП F17/F17+ в передаче силового потока участвует только два вала - первичный (ведущий) и вторичный (выходной), на РКПП F23 поток преобразуется при помощи дополнительного промежуточного вала, а РКПП F40 оборудована двумя выходными валами. Все валы РКПП расположены параллельно осям коленчатого и приводных валов таким образом, что их зубья находятся в постоянном зацеплении. В положении нейтральной передачи шестерни вторичного вала проворачиваются на нем свободно, исключая передачу крутящего момента на ведомую шестерню главной передачи.
Выбор передач осуществляется посредством рычага переключения, который имеет напольное расположение и находится на центральной консоли. Привод коробки передач может быть выполнен в виде тяги или тросов. При выборе передачи привод заставляет двигаться соответствующую вилку переключения, обеспечивая тем самым смещение вдоль сборки соответствующего вала находящихся с ним в постоянном зацеплении муфт синхронизаторов. Введение муфты синхронизатора в зацепление с зубьями соответствующей шестерни на вторичном валу заставляет коробку обеспечивать требуемое передаточное отношение, отвечающее выбранной передаче. Конструкция синхронизаторов обеспечивает переключениям необходимую плавность и бесшумность. Синхронизирующие конусы формируются обработанными поверхностями тормозных колец и шестерен.
Ввиду сложности конструкции РКПП, отсутствия в свободной продаже необходимых сменных внутренних компонентов и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей самостоятельно выполнять капитальный ремонт коробки передач. В ходе выполнения процедур разборки и сборки коробки передач приходится снимать, а затем устанавливать на место множество мелких компонентов. Необходимо произвести массу точнейших измерений и, путем подбора регулировочных шайб, колец и дистанционных втулок, четко выставить множество зазоров. Выполнение капитального ремонта РКПП следует поручить специалистам автосервиса. Но надо иметь ввиду, что ремонт коробки в условиях мастерской автосервиса является достаточно дорогостоящей операцией, а потому, следует рассмотреть альтернативные варианты замены вышедшего из строя блока новым или восстановленным. Любую полезную информацию по ремонту и замене трансмиссии можно получить на станциях техобслуживания компании Opel. Но вне зависимости от выбранного способа устранения проблем (ремонт или замена), самостоятельный демонтаж коробки с автомобиля позволит существенно сократить материальные затраты.
