Общая информация
Замечание: Лампы накаливания следует заменять только лампами того же типа. Перед заменой лампы проверьте, чтобы соответствующий световой прибор был выключен. Не берите колбу лампы накаливания голыми пальцами, используйте чистое полотенце или хлопчатобумажные перчатки. Загрязнения, оставленные пальцами, на колбе лампы, испаряются и осаждаются на отражателе. Случайно оставленные отпечатки пальцев следует удалить салфеткой, пропитанной спиртом. Не допускается протирать отражатели фар, покрытые защитным лаком, сухой жесткой тряпкой, а также применять для этой цели какие-либо очистители или растворители. Используйте мягкие влажные салфетки.
Предупреждение! Галогенные лампы находятся под давлением и могут лопнуть, поэтому при их замене следует пользоваться защитными очками и перчатками. При замене ксеноновых ламп возникает опасность травмирования вследствие высокого напряжения! Обязательно выключите фары и отсоедините электропроводку от батареи. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение.
Внимание: Не оставляйте посадочное отверстие лампы открытым на продолжительное время, - попадание пыли, влаги или дыма внутрь блок-фары может оказать влияние на качество освещения! При установке колпака убедитесь, что он полностью прилегает к поверхности фары!
1. На рассматриваемых в настоящем Руководстве моделях могут устанавливаться блок-фары двух типов: галогенного и ксенонового (см. ниже).
2. Перед началом проведения работ по замене ламп установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).
3. Замена ламп выполняется через двигательный отсек. В зависимости от модели для замены ламп правой блок-фары может потребоваться снятие воздуховода, либо корпуса воздухоочистителя (см. Главу 4). Для замены ламп левой блок-фары потребуется снятие патрубка заливной горловины резервуара для омывающей жидкости (см. Раздел 8).
Замечание: На некоторых моделях доступ к лампам блок-фар через двигательный отсек сильно затруднен, а иногда и невозможен - в этом случае для замены ламп необходимо снять блок-фару (см. Раздел 12).
4. Общая схема расположения ламп на блок-фаре приведена на сопр. иллюстрации.
11.4 Расположение ламп на блок-фаре (на примере левой блок-фары): 1. Лампа парковочного огня; 2. Лампа дальнего света; 3. Лампа ближнего света; 4. Рукоятка патрона лампы указателя поворота
5. После замены ламп проверьте исправность функционирования освещения - при неудовлетворительном результате, обратитесь на СТО. Регулировку фар рекомендуется проводить только на сервисной станции, где для этого имеется специальное оборудование. Регулятор (при соответствующей комплектации) направления оптических осей фар при выполнении регулировки должен быть установлен на О (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
Замена лампы дальнего света
6. Откройте капот и выполните предварительные операции (см. выше).
7. Отожмите фиксатор (см. сопр. иллюстрацию) и снимите крышку лампы дальнего света.

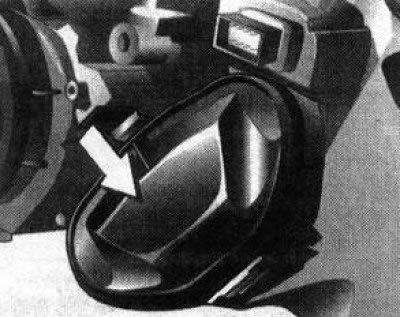

11.7 Отожмите фиксатор и снимите крышку лампы дальнего света
8. Поверните патрон лампы против часовой стрелки (см. сопр. иллюстрацию), высвободите его из фиксаторов и извлеките лампу из посадочного гнезда отражателя.

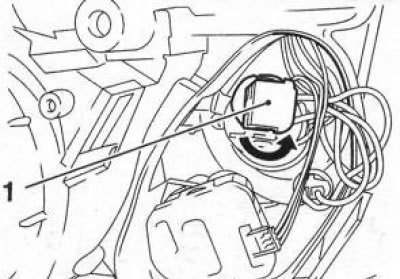

11.8 Для снятия необходимо повернуть патрон (1) лампы дальнего света против часовой стрелки
9. Извлеките лампу из патрона (см. сопр. иллюстрацию).

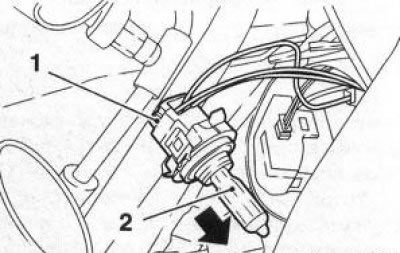

11.9 Извлеките лампу (2) из патрона (1) в указанном стрелкой направлении
10. Установка производится в обратном порядке.
Замена ламп габаритов (парковочных огней)
11. Лампа парковочного огня установлена на отражателе рядом с лампой дальнего света (см. сопр. иллюстрацию). Для доступа к лампе снимите крышку лампы дальнего света (см выше).

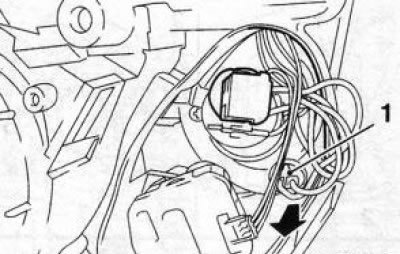

11.11 Патрон (1) лампы парковочного огня установлен рядом с лампой дальнего света
12. Потяните патрон лампы парковоного огня на себя (см. иллюстрация: 11.11) и извлеките его из отражателя. Извлеките лампу из патрона.
13. Установка производится в обратном порядке.
Замена ламп передних указателей поворота
14. Поверните патрон лампы указателя поворота за рукоятку (см. иллюстрацию 11.4) против часовой стрелки и извлеките из держателя вместе с лампой.
15. Слегка вдавите лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.
16. Установка производится в обратном порядке.
Замена лампы ближнего света
Фары галогенного типа
17. Снимите колпак лампы ближнего света с задней стороны блок-фары.
18. Поверните патрон лампы против часовой стрелки (см. сопр. иллюстрацию), высвободите из держателя и извлеките вместе с лампой из посадочного гнезда отражателя.

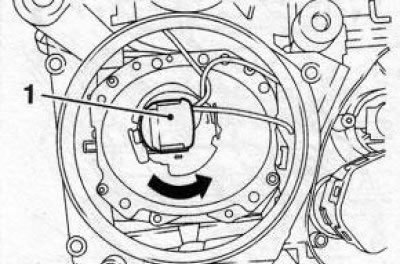

11.18 Поверните патрон лампы ближнего света против часовой стрелки и извлеките из отражателя (блок-фара галогенного типа)
19. Извлеките лампу из патрона.
20. Вставьте новую лампу в патрон, и установите его в посадочное гнезда таким образом, чтобы фиксирующие выступы патрона совпали с вырезами рефлектора. Поверните патрон по часовой стрелке до упора.
21. Закройте лампу колпаком и установите сервисную крышку.
Фары ксенонового типа
Внимание: В электрической цепи ксеноновых фар аккумулируется высокое напряжение! Будьте осторожны, соблюдайте рекомендации, приведенные в начале данного Раздела! Желательно поручить замену ксеноновых ламп специалистам СТО.
22. Для замены лапы ближнего света необходимо предварительно снять блок-фару с автомобиля (см. Раздел 12).
23. Выверните 3 крепежных болта и снимите крышку лампы ближнего света.
24. Поверните блок поджига против часовой стрелки (см. сопр. иллюстрацию), высвободите его из держателя и снимите блок с лампы, - при поворачивании блока должен разъединиться разъем его электропроводки.

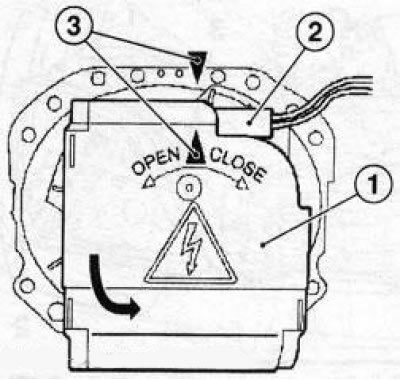

11.24 Разъем (2) электропроводки блока (1) поджига лампы ближнего света (блок-фара ксенонового типа): 3. Установочные метки
Внимание: Ни в коем случае не включайте фары при снятом блоке поджига!
25. Сожмите проволочною скобу и снимите ее (см. сопр. иллюстрацию).

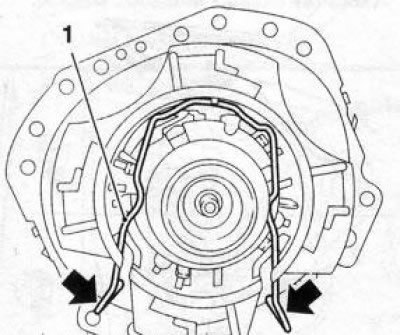

11.25 Проволочная пружинная скоба (1) лампы ближнего света (блок-фара ксенонового типа)
Извлеките ксеноновую лампу из отражателя.
26. Установите новую лампу в посадочное гнездо отражателя таким образом, чтобы пазы на цоколе лампы попали на соответствующие направляющие (см. сопр. иллюстрацию).

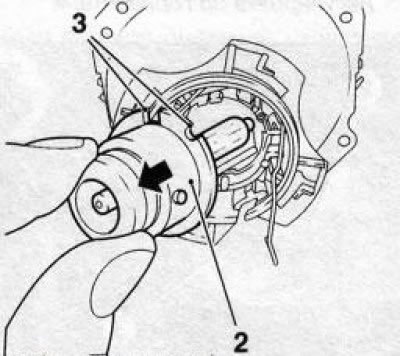

11.26 Извлечение/установка ксеноновой лампы (2) ближнего света: 3. Установочные пазы
27. Дальнейшая установка производится в порядке, обратном порядку снятия. После установки блока поджига его метка (см. иллюстрацию 11.24) должна находиться напротив установочной метки на блок-фаре.
Внимание: Разъем электропроводки следует подключать только после установки блока поджига на место!
