Седан/Хэтчбэк (GTS)
1. Откройте крышку багажного отделения/дверь задка.
2. На моделях Хэтчбэк (GTS) снимите полку багажного отделения и сложите спинку заднего многоместного сиденья.
3. Откиньте вверх ручку съемной крышки пола багажного отделения, закрепите крышку в открытом положении при помощи ручки (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) или снимите крышку.
4. Снимите накладку порога двери задка/нижнюю накладку проема багажного отделения (см. Раздел 48).
5. При помощи пластмассового клина извлеките 2 фиксатора, снимите отделку боковины и извлеките ее из багажного отделения.
6. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Модели Универсал
7. Сложите спинку заднего многоместного сиденья.
8. Откройте дверь задка и снимите потолочную накладку багажного отделения.
9. Отожмите вниз ручку съемной крышки пола багажного отделения, откройте и снимите крышку.
10 Снимите накладку порога двери задка (см. Раздел 48).
11. Снимите декоративные крышки, выверните финты и снимите анкерные проушины багажного отделения (см. сопр. иллюстрацию).
46.11 Крепления отделки (5) боковины багажного отделения (модели Универсал)
12. Отделите верхнюю и нижнюю направляющие с соответствующей стороны багажного отделения, выверните скрытые под ними 6 крепежных винтов (см. иллюстрацию 46.11), отделите и снимите отделку боковины.
13. Установка производится в обратном порядке.
Модели Signum
14. Откройте дверь задка и снимите потолочную накладку багажного отделения.
15. Снимите накладку порога двери задка (см. Раздел 48).
16. Выверните 3 фиксатора в передней части пола багажного отделения. Снимите декоративные крышки, выверните винты крепления двух анкерных проушин и снимите проушины. Отожмите вниз ручку съемной крышки пола багажного отделения, откройте и снимите крышку.
17. Снимите уплотнитель проема двери задка в районе прилегания к отделке боковин.
18. Сложите спинку заднего многоместного сиденья и снимите отделку стойки С (см. Раздел 45).
19. Отожмите фиксаторы, откиньте и снимите крышку вещевого ящика багажного отделения.
20. При помощи отвертки осторожно подденьте и извлеките плафон освещения багажного отделения, рассоедините разъем электропроводки и снимите плафон (см. сопр. иллюстрацию).

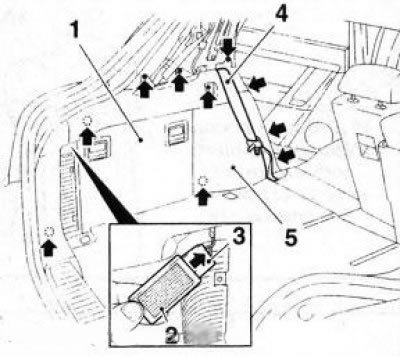

46.20 Крепления отделки (5) боковины багажного отделения (модели Signum) - стрелками указаны винты и фиксаторы 1 Крышка вещевого ящика: 2. Плафон освещения; 3. Разъем электропроводки; 4. Ремень безопасности
21. Вытяните ремень безопасности на отделке боковины багажного отделения и выверните 5 верхних крепежных винтов (см. иллюстрацию 46.20). Отожмите фиксаторы и снимите отделку с боковины.
22. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
