Щитки в отделке багажного отделения

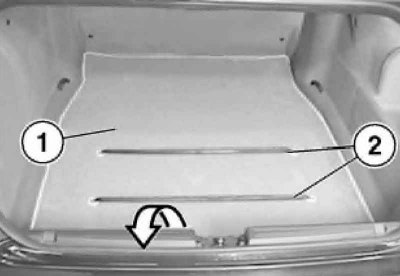

1. Откройте багажное отделение и снимите отделку его пола (1).
При установке обратите внимание на правильность положения натяжных ремней (2).

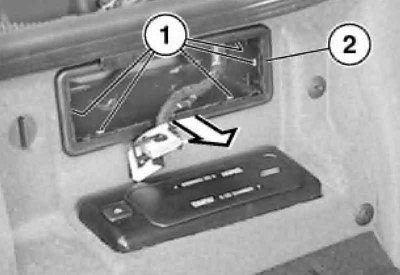

2. На левой стороне моделей с системой навигации снимите компьютер этой системы, поднимите защелки (1) и снимите каркас (2).

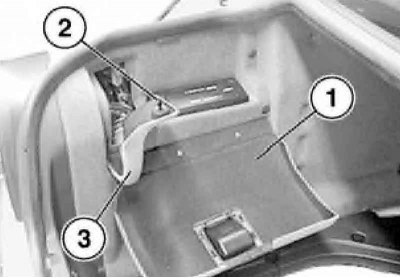

3. На моделях с CD-чейнджером откройте его крышку (1), разблокируйте штыковой затвор (2) и откиньте щиток (3).

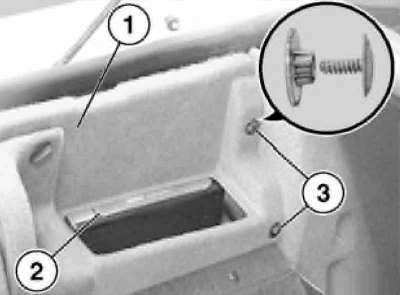

4. На моделях с CD-чейнджером отсоедините заднюю панель отделки (1) и поднимите ее над CD-чейнджером (2). Разберите пластиковое винтовое соединение (3) и разъедините детали отделки.
При установке сожмите пластиковое винтовое соединение.

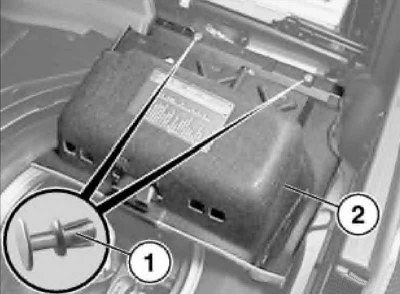

5. На правой стороне высвободите фиксаторы и откиньте щиток. Подцепите и выньте фиксаторы (1) и снимите щиток.
Отделка колесных арок со стороны багажного отделения
1. Снимите соответствующий щиток в багажном отделении.

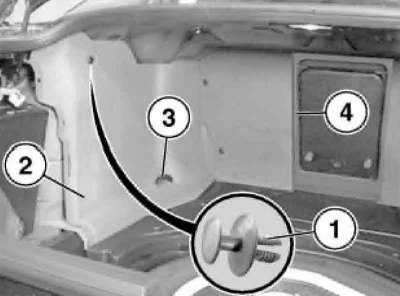

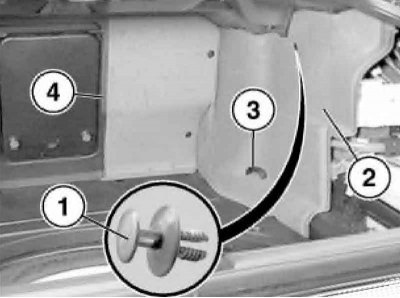

2. На моделях с чехлом для перевозки лыж выньте фиксатор (1), снимите панель отделки колесной арки (2) со стороны багажного отделения, поднимите панель над крепежной проушиной (3) и отсоедините от каркаса чехла для перевозки лыж (4).
При установке сначала прицепите панель к каркасу чехла для перевозки лыж (4).

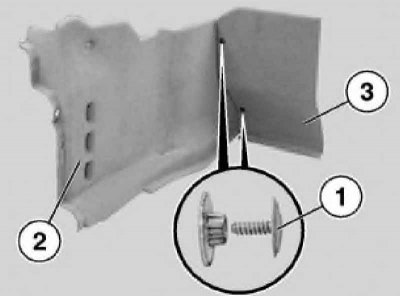

3. При замене разберите пластиковое винтовое соединение (1) и разъедините детали отделки (2) и (3).
При установке сожмите пластиковое винтовое соединение (1).
Отделка крышки багажного отделения

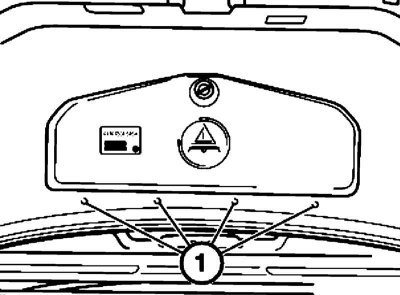

1. Откройте багажное отделение, подцепите и выньте заглушки (1) и выверните находящиеся под ними болты.
2. Откройте ящик для инструментов, отсоедините ленточный ограничитель хода при буксировке и снимите ящик для инструментов движением вверх.

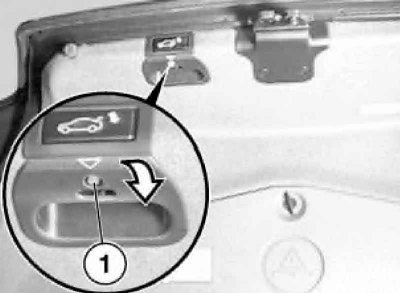

3. На моделях с автоматическим приводом крышки багажного отделения подцепите и выньте заглушку (1), выверните болт и снимите ручку.
4. Через образовавшееся после снятия ручки отверстие выжмите микровыключатель наружу и разъедините его разъем. Подцепите и снимите защитный каркас микровыключателя.

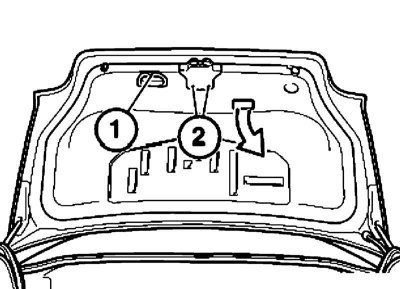

5. Снимите лампу освещения багажного отделения. Выньте заглушку (1), выверните болт и снимите ручку. Подцепите и выньте фиксаторы (2) и снимите защитную накладку замка крышки багажника.
6. Разожмите зажимы по всему периметру и снимите отделку крышки багажного отделения.
7. При установке замените поврежденные фиксаторы.
