Электросхема привода отпускания защелки замка крышки багажного отделения (Mercedes C-Class W203)

  • Главная
  • Мерседес
  • C-Класс
  • W203 (2000-2007)
  • Электрооборудование
  • Электрические схемы (до 2001 г)
  • Электросхема привода отпускания защ…
0

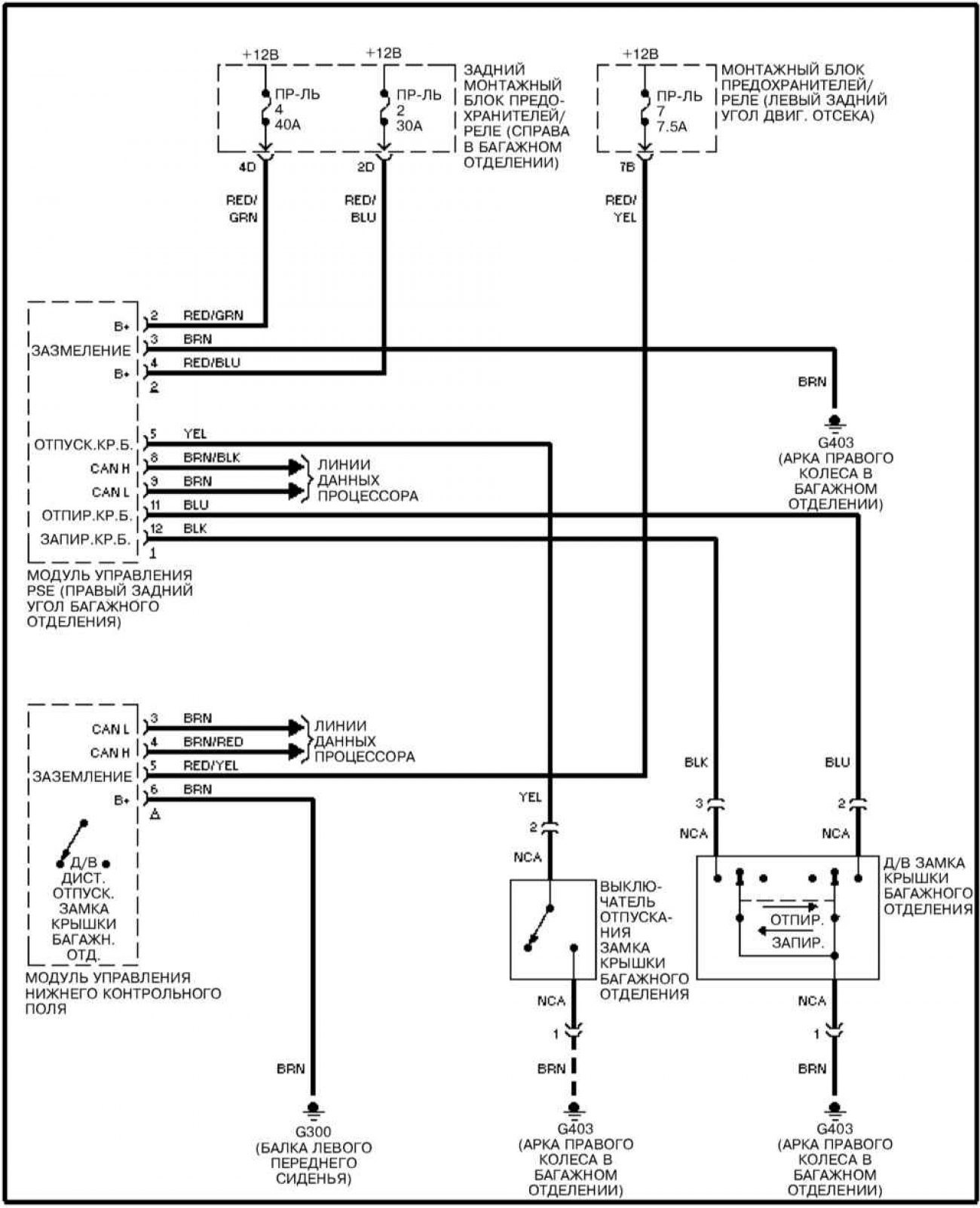

Привод отпускания защелки замка крышки багажного отделения



Электросхема привода отпускания защелки замка…
Открыть большую картинку в новой вкладке »


Обозначения и сокращения на схемах электрооборудования смотрите здесь →
Статья проверена экспертом: Вячеслав Веретенников
