Снятие зеркала в сборе
1. Снимите треугольную накладку передней двери (см. Раздел 21).
2. Рассоедините разъем электропроводки зеркала (см. сопр. иллюстрацию). Удерживая зеркало снаружи, выверните 3 крепежных винта и снимите зеркало с двери.
22.2 Разъем (1) электропроводки дверного зеркала заднего вида стрелками указаны крепежные винты
3. Установка производится в обратном порядке.
Замена стекла бокового зеркала заднего вида
1. Откиньте дверное зеркало.
2. Установите зеркало так, чтобы верхний угол стекла (см. сопр. иллюстрацию) был наклонен вправо (на правом зеркале - влево) до упора в корпусе зеркала. Введите пластмассовый клин под стекло зеркала (см. там же) и осторожно снимите стекло.

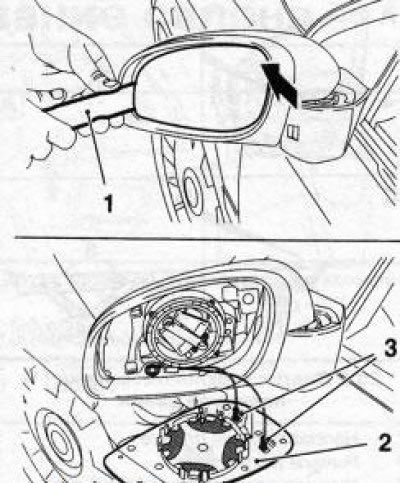

23.2 Снятие стекла (2) дверного зеркала заднего вида - стрелкой указан верхний угол: 1. Пластмассовый клин; 3. Контактные лапки проводов системы обогрева
3. При соответствующей комплектации отсоедините с обратной стороны 2 провода системы обогрева стекла (см. иллюстрацию 23.2), при этом придерживайте приклепанные лапки контактов, чтобы не повредить их.
4. Установка производится в порядке, обратном порядку снятия. Не забудьте отрегулировать положение зеркала.
Замена электромотора бокового зеркала заднего вида
1. Снимите стекло дверного зеркала (см. Раздел 22).
2. Выверните 3 винта (см. сопр. иллюстрацию) и извлеките электромотор из корпуса зеркала.

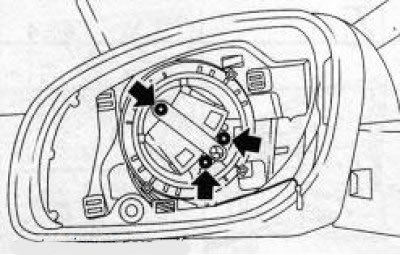

24.2 Винты (указаны стрелками) крепления приводного электромотора дверного зеркала
3. Рассоедините разъем электропроводки с обратной стороны электромотора (см. сопр. иллюстрацию).

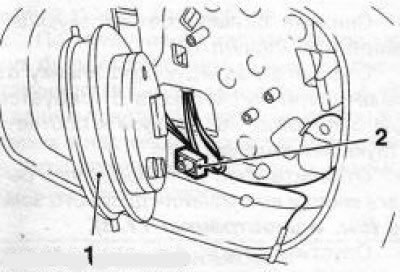

24.3 Разъем (2) электромотора (1) привода дверного зеркала заднего вида
4. Установка производится в обратном порядке.
Снятие и установка крышки бокового зеркала заднего вида
1. Снимите стекло дверного зеркала (см. Раздел 22).
2. При помощи пластмассового клина отделите накладку от крышки дверного зеркала (см. сопр. иллюстрацию). Извлеките стопорный штифт из посадочного гнезда.

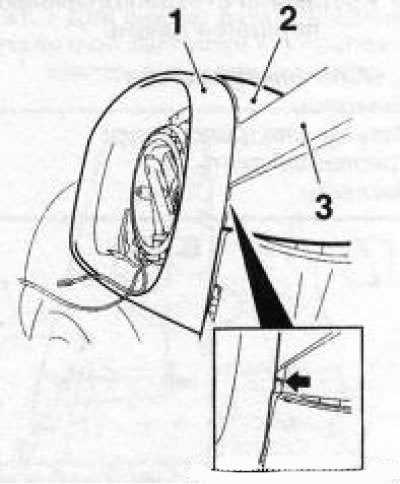

25.2 Накладка (1) крышки (2) дверного зеркала заднего вида - стрелкой указан стопорный штифт: 3. Пластмассовый клин
3. Отожмите 4 фиксатора в указанном на сопр. иллюстрации порядке и снимите крышку.

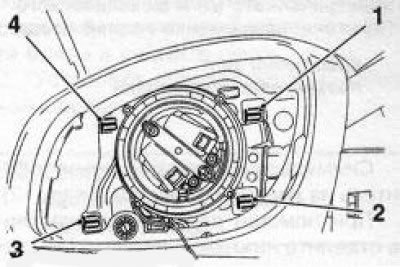

25.3 Фиксаторы (1,2,3 и 4) крышки дверного зеркала заднего вида
4. Установка производится в порядке, обратном порядку снятия. Стопорный штифт устанавливается при помощи пластмассового клина.
