Подушка безопасности со стороны водителя
Подушка безопасности – неотъемлемая часть центральной части рулевого колеса.
1. Дезактивируйте систему подушки безопасности.
2. Установите передние колеса для движения прямо вперед.
3. Отвинтите два винта, расположенные с задней стороны рулевого колеса и приподнимите подушку безопасности с рулевого колеса.
4. Отсоедините электрический разъем от подушки безопасности.
5. Установка производится в последовательности, обратной снятию.
Контакт подушки безопасности
1. Снимите воздушную подушку водителя.
2. Снимите рулевое колесо.
3. Снимите кожухи рулевой колонки.
4. Используя маленькую отвертку, поднимите упор, затем отсоедините контакт провода.

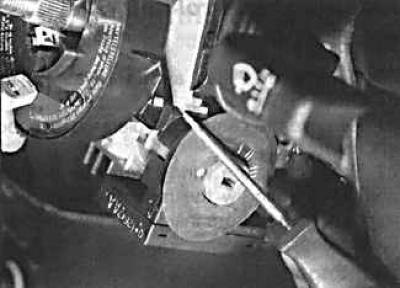

5. Освободите 4 задних скобы.

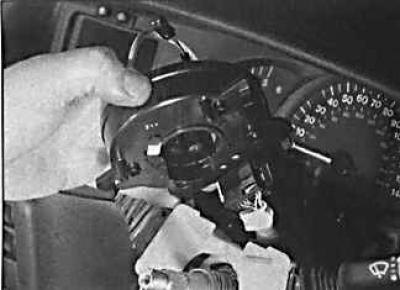

6. Снимите блок контакта с верхней части рулевой колонки. Проверьте, что половинки блока контакта остаются в центральном положении и стрелки установлены в основании.

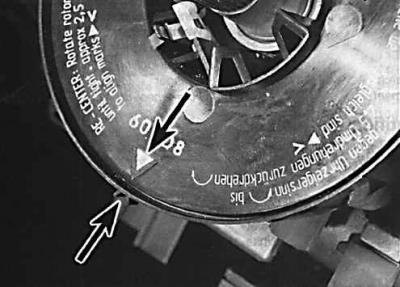

7. Перед установкой блока контакта проверьте, что он находится в центральном положении. Нажмите фиксатор на верхней части блока и поверните внутреннюю часть блока против часовой стрелки до появления явного сопротивления. Теперь поверните внутреннюю часть блока контакта на 1,5 оборота по часовой стрелке и совместите стрелки центральной части и корпуса блока.
8. Если устанавливается новый блок контакта, сначала снимите транспортную скобу.

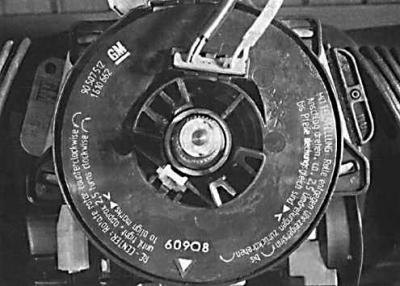

9. Установите блок контактов на рулевую колонку и нажмите на него до фиксации скобами крепления.
10. Подсоедините электропроводку при нажатии упора.
11. Установите кожухи рулевой колонки.
12. Установите рулевое колесо.
13. Установите подушку безопасности.
Электронное контрольное устройство
1. Дезактивируйте систему подушки безопасности.
2. Снимите центральную консоль.
3. Отсоедините электрический разъем от блока управления, затем отвинтите гайки и снимите блок с внутренней части автомобиля.
4. Установка производится в последовательности, обратной снятию.
Боковой датчик подушки безопасности
1. Дезактивируйте систему подушки безопасности.
2. Снимите обивку передней двери.
3. Снимите защитную пленку с передней двери для доступа к датчику.
4. Отсоедините электрический разъем, отвинтите болты и снимите датчик.
5. Установка производится в последовательности, обратной снятию.
