Электронное контрольное устройство подушки безопасности
Электронное контрольное устройство подушки безопасности составное с рулевым колесом и может быть удалено только с рулевым колесом.
Подушка безопасности
Подушка безопасности – неотъемлемая часть рулевого колеса.
Снятие
1. Перед выполнением любых действий на системе безопасности снять отрицательную клемму с аккумулятора и подождать, по крайней мере, 10 минут.

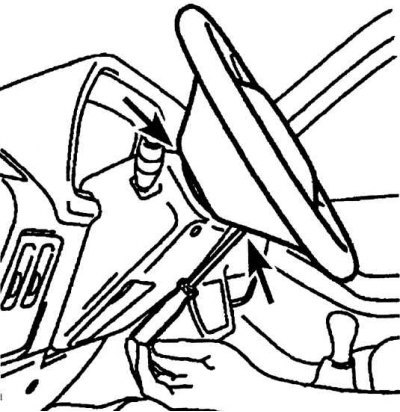

2. Отвинтить два винта (указаны стрелками) крепления подушки безопасности, расположенные с задней части рулевого колеса. Для доступа к винтам повернуть рулевое колесо.
Информация размещена на интернет-сайте: Autoinstruction
3. Отсоединить электрический разъем от подушки безопасности.
Установка
1. Установка производится в последовательности, обратной снятию. При этом необходимо учитывать следующие моменты.
2. Не ударять подушку безопасности или подвергать столкновениям в процессе установки на прежнее место.
3. Затянуть винты крепления подушки безопасности требуемым моментом.
4. В завершение активизировать систему подушки безопасности, для чего выполнить следующие действия.
5. Закрыть двери автомобиля, при этом в автомобиле не должно быть людей.
6. Включить зажигание.
7. Подсоединить провод массы к аккумулятору.
8. Выключить зажигание.
9. Повторно включить зажигание и проверить, что лампа аварийной сигнализации подушки безопасности на рулевом колесе горит три секунды, после чего гаснет.
10. Включить зажигание.
Поворотный соединитель подушки безопасности

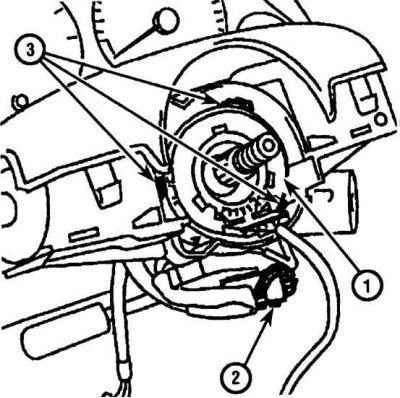

1 – поворотный соединитель, 2 – электрический разъем, 3 – скобы крепления поворотного соединителя
Снятие
1. Снять подушку безопасности.
2. Снять рулевое колесо.
3. Отвинтить винты крепления и снять нижний кожух рулевой колонки.
4. Снять верхний кожух рулевой колонки.
5. Отсоединить электрический разъем от поворотного соединителя.
6. Используя отвертку, освободить три скобы крепления и снять поворотный соединитель.
Установка
1. Установка производится в последовательности, обратной снятию. При этом необходимо учитывать следующие моменты.
2. Перед установкой на прежнее место кожухов рулевой колонки и подушки безопасности проверить, чтобы жгут проводов был проложен правильно и, перемещая рулевое колесо, что электропроводка ни за что не цепляется.
3. Установить рулевое колесо.
4. Установить подушку безопасности, но не активизировать подушку безопасности на этой стадии.
5. В завершение переместить рулевую колонку в поднятое положение, затем проверить, чтобы зазор между задней частью рулевого колеса и кожухами рулевой колонки был 8,0 мм. Если зазор отличается от требуемого, выполнить следующие действия.
6. Отвернуть ковровое покрытие около педалей для доступа к стяжному болту рулевой колонки.
7. Ослабить стяжной болт и переместить рулевой вал до получения зазора между задней частью рулевого колеса и кожухами рулевой колонки равного 8,0 мм.
8. Затянуть стяжной болт и установить на место ковровое покрытие.
9. Активизировать подушку безопасности.
