Антенна, установленная на крыше
Антенна может просто быть отвинчена от основания. Для снятия антенны в комплекте необходимо выполнить следующие действия.
1. Отсоединить отрицательный провод от аккумулятора.
2. Снять солнцезащитные козырьки с верхней консоли.
3. Снять выключатель лампы подсветки с пульта для доступа к двум винтам. Отсоединить разъем и снять выключатель лампы подсветки.
4. Снять плафон лампы подсветки с пульта для доступа к винту. Отсоединить разъем и снять лампу подсветки.
5. С помощью рычага снять запирающую пластину с пульта, а также снять выключатель люка с пульта.
6. Отвинтить два винта крепления пульта, затем опустить пульт от потолка.

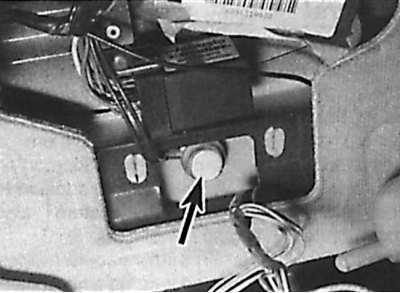

7. С помощью рычага снять изолятор (указан стрелкой) от основания антенны.
8. Отвинтить гайку крепления, отсоединить антенный провод и снять антенну с крыши.
9. Установка производится в последовательности, обратной снятию.
Антенна, установленная на заднем крыле (модели седан)
1. Полностью вдвинуть антенну.
2. Работая в багажном отделении, снять отделку с левой стороны багажника.

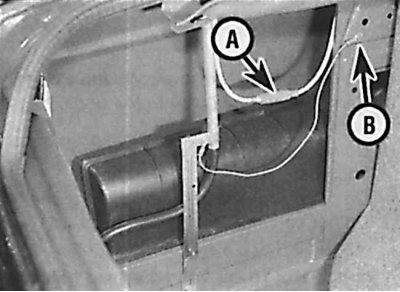

3. Отсоединить антенный (А) и заземляющий (В) провода от основания антенны. На моделях с электрическим приводом антенны отсоединить электрический разъем от привода антенны.
4. Отвинтить нижний болт крепления антенны.

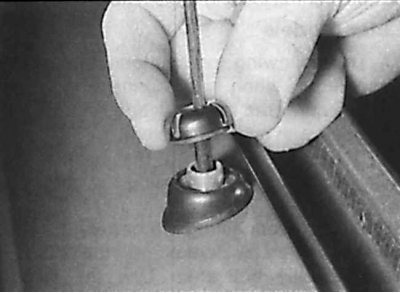

5. В верхней части антенны отвинтить круглую гайку, крепящую антенну к верхней части заднего крыла.

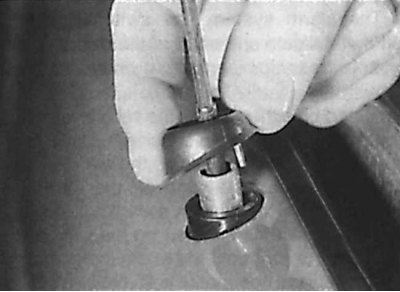

6. Снять уплотнительный колпачок.
7. Извлечь антенну внутрь багажного отделения.
8. Установка производится в последовательности, обратной снятию.
Антенна, установленная на заднем крыле (модели комби)

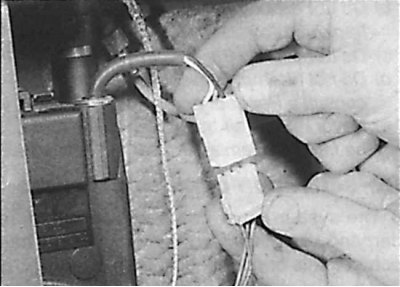

Антенна снимается как и на автомобилях Седан (см. выше), но верхний конец антенны закреплен уплотняющим кольцом вместо круглой гайки.

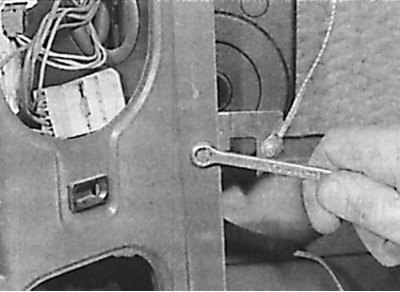

1. Отсоединить электрический разъем привода антенны.

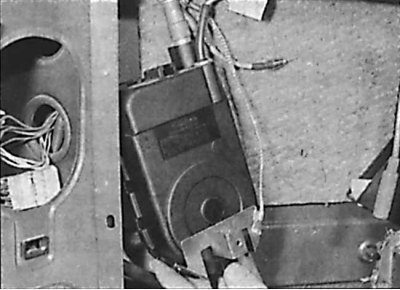

2. Отвинтить болт крепления антенны.
3. При извлечении антенны просто пропустить антенну вниз через уплотняющее кольцо.
