Узел щеток ветрового стекла

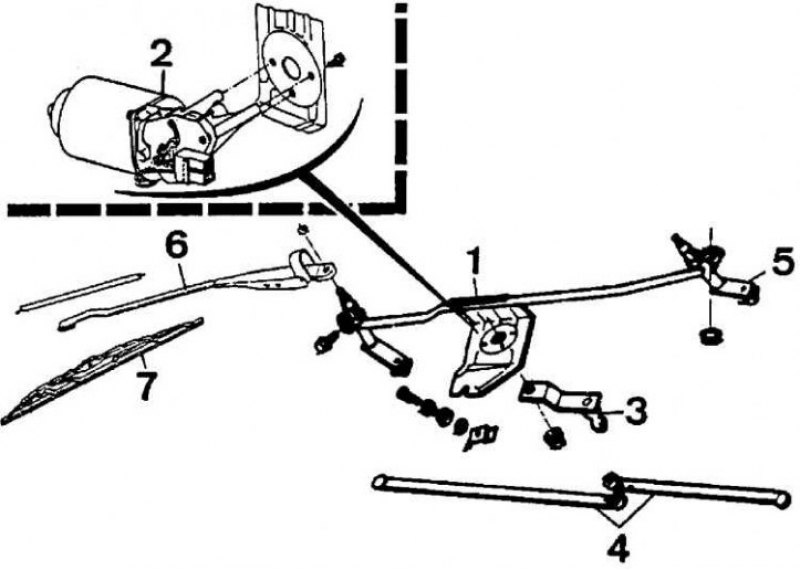

1 – держатель с шарнирным механизмом, 2 – двигатель, 3 – кривошип, 4 – соединители, 5 – ось стеклоочистителя, 6 – щеткодержатели, 7 – щетка
Установка узла привода стеклоочистителя

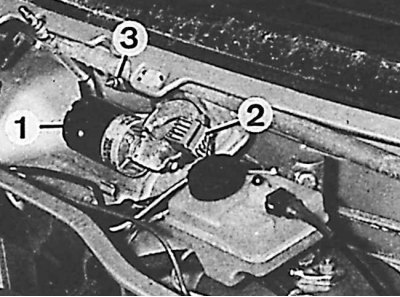

1 – двигатель, 2 – разъем, 3 – элемент крепления механизма
Двигатель стеклоочистителя и тяги расположен в задней части моторного отсека.
Снятие
1. Отсоединить отрицательный провод от аккумулятора.
2. Снять решетку, расположенную перед ветровым стеклом.
3. При наличии отвинтить болты и снять защитный чехол с двигателя.
4. Снять с двигателя стеклоочистителя электрический разъем.
5. На моделях, где недостаточно места для извлечения тяг стеклоочистителя между главным тормозным цилиндром и перегородкой, переместить главный тормозной цилиндр в сторону следующим образом.
6. Отвинтить гайки крепления главного тормозного цилиндра к вакуумному усилителю, затем поднять главный тормозной цилиндр со стоек и переместить его назад, не отсоединяя тормозные трубки.
7. На моделях с блоком электронного управления, расположенным в заднем углу моторного отсека, который закрывает болт тяги стеклоочистителя, блок должен быть удален следующим образом.
8. Поднять крышку блока, затем отсоединить блоки управления и удалить блок.

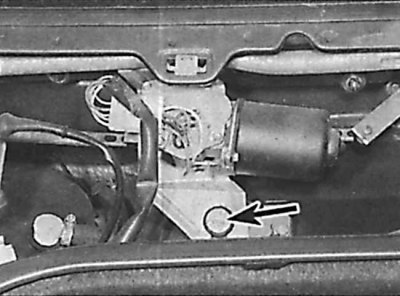

9. Отвинтить элементы крепления пластины держателя механизма стеклоочистителя.

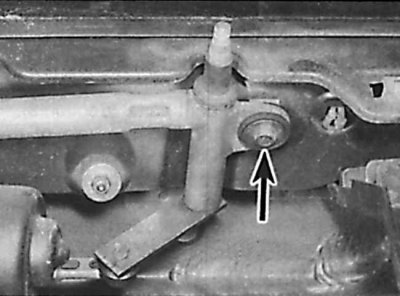

10. Отвинтить болт (указан стрелкой) крепления двигателя стеклоочистителя.

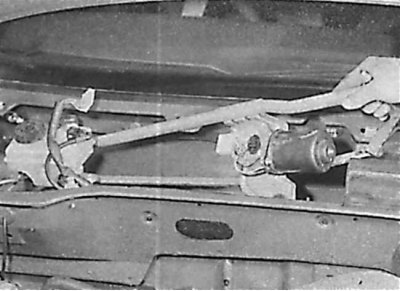

11. Отвинтить болт (указан стрелкой) крепления стеклоочистителя.
Источник расположен на веб-ресурсе (AutoInstruction)
12. Извлечь стеклоочиститель из автомобиля.

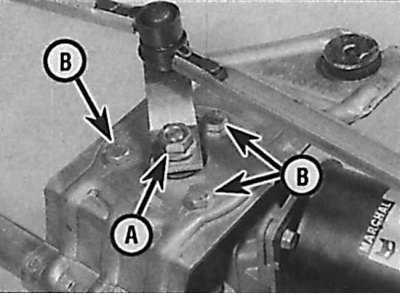

13. При необходимости отвинтить гайку (А) привода тяг стеклоочистителя и три болта (В) крепления двигателя стеклоочистителя к пластине держателя механизма стеклоочистителя и снять двигатель.
Установка
Установка производится в последовательности, обратной снятию.
