Снятие
1. Снимите тормозной барабан.
2. Используя зажим, пережмите тормозной шланг в месте, наиболее близком к рабочему тормозному цилиндру.
3. Используя плоскогубцы, снимите верхнюю возвратную пружину, сжимающую тормозные колодки. Снимите верхние концы тормозных колодок с поршней рабочего тормозного цилиндра.
4. Удалите грязь вокруг места соединения тормозного шланга и задней части рабочего тормозного цилиндра. Отвинтите соединительную гайку. Соблюдая осторожность, извлеките тормозную трубу из рабочего тормозного цилиндра и закройте ее пробкой.
5. Отвинтите два болта крепления рабочего тормозного цилиндра к тормозному щиту. Соблюдая осторожность, снимите рабочий тормозной цилиндр.

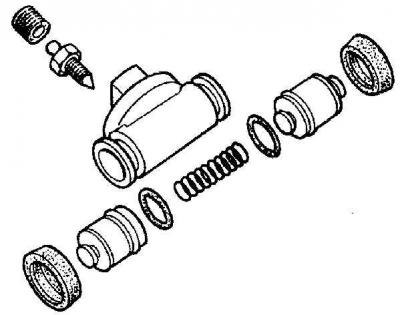

Ремонт
1. Очистите пыль и грязь с рабочего тормозного цилиндра.
2. Снимите пылезащитные чехлы с каждого конца цилиндра.
3. Извлеките оба поршня с уплотнительными кольцами из тормозного цилиндра.
4. Проверьте состояние поршней и тормозного цилиндра на износ, коррозию и другие дефекты.
5. Установите уплотнительные кольца на поршень, смажьте их чистой тормозной жидкостью и установите поршни в тормозной цилиндр.
Оригинал выложен на портале Autoinstruction
6. Установите пылезащитные колпачки.
Установка
1. Протрите тормозной щит, установите тормозной трубопровод на тормозной цилиндр и завинтите соединительную гайку на два оборота.
2. Ввинтите болты крепления рабочего тормозного цилиндра. Окончательно затяните гайку крепления тормозного трубопровода.
3. Снимите зажим с тормозного шланга.
4. Установите тормозные колодки на поршни тормозного цилиндра и установите верхнюю возвратную пружину.
5. Установите тормозной барабан.
6. Удалите воздух из тормозной системы.
