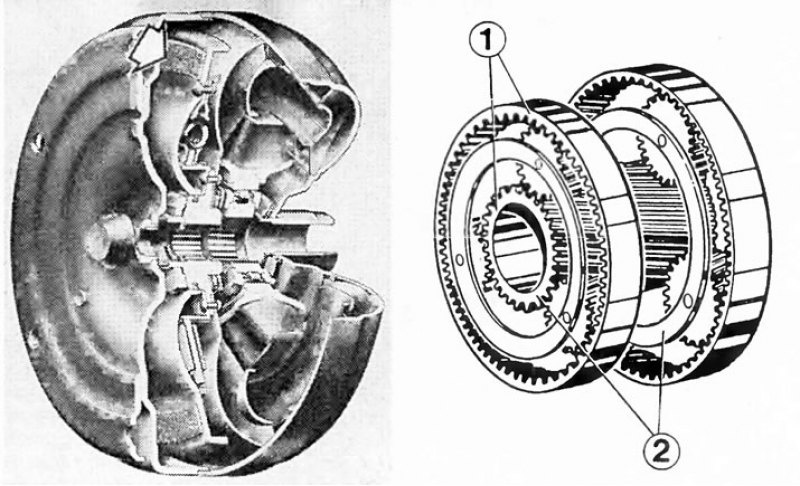

Слева: В разрезе преобразователя крутящего моменты видны лопасти колеса насоса и направляющего колеса. Стрелкой показана фрикционная накладка сцепления для соединения насосного колеса (гидротрансформатора) с двигателем, которое на 3-й и на 4-й передаче переключается на жесткий сквозной привод.
Справа: В планетарной коробке передач шестерни постоянно сцеплены. Переключение передач осуществляется без прерывания тягового усилия: путем отпускания и удерживания солнечного колеса, планетарных шестерней или коронной шестерни планетарной передачи.
1 - ведомые детали; 2 - удерживаемые детали.
Переключение на более низкую передачу: без газа (при качении) едва ощутимое переключение на очень низких скоростях. Толчок при переключении на задний ход на частичном или полном газе нормален. Обратное переключение без паза рычагом-селектором длится одну-две секунды. Если при принудительном переключении назад рычагом-селектором прибавляется газ, то переключение передач происходит без замедления.
