Контрольные лампы и лапы освещения панели
Снятие

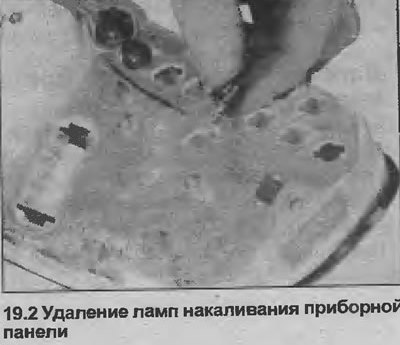

2. Поверните патрон соответствующий лампы по часовой стрелке и снимите его с печатной схемы сзади приборной панели (см. иллюстрацию).
3. Лампы встроены в патроны лампы и должны заменятся как блок.
Установка
4. Установка проводится в обратной последовательности.
Стабилизатор напряжения
Снятие

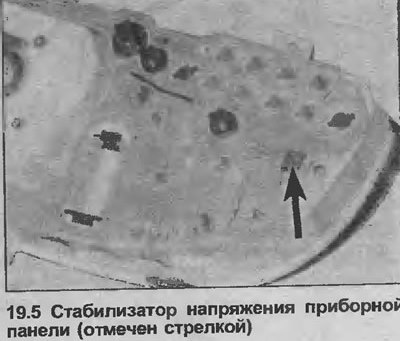

5. Открутите винт крепления сзади приборной панели, затем отсоедините стабилизатор напряжения от контактов печатной схемы (см. иллюстрацию).
Установка
6. Установка проводится в обратной последовательности.
Указатели топлива и температуры — модели низкого класса
Снятие
7. Отсоедините штифт установки счетчика измерения суточного пробега спереди панели.

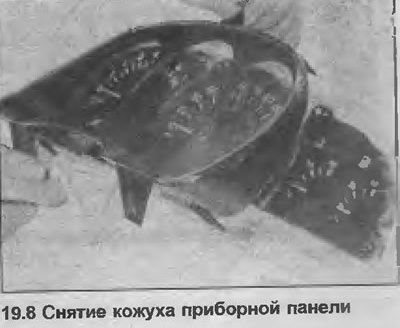

8. Выпустите две крепежные скобы сверху панели и снимите групповой кожух (см. иллюстрацию).
9. Открутите две крепежные гайки и извлеките соответствующий датчик из приборной панели.
Установка
10. Установка проводится в обратной последовательности.
Указатели топлива и температуры — модели высокого класса
11. Процедура аналогична описанной в пунктах 7-10, за исключением того, что сборка датчика крепится четырьмя гайками.
Тахометр

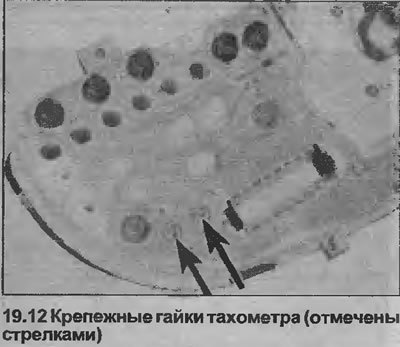

12. Процедура аналогична описанной в пунктах 7-10, за исключением того, что тахометр крепится тремя гайками (см. иллюстрацию).
Спидометр
Снятие
13. Действуйте как описано в пунктах 7 и 8.

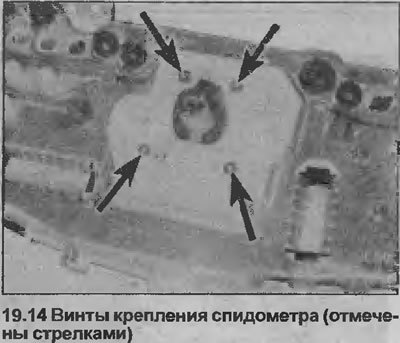

14. Открутите четыре винта крепления сзади панели (см. иллюстрацию).
Установка
15. Установка проводится в обратной последовательности.
Печатная схема
Снятие
16. Снимите все лампы, приборы и стабилизатор напряжения, как описано предварительно в этой Главе.
17. Аккуратно снимите печатную схемус приборной панели.
Установка
18. Установка проводится в обратной последовательности, но убедитесь, что печатная схема помещена правильно на задней части приборной панели.
