Внешняя крышка
Внимание! При установке потребуются новые болты крепления шкивов водяного насоса и насоса рулевого усилителя.
Снятие
1. Снимите сборку накопителя многокамерной воздухозаборной системы (см. соответствующий раздел).
2. Снимите передний соединительный патрубок системы дополнительной подачи воздуха (см. соответствующий раздел).
3. Снимите вспомогательный приводной ремень (см. соответствующий раздел), предварительно пометив на нем направление вращения, чтобы можно было правильно ориентировать ремень при установке.

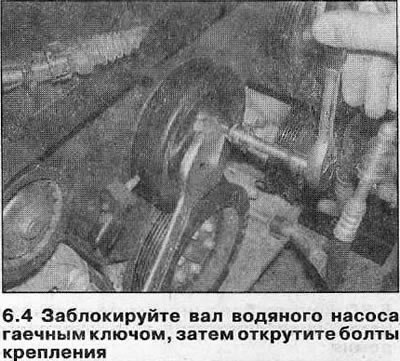

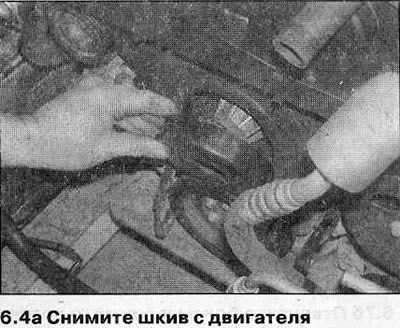

4. Ослабьте и снимите болты крепления шкива водяного насоса, заблокировав вал насоса гаечным ключом. Снимите шкив и выбросите болты — они подлежат замене (см. иллюстрации).

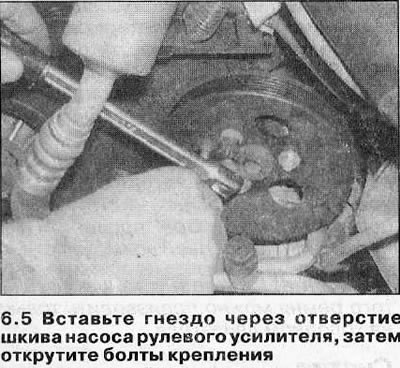

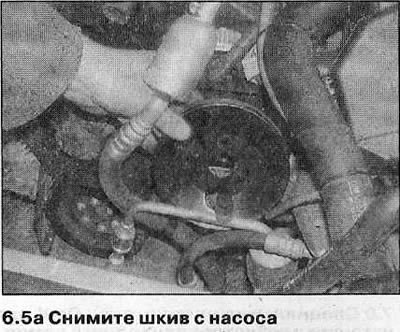

5. Вставьте гнездо с удлинительным стержнем через одно из отверстий шкива насоса рулевого усилителя и установите его на крепежный болт насоса, чтобы заблокировать компонент. Открутите болты крепления шкива и снимите шкив, запомнив его ориентацию (см. иллюстрации). Выбросите болты — они подлежат замене.
6. Отключите соединитель электропроводки датчика детонации правой головки блока цилиндров и открепите его от крышки зубчатого ремня.

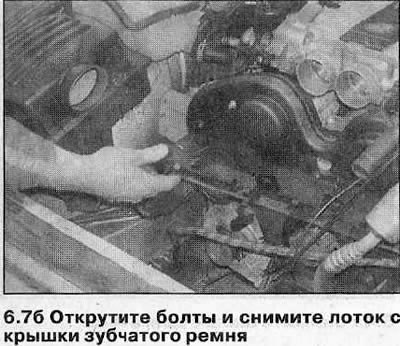

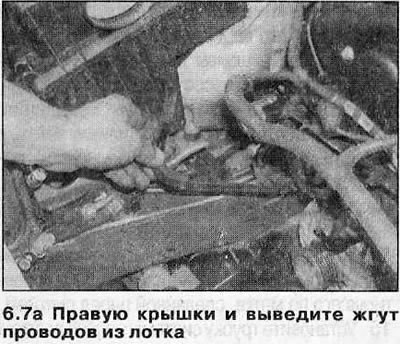

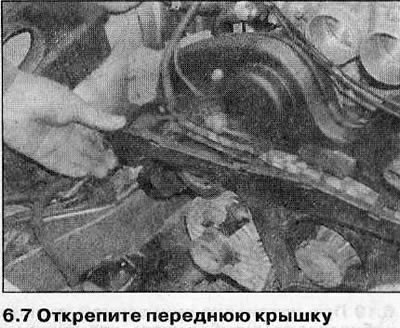

7. Открепите крышки от переднего и правого краев опорного лотка жгута проводов, стоящего поперек крышки зубчатого ремня. Отключите соединитель электропроводки клапана рециркуляции выхлопного газа и отведите жгут проводов от крышки зубчатого ремня, затем открутите болты крепления и снимите лоток с крышки ремня (см. иллюстрации).

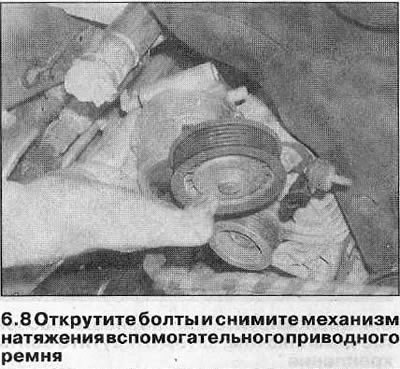

8. Открутите болты крепления и снимите сборку механизма натяжения вспомогательного приводного ремня с правой головки блока цилиндров (см. иллюстрацию).

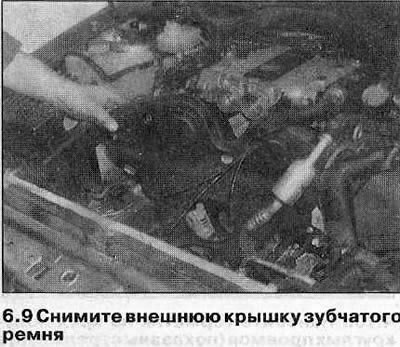

9. Открутите болты крепления, затем снимите внешнюю крышку ремня вместе с уплотнителем (см. иллюстрацию).
Установка
10. Поместите уплотнитель в крышку, посадив его на небольшое количество специального клея (Opel рекомендует использовать состав 08 983 341). Установите крышку на двигатель и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
11. Установите механизм натяжения вспомогательного приводного ремня и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
12. Установите опорный лоток жгута электропроводки на крышку и надежно зажмите болты крепления. Поместите проводку в лоток, затем прикрепите его переднюю и правую крышки.
13. Установите шкивы приводного ремня на водяной насос и насос рулевого усилителя, затем вставьте новые болты крепления. Зажмите болты с нужным усилием затяжки (см. Спецификации), затем доверните их последовательно на углы (см. Спецификации). Рекомендуется использовать при этом угловой шаблон, чтобы обеспечить точность.
14. Установите вспомогательный приводной ремень (см. соответствующий раздел), ориентируя его по метке, сделанной перед снятием.
15. Установите трубку системы подачи воздуха и накопитель (см. соответствующие разделы).
Внутренняя крышка
Снятие
16. Снимите зубчатый ремень (см. Главу 7).
17. Снимите звездочки распредвалов, сборку шкива механизма натяжения/верхнего направляющего шкива зубчатого ремня и нижний направляющий шкив (см. Главу 8).
18. Слейте жидкость из системы охлаждения и снимите водяной насос (см. соответствующие разделы).

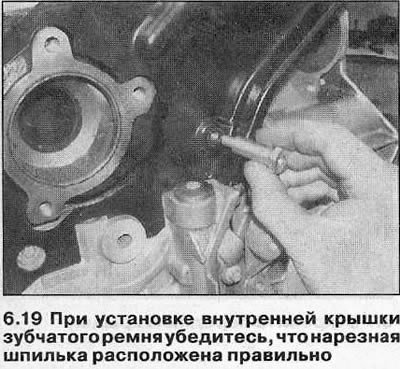

19. Открутите болты крепления, пометив местоположение нарезной шпильки, и снимите внутреннюю крышку с двигателя (см. иллюстрацию).
Установка
20. Установите крышку на двигатель и зажмите болты крепления и нарезную шпильку усилием затяжки, регламентированным Спецификациями.
21. Установите водяной насос (см. соответствующий раздел).
Информация скопирована с сайта [www.Autoinstruction.ru]
22. Установите направляющий шкив, сборку механизма натяжения, звездочки распредвалов и звездочку коленвала (см. Главу 8), затем установите зубчатый ремень (Глава 7).
23. В заключение, заполните систему охлаждения (см. соответствующий раздел).
