Автомобили с дизельным двигателем объемом 2,5 л
Впускной коллектор необходимо снимать для обеспечения доступа к ремонтируемым узлам, например, при выполнении работ на системе питания.
Снятие
1. Снимите защитные крышки над двигателем и трубопровод воздуха наддува.

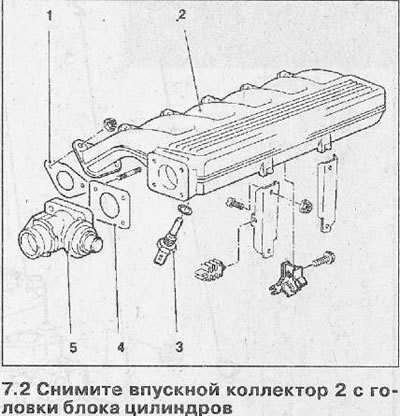

2. Снимите впускной коллектор 2 с головки блока цилиндров (см. иллюстрацию).
Порядок действий по снятию коллектора следующий:
3. Отсоедините провод датчика 3 температуры воздуха наддува (см. иллюстрацию 6.2)
4. Отсоедините шланг низкого давления от мембранного клапана 5 системы рециркуляции ОГ и от впускного коллектора (см. иллюстрацию 6.2).
5. Вывинтите болты крепления впускного коллектора к головке блока цилиндров и к опорному кронштейну, а затем снимите его вместе с уплотнительными прокладками 1 (см. иллюстрацию 6.2). Клапан 5 системы рециркуляции ОГ и его прокладку 4 можно не снимать (см. иллюстрацию 6.2).
Установка
6. Установите впускной коллектор на место и закрепите его болтами с приложением усилия 25 Нм. Предварительно закрепите все уплотнительные прокладки на новые. Кронштейн крепления масляного насоса и трубопровод системы рециркуляции ОГ также закрепите болтами на впускном коллекторе с моментом затяжки 25 Нм.
7. Установите защитные крышки над двигателем и трубопровод воздуха наддува.
