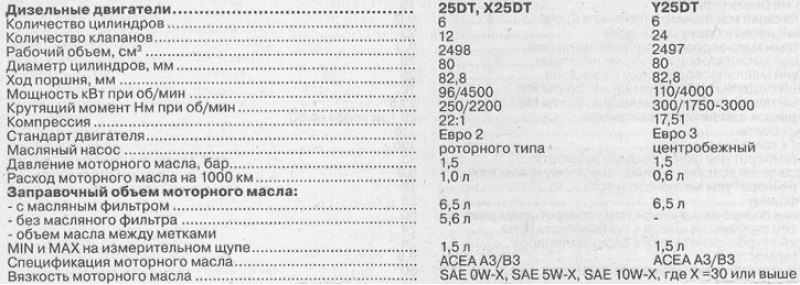

Спецификации дизельных двигателей 2,5 литра (Opel Omega B2)

Оглавление: Моменты затяжки резьбовых…↓ Головка к блоку цилиндров ↓ Головка блока цилиндров и клапаны…↓ Коленчатый вал (см. иллюстрацию 0.0а) ↓ Блок цилиндров (см. иллюстрацию 0.0б) ↓

Моменты затяжки резьбовых соединений, Нм

Болты крепления стартера к трансмиссии — 47
Приводной диск к коленчатому валу — 120
Выпускной коллектор к головке блока цилиндров — 23
Крышка масляного фильтра — 25
Крышка привода газораспределительного механизма к блоку цилиндров — 22
Виброгаситель к коленчатому валу — 40 + доворот на 60° и на 60°
Регулятор давления топлива к ТНВД — 9
Впускной коллектор к головке блока цилиндров, болты М6 — 10
Впускной коллектор к головке блока цилиндров, болты М7 — 15
Педаль акселератора к перегородке — 20
Топливопровод к ТНВД — 30
Топливопровод к рампе форсунок — 30
ТНВД к блоку цилиндров — 25
Гайка пальца шаровой опоры направляющего рычага к поворотному кулаку — 100
Успокоитель цепи привода газораспределительного механизма — 9,9
Опорные стойки к стабилизатору поперечной устойчивости — 65
Генератор к кожуху привода газораспределительного механизма — 47
Масляный поддон, болты М10 — 40
Трансмиссия к блоку цилиндров, болты М12 — 60
Трансмиссия к днищу — 45
Свечи накаливания — 18
Кронштейн компрессора кондиционера к кожуху привода газораспределительного механизма — 24
Редукционный клапан давления воздуха наддува — 9,9
Кронштейн передней опоры двигателя к блоку цилиндров — 24
Кронштейн промежуточной опоры к днищу — 55 + доворот на 75° и на 15°
Задняя крышка привода газораспределительного механизма к блоку цилиндров, болты М6 — 9,9
Задняя крышка привода газораспредельного механизма к блоку цилиндров, болты М8 — 24
Напорный топливопровод к ТНВД — 20
ТНВД к блоку цилиндров — 24
Напорній маслопровод к насосу гидроусилителя — 37,5
Датчик положения коленчатого вала к блоку цилиндров — 9,9
Датчик положения распределительного вала к крышке головки блока цилиндров — 3,5
Натяжитель ручейкового ремня к кожуху газораспределительного механизма — 14,8
Звездочка к валу ТНВД — 65
Звездочка к валу масляного насоса — 24
Натяжитель цепи к блоку цилиндров — 16
Пробка слива охлаждающей жидкости из блока цилиндров — 25
Водяной насос к блоку цилиндров — 15
Болты крышек коренных подшипников к блоку цилиндров — 25 + доворот на 50°
Сошка рулевого управления к рулевому механизму — 160
Электромагнитный клапан системы рециркуляции ОГ — 9,9
Передняя опора подвески двигателя к надрамнику — 55
Левая опора подвески двигателя к кронштейну — 47
Правая опора подвески двигателя к кронштейну — 47
Болты крышек подшипников распределительного вала к блоку цилиндров — 10
Звездочка к распределительному валу — 20 + доворот на 35°
Пробка сливного отверстия в масляном поддоне — 10
Датчик давления масла к корпусу масляного фильтра — 14
Масляный фильтр к блоку цилиндров — 22
Крышка масляного фильтра — 25
Направляющая маслоизмерительного щупа — 9,9
Масляный насос к блоку цилиндров — 23
Возвратный маслопровод к турбонагнетателю — 9,9
Подающий маслопровод к турбонагнетателю — 25
Подающий маслопровод к блоку цилиндров — 25
Масляный поддон к блоку цилиндров, болты Мб — 10
Масляный поддон к блоку цилиндров, болты М8 — 21,5
Болты крышек шатунных подшипников — 20 + доворот на 60°
Колесные болты — 110
Маховик к коленчатому валу — 105
Датчик температуры охлаждающей жидкости — 13
Датчик давления воздуха наддува к впускному коллектору — 9,9
Датчик температуры моторного масла — 18
ТНВД к фланцу — 28
Наконечник поперечной рулевой тяги к поворотному кулаку — 60
Кронштейн турбонагнетателя к турбонагнетателю — 24
Кронштейн турбонагнетателя к блоку цилиндров — 24
Корпус термостата — 9,9
Турбонагнетатель к выпускному коллектору — 50
Направляющий ролик — 24
Вакуумный насос к блоку цилиндров — 22
Натяжитель цепи к кожуху газораспределительного механизма — ! — 30
Вязкостная муфта вентилятора обдува радиатора — 10
Вентилятор с вязкостной муфтой к водяному насосу — 40
Передняя опора двигателя — 65 + доворот на 30° и 15°
Центральная опора двигателя — 150 + доворот на 30° и 15°
Задняя опора двигателя — 130 + доворот на 30° и 15°
Головка блока цилиндров к кожуху привода газораспределительного механизма — 15 (болты М7)

Статья опубликована первоначально здесь (AutoInstruction)

Головка к блоку цилиндров

1 Затяните болты с усилием 80 Нм.
2 Ослабьте затяжку болтов на 180°.
3 Затяните болты с усилием 50 Нм.
4 Доверните болты на 90°.
5 Доверните болты на 90°.

Крышка головки блока цилиндров — 10

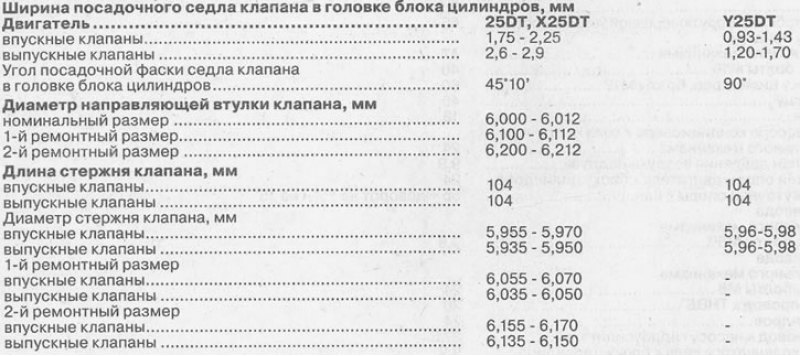

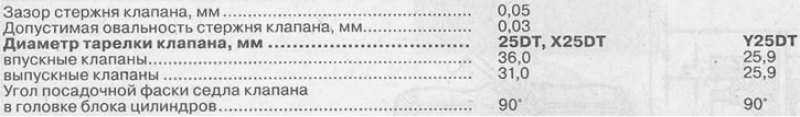

Головка блока цилиндров и клапаны (см. иллюстрацию 0.0)

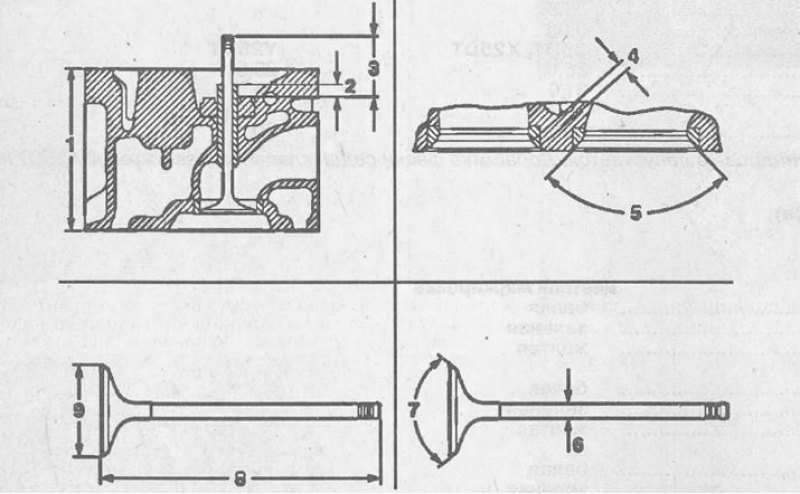

0.0 Головка блока цилиндров и клапаны: 1. высота головки блока цилиндров; 2. выступ направляющей клапана; 3. выступ стержня клапана; 4. ширина посадочного седла клапана в головке блока цилиндров; 5. угол посадочной фаски седла клапана в головке блока цилиндров; 6. диаметр стержня клапана; 7. угол фаски седла клапана; 8. длина стержня клапана; 9. диаметр тарелки клапана

Внимание! Шлифовка головки блока цилиндров не…

Внимание! Шлифовка головки блока цилиндров не допускается. Доработка фаски седел клапанов у двигателей Y25DT не допускается.

Коленчатый вал (см. иллюстрацию 0.0а)

0.0а Коленчатый вал: 1. шейки коренных подшипников; 2. шейки шатунных подшипников; 3. шейка среднего коренного подшипника; 4. цветная маркировка; 5. цветная маркировка вкладышей; 6. обозначения вкладышей

Диаметр шеек коленчатого вала, мм

коренные подшипники

номинальный размер — цветная маркировка

59,971 -59,976 — белая
59,977 - 59,983 — зеленая
59,984-59,990 — желтая

1-й ремонтный размер (0,25)

59,721 - 59,726 — белая
59,727 - 59,733 — зеленая
59,734 - 59,740 — желтая

2-й ремонтный размер (0,50)

59,471 - 59,476 — белая
59,477 - 59,483 — зеленая
59,484 - 59,490 — желтая

шатунные подшипники

номинальный размер — цветная маркировка

44,991-44,975

1-й ремонтный размер (0,25)

44,741-44,725

2-й ремонтный размер (0,50)

44,491-44,475

средняя шейка

номинальный размер — цветная маркировка

25,020-25,053

1-й ремонтный размер (0,25)

25,220-25,253

2-й ремонтный размер (0,50)

25,420-25,453

Номинальный зазор коренных подшипников, мм — 0,020 - 0,058

Номинальный зазор шатунных подшипников, мм — 0,020 - 0,055

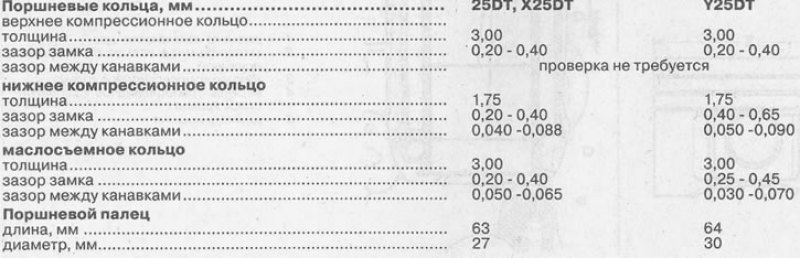

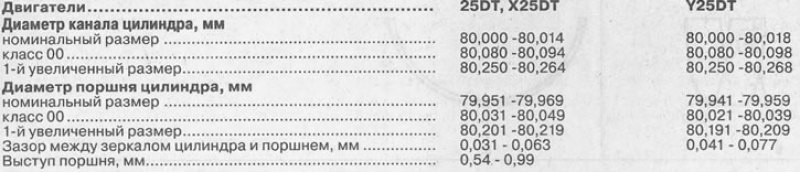

Блок цилиндров (см. иллюстрацию 0.0б)

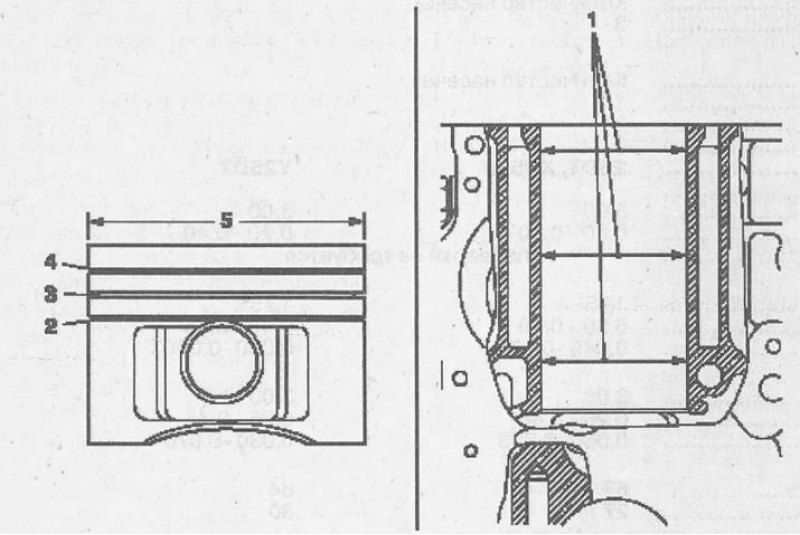

0.0б Блок цилиндров: 1. диаметр канала цилиндра; 2. маслосъемное кольцо с разжимной пружиной; 3. нижнее компрессионное кольцо; 4. верхнее трапециевидное компрессионное кольцо; 5. диаметр поршня
