Двигатель DOHC объемом 2,0 л
Вентилятор и фильтр
1. Снимите вставку колесной ниши левого переднего колеса.
2. Снимите рожок звукового сигнала.

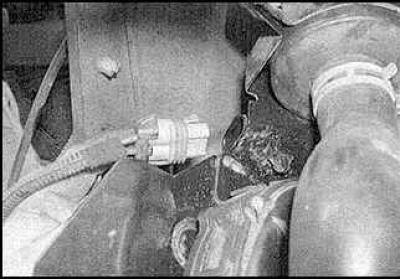

3. Отсоедините разъем подключения

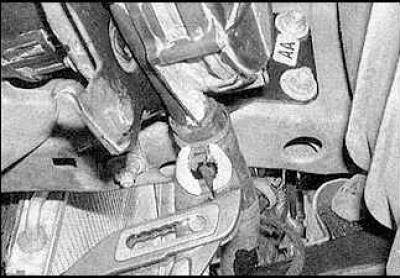

4. Ослабьте хомут и отсоедините воздушный шланг от вентилятора.

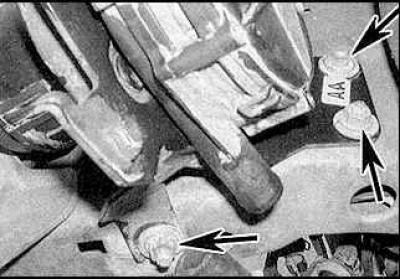

5. Открутите крепежные гайки (указаны стрелками) и снимите вентилятор вместе с кронштейном.

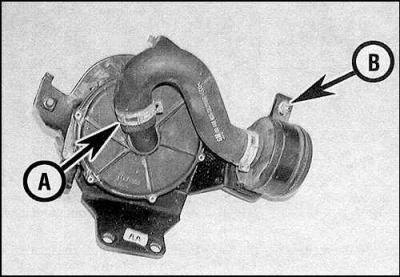

6. Для снятия воздушного фильтра снимите хомут (А), отсоедините воздушный шланг от вентилятора, открутите крепежную гайку (В) фильтра и снимите зажим и фильтр.
7. Снимите разъем подключения вентилятора.

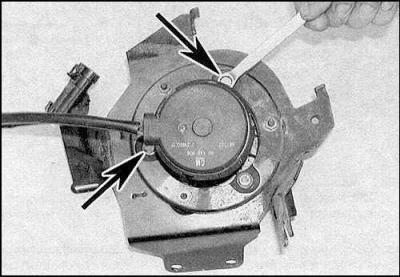

8. Открутите крепежные болты (указаны стрелками).

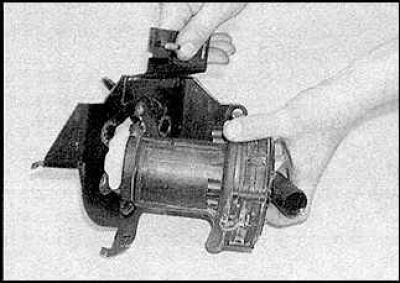

9. Снимите насос с крепежного кронштейна.

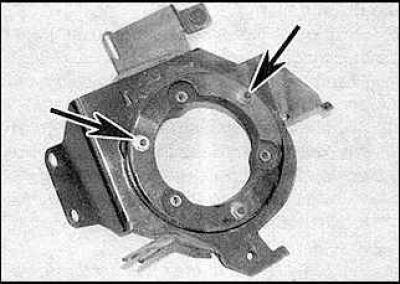

10. Если необходимо, открутите крепежные гайки (указаны стрелками) и снимите крепежную пластину.
11. Установка проводится в последовательности, обратной снятию.
Отсекающий клапан

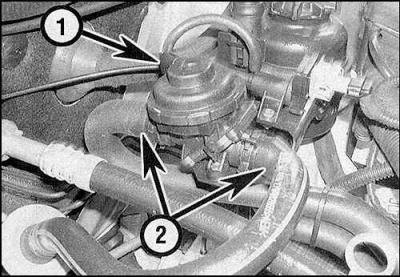

1. Отсоедините вакуумную трубку (1) и воздушные шланги (2) от клапана.
2. Открутите крепежные болты и снимите клапан.
3. Установка проводится в последовательности, обратной снятию.
Соленоид отсекающего клапана

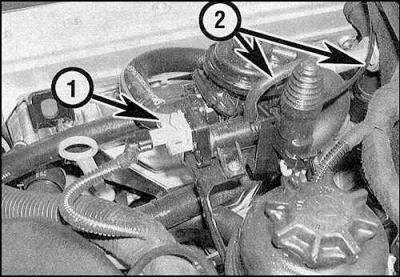

1. Отсоедините разъем подключения (1) и вакуумные шланги (2) от соленоида.
2. Открутите крепежные винты и снимите соленоид.
3. Установка проводится в последовательности, обратной снятию.
Запорный клапан

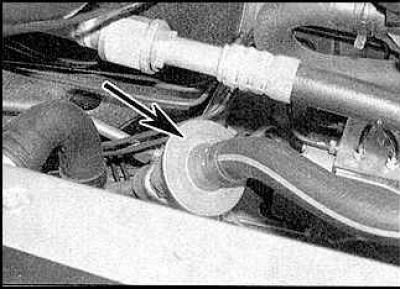

1. Отсоедините воздушный шланг и снимите клапан (указан стрелкой).
2. При установке клапана используйте герметик.
Соединительная трубка
1. Отсоедините воздушный шланг от запорного клапана.
2. Открутите крепежные болты и снимите крепежный кронштейн трубки.
3. Отсоедините трубку от крышки головки блока цилиндров, открутите крепежные болты и снимите трубку.
4. Установка проводится в последовательности, обратной снятию.
Двигатели объемом 2,5 и 3,0 л
Вентилятор и фильтр
См. выше.
Отсекающий клапан и соленоид
(Информация доступна на портале: www.Autoinstruction.ru)

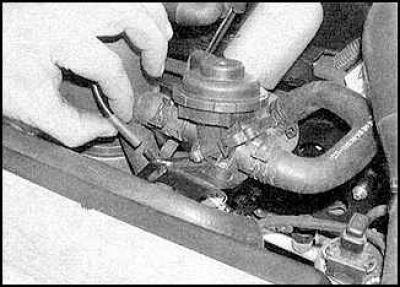

1. Отсоедините вакуумную трубку от соленоида.

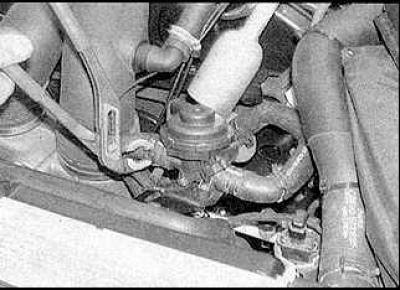

2. Отсоедините оздушные шланги от клапана.

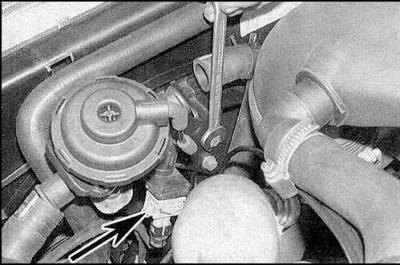

3. Открутите крепежные болты и снимите крепежный кронштейн клапана. Отсоедините разъем подключения (указан стрелкой).

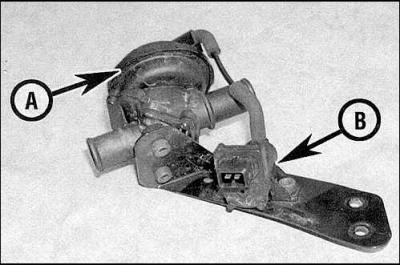

4. Открутите крепежные болты и снимите отсекающий клапан (А) или соленоид (В) с крепежного кронштейна.
5. Установка проводится в последовательности, обратной снятию.
Запорный клапан

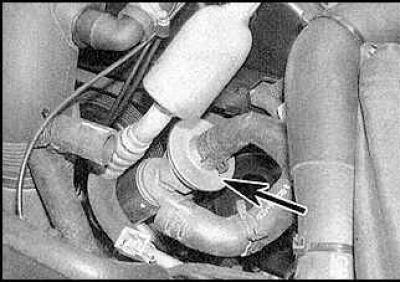

1. Отсоедините воздушный шланг и выкрутите клапан (указан стрелкой) из трубки.
2. Установка проводится в последовательности, обратной снятию.
Передняя соединительная трубка
1. Снимите предварительную камеру системы подачи воздуха.

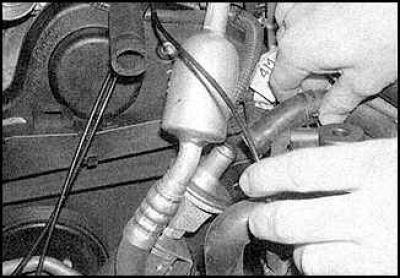

2. Отсоедините воздушный шланг от клапана на трубке.

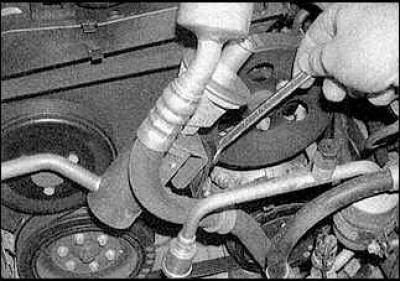

3. Открутите крепежные гайки на левой стороне.

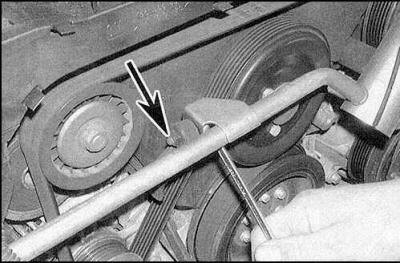

4. Открутите крепежные гайки на правой стороне, отведите в сторону крепежный кронштейн генератора (указан стрелкой), если необходимо.

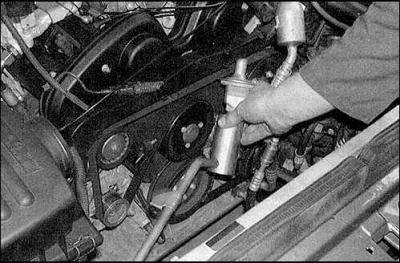

5. Снимите трубку.
6. Установка проводится в последовательности, обратной снятию.
Соединительная трубка для левого ряда цилиндров
1. Снимите приемную трубу выхлопной системы левого ряда цилиндров.

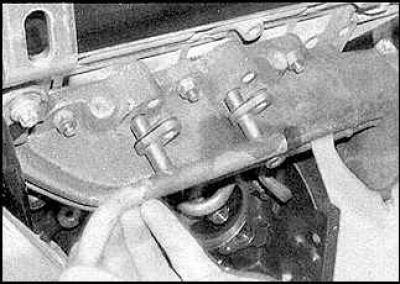

2. Открутите крепежные болты и отсоедините трубку от коллектора.

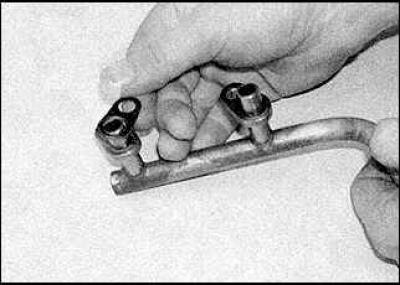

3. Установка проводится в последовательности, обратной снятию. Используйте новые прокладки.
Соединительная трубка для правого ряда цилиндров

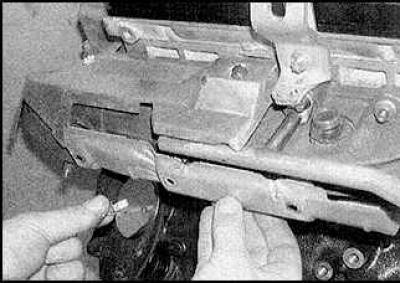

1. Открутите крепежные болты и снимите нижний защитный экран с выпускного коллектора.

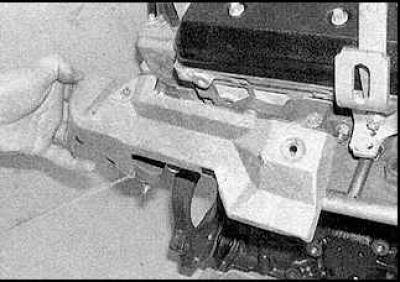

2. Открутите крепежные болты и снимите верхний защитный экран с выпускного коллектора.

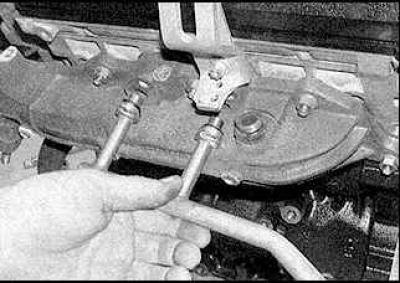

3. Открутите крепежные болты и отсоедините трубку от коллектора.
4. Установка проводится в последовательности, обратной снятию. Используйте новые прокладки.
