Угольный фильтр
Снятие и установка
1. Снимите правое переднее колесо.

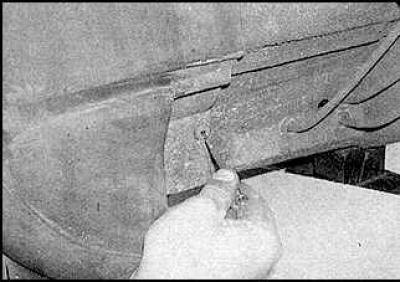

2. Открутите крепежные гайки и выдавите штифты.

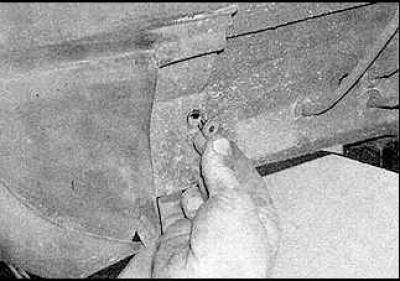

3. Снимите внешние части креплений.

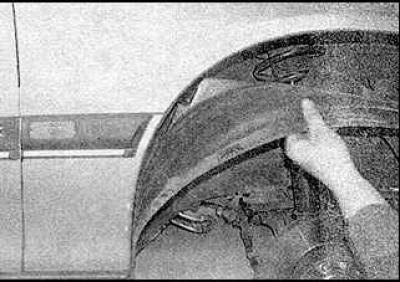

4. Снимите вставку колесной ниши правого переднего колеса.

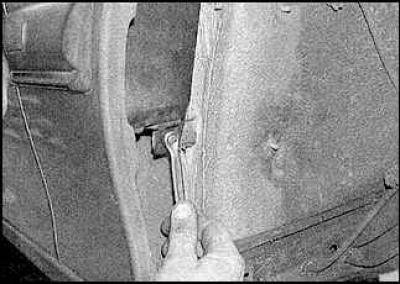

5. Открутите крепежную гайку.

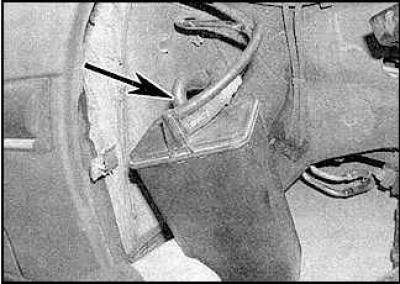

6. Снимите угольный фильтр (указан стрелкой) с креплений. Пометьте и отсоедините шланги.
7. Установка проводится в последовательности, обратной снятию.
Продувочный клапан
Расположение клапана на двигателях 2,5 и 3,0 л

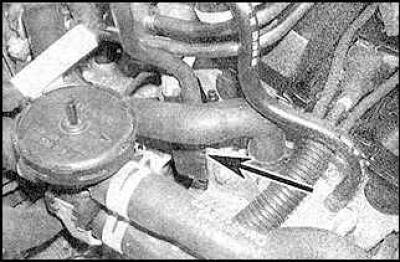

На двигателях объемом 2,5 и 3,0 л продувочный клапан (указан стрелкой) расположен сзади головки блока цилиндров.
Снятие и установка
Двигатель SOHC объемом 2,0 л
1. Отсоедините разъем подключения клапана.
2. Отсоедините шланги от клапана, открутите крепежные винты и снимите клапан.
3. Установка проводится в последовательности, обратной снятию.
Двигатель DOHC объемом 2,0 л
4. Отсоедините разъем подключения клапана.
5. Открутите крепежные винты и снимите клапан вместе с крепежным кронштейном с головки блока цилиндров.
6. Пометьте и отсоедините вакуумные шланги.
7. Установка проводится в последовательности, обратной снятию.
Двигатели объемом 2,5 и 3,0 л
8. Снимите верхнюю секцию впускного коллектора.
9. Открутите крепежный болт клапана, отсоедините разъем подключения и шланги.
10. Установка проводится в последовательности, обратной снятию.
