Клапан рециркуляции
На двигателях DOHC объемом 2,0 л клапан расположен сзади головки блока цилиндров. На двигателях объемом 2,5 и 3,0 л клапна расположен на головке правого ряда цилиндров.
Двигатель SOHC объемом 2,0 л
1. Снимите кожух проводов с крышки головки блока цилиндров.
2. Отсоедините разъем подключения и вакуумный шланг от клапана.
3. Открутите крепежные винты и снимите клапан.
4. Установка проводится в последовательности, обратной снятию.
Двигатель DOHC объемом 2,0 л
5. См. пп.2–4.
Двигатели объемом 2,5 и 3,0 л

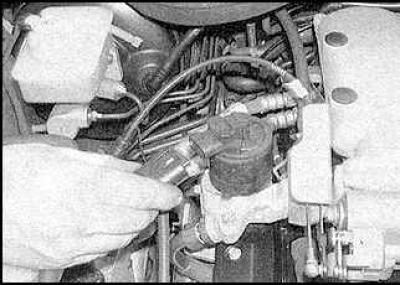

6. Отсоедините разъем подключения клапана.

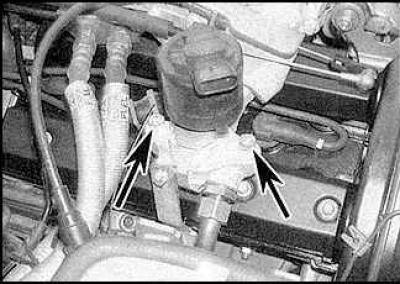

7. Открутите крепежные винты (указаны стрелками) и снимите клапан.
8. Установка проводится в последовательности, обратной снятию.
Трубка клапана рециркуляции
Двигатели объемом 2,5 и 3,0 л

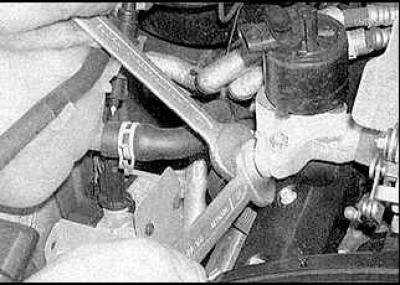

1. Открутите гайки соединений.

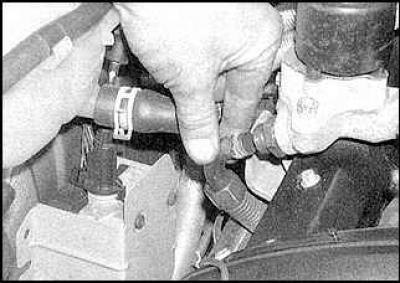

2. Снимите трубку.
3. Установка проводится в последовательности, обратной снятию.
Переходник клапана рециркуляции
Двигатели объемом 2,5 и 3,0 л
1. Снимите клапан рециркуляции и трубку.
2. Снимите крепежный кронштейн тросика акселератора.
3. Открутите крепежные болты и снимите переходник.
4. Установка проводится в последовательности, обратной снятию.
