Снятие

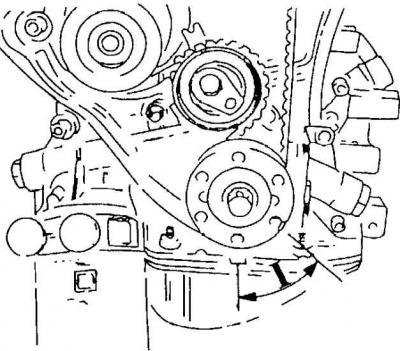

1. Снимите газораспределительный ремень. Перед тем, как снять ремень, поверните коленчатый вал приблизительно на 60° назад. Тем самым снижается вероятность соприкосновения клапанов с поршнями.
2. Снимите звездочки распределительных валов.
3. Ослабьте и выкрутите болты крышек подшипников распределительного вала впускных клапанов. Ослабляйте болты по очереди, на пол-оборота за один прием. Достаньте болты и снимите крышки. Для проведения правильной установки во время сборки все крышки пронумерованы.
4. Снимите распределительный вал впускных клапанов.
5. Аналогично снимите распределительный вал выпускных клапанов.

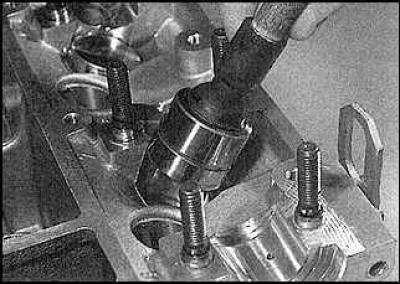

6. Извлеките толкатели и сложите их в отдельные пронумерованные коробочки.
Проверка
1. Осмотрите кулачки и шейки подшипников вала на наличие износа и повреждений, при необходимости вал нужно заменить. Осмотрите подшипники вала в головке цилиндров, если они тоже изношены, замените головку цилиндров.
2. Осмотрите толкатели на наличие износа и повреждений. При необходимости проведите замену.
Установка
Места нанесения герметика

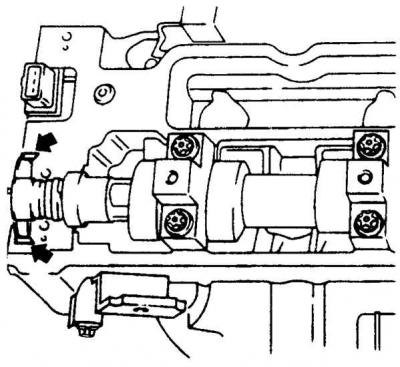

Нанесите герметик на заштрихованные области (указаны стрелками).

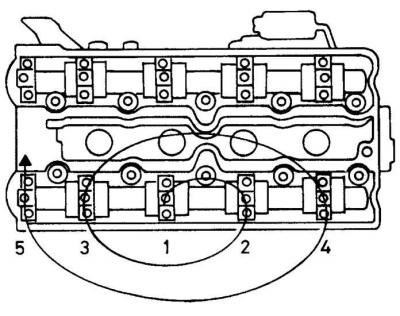

Последовательность затягивания болтов крышек подшипников распределительных валов
1. Смажьте толкатели и отверстия толкателей чистым моторным маслом и установите толкатели на свои места.
2. Проверьте, чтобы коленчатый вал был по-прежнему повернут приблизительно на 60° назад.
3. Смажьте кулачки и шейки подшипников валов чистым моторным маслом. Установите распределительные валы в головку цилиндров. Установите крышки подшипников.
4. Нанесите герметик N15 03 170 на поверхность головки цилиндров вокруг крышек передних подшипников распределительных валов и в полукруглые вырезы в задней части головки (см. рис. Места нанесения герметика).
5. Затяните гайки крышек распределительного вала впускных клапанов в указанной последовательности в несколько приемов. Затягивайте крышки очень осторожно, по пол-оборота за один прием (см. рис. Последовательность затягивания болтов крышек подшипников распределительных валов).
6. Аналогично затяните гайки крышек распределительного вала выпускных клапанов.
7. Установите новые сальники валов.
8. Установите звездочки валов и оставшиеся детали.
