Снятие
1. Отсоедините провод минусовой клеммы аккумулятора и установите поршень N1 в ВМТ.
2. Снимите шкив коленчатого вала.

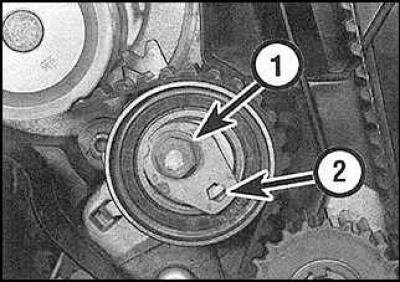

3. Ослабьте болт (1) натяжителя газораспределительного ремня, поверните рычаг (2) натяжителя по часовой стрелке до упора и затяните болт.
4. Снимите газораспределительный ремень и отметьте его направление вращения.
5. Тщательно осмотрите ремень на наличие износа и повреждений, при необходимости замените его.
Установка

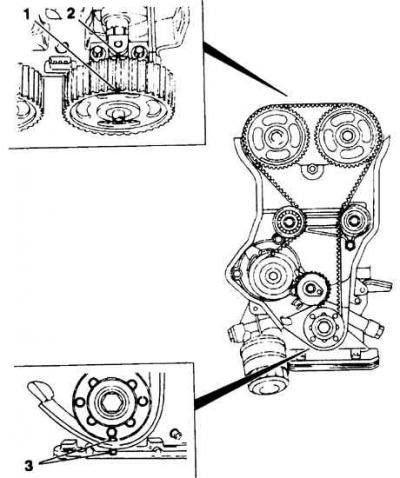

Совмещение синхронизационных меток
1. Метки звездочек распределительных валов; 2. Метки на крышках подшипников; 3. Совмещение метки звездочки коленчатого вала с прорезью в кожухе масляного насоса

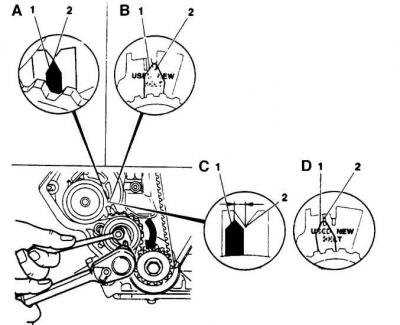

Расположение указателя натяжителя относительно прорези в задней пластине
1. Указатель натяжителя; 2. Прорезь в задней пластине; А. Новый ремень, натяжитель без меток; В. Новый ремень, натяжитель с метками; С. Старый ремень, натяжитель без меток; D. Старый ремень, натяжитель с метками
1. Тщательно почистите звездочки коленчатого и распределительного валов. Проверьте совмещение меток звездочек распределительных валов с метками на крышках подшипников, совмещение метки звездочки коленчатого вала с прорезью в кожухе масляного насоса (см. рис. Совмещение синхронизационных меток).
2. Наденьте ремень на звездочки.

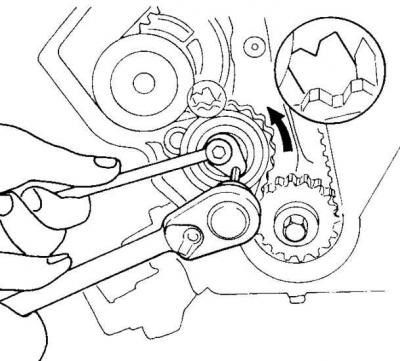

3. Ослабьте болт натяжителя и поверните рычаг натяжителя против часовой стрелки до упора. Затяните болт натяжителя.
4. Проверьте, совмещены ли синхронизационные метки.
5. Поверните коленчатый вал на два полных оборота.
6. Проверьте метки и снова ослабьте болт натяжителя.
7. Если Вы установили новый газораспределительный ремень, отрегулируйте натяжитель так, чтобы его указатель был направлен на прорезь или на метку "NEW" (см. рис. Расположение указателя натяжителя относительно прорези в задней пластине) и затяните болт.
8. Если Вы установили старый ремень, указатель натяжителя должен быть направлен на 4 мм левее прорези или должен указывать на метку "USED" (см. рис. Расположение указателя натяжителя относительно прорези в задней пластине).
9. Установите оставшиеся детали.
