Снятие
1. Снимите аккумулятор.
2. Снимите рычаги стеклоочистителей ветрового стекла и отражающую панель.
3. Снимите впускной коллектор.
4. Слейте охлаждающую жидкость и вывинтите свечи зажигания.

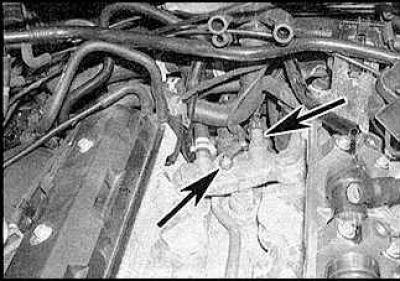

5. Отсоедините провода от датчика индикатора температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости системы управления двигателем (указаны стрелками).

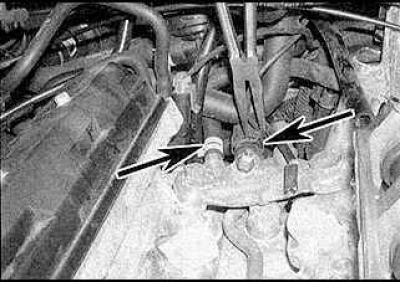

6. Отсоедините шланги охлаждающей жидкости от выпускного патрубка (указаны стрелками).

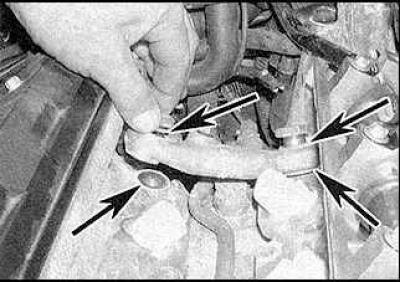

7. Выкрутите болты и отсоедините выпускной патрубок и уплотнительные шайбы (указаны стрелками).
8. Снимите газораспределительный ремень.
9. Снимите звездочки распределительных валов, кронштейн шкива натяжителя и верхнего направляющего шкива и нижний шкив.
10. Снимите водяной насос.
11. Снимите заднюю крышку газораспределительного ремня.
Левая головка цилиндров
12. Снимите крышку головки.
13. Отсоедините провода обеих головок от модуля DIS и снимите модуль. Отвинтите провода заземления от левой головки.

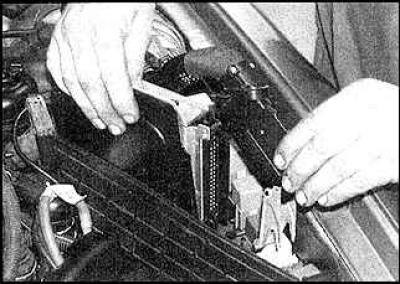

14. Снимите крышку с блока реле в левом углу отделения двигателя и отсоедините провода от блока электронного управления двигателем.

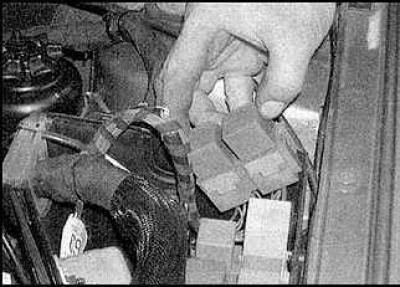

15. Отсоедините реле системы впрыска топлива.

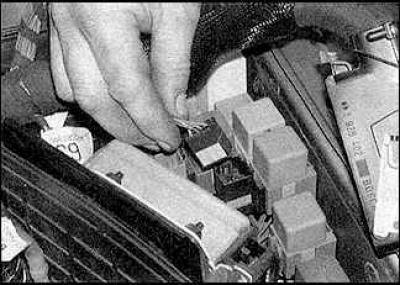

16. Отсоедините вилку разъема.

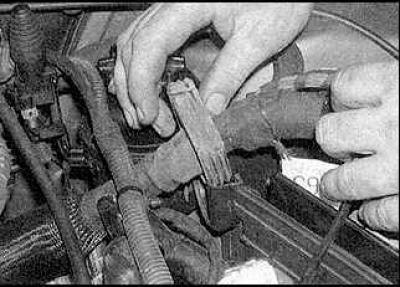

17. Отсоедините жгут проводов от блока реле.

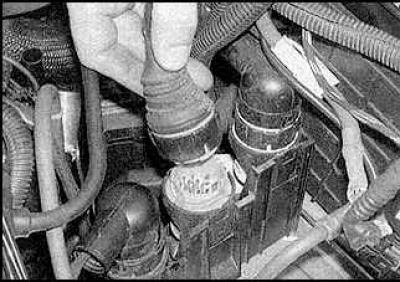

18. Отсоедините разъемы жгута проводов, расположенного за аккумулятором.

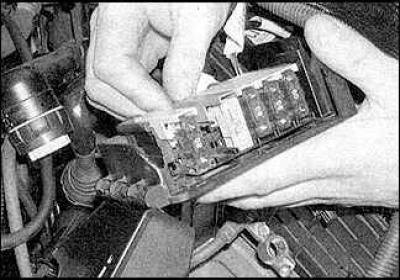

19. Если жгут проводов двигателя подсоединен к блоку плавких предохранителей, снимите блок.

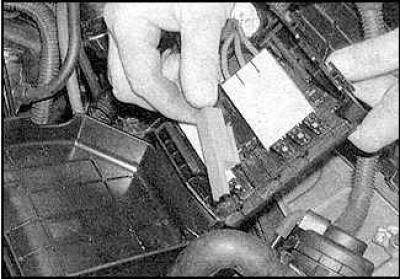

20. Отсоедините жгут от блока.

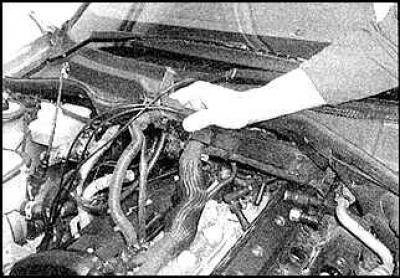

21. После того, как Вы отсоедините все провода, расположите жгут проводов в стороне от головки цилиндров.
22. Снимите левую переднюю трубу выпускной системы двигателя.
23. Снимите насос гидроусилителя рулевого управления.
24. Отсоедините верхний шланг радиатора от трубки, расположенной в передней части левой головки.

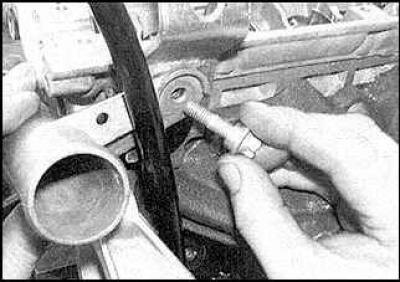

25. Выкрутите болт, крепящий трубку охлаждающей жидкости и ушко для подъема двигателя к головке.

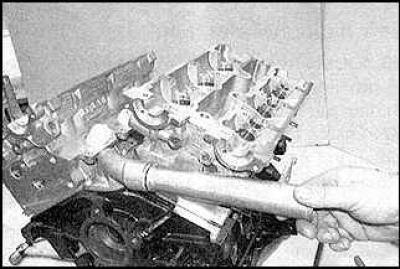

26. Отсоедините ушко и трубку от кожуха термостата.
27. Достаньте масляный щуп и трубку щупа из блока цилиндров.
28. Снимите распределительный вал выпускных клапанов.

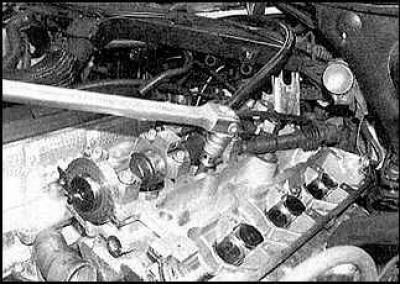

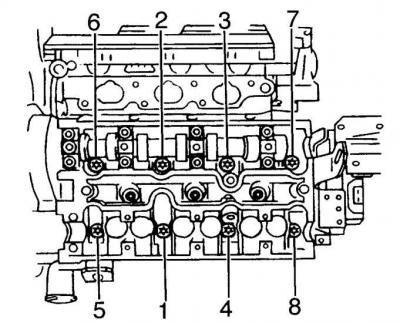

29. Вывинтите болты головки в последовательности обратной последовательности затягивания (см. рис. Последовательность затягивания болтов головки цилиндров).

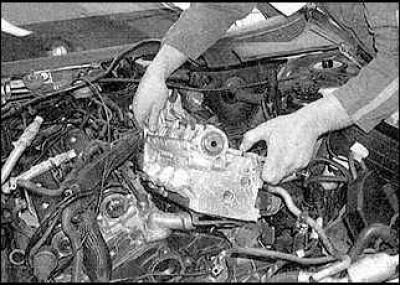

30. Снимите головку цилиндров.
31. Снимите прокладку головки.
Правая головка цилиндров
32. Снимите масляный фильтр. При необходимости замените его.

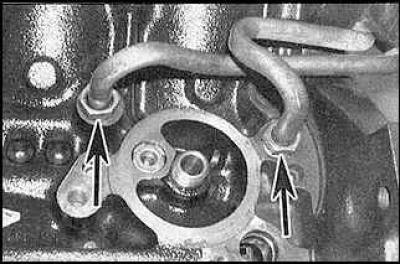

33. Скрутите гайки (указаны стрелками), крепящие трубки масляного радиатора к блоку цилиндров.

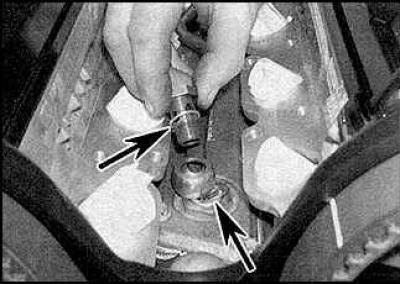

34. Bыкрутите болты, крепящие трубки к масляному радиатору, снимите уплотнительные шайбы (указаны стрелками) и отсоедините трубки от масляного радиатора.

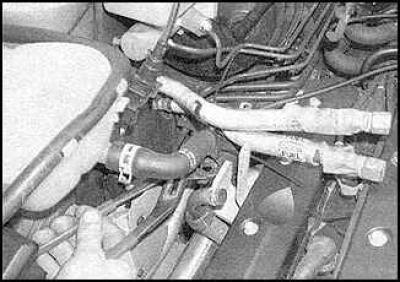

35. Отсоедините нижний шланг радиатора двигателя и шланг расширительного бачка.

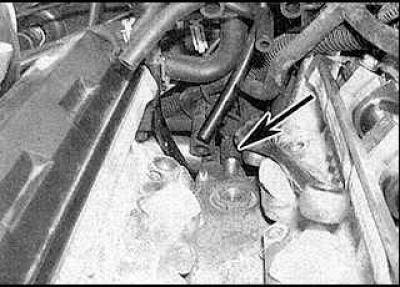

36. Отсоедините шланг обогревателя (указан стрелкой) от трубки охлаждающей жидкости, расположенной в правой части двигателя.

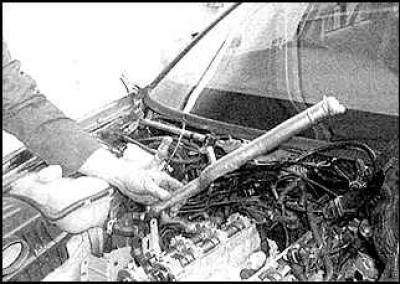

37. Выкрутите болты и снимите трубку. Снимите уплотнительное кольцо.
38. Снимите переднюю правую трубу выпускной системы.
39. Снимите распределительный вал выпускных клапанов.

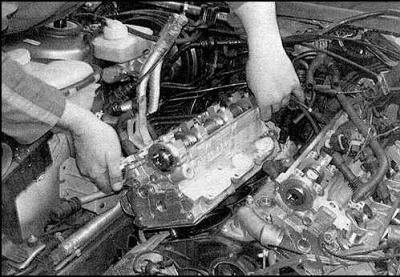

40. Снимите правую головку цилиндров.
Подготовка к установке
1. Тщательно почистите стыкующиеся поверхности головки и блока цилиндров. Почистите водяные и масляные каналы в головке. Почистите головки поршней от нагара.
2. Осмотрите стыкующиеся поверхности на наличие глубоких царапин, вмятин и других повреждений. Небольшие царапины можно зачистить наждачной бумагой, сильные повреждения необходимо обработать на станке.
3. Проверьте, не деформирована ли поверхность, на которую устанавливается прокладка.
4. Почистите резьбы болтов в головке цилиндров. Приготовьте новые болты.
Установка
Левая головка цилиндров
1. Проверьте, чтобы коленчатый вал был, по-прежнему, повернут приблизительно на 60° назад.

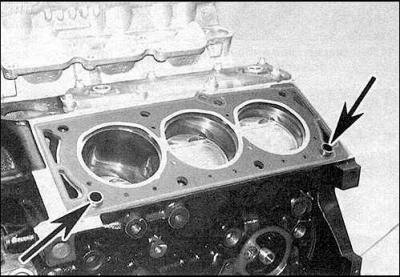

2. Установите прокладку головки на установочные штифты (указаны стрелками).
3. Проверьте, чтобы метка на прокладке была обращена кверху.
4. Установите головку.
5. Смажьте резьбы новых болтов головки маслом и вставьте болты.
6. Затяните болты головки в указанной последовательности (см. рис. Последовательность затягивания болтов головки цилиндров).

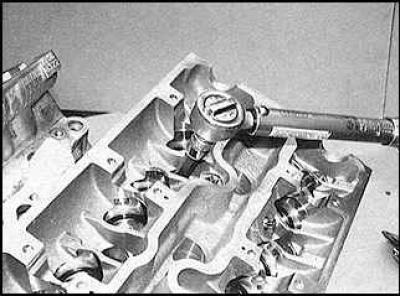

7. Затяните болты головки до заданного момента затяжки.

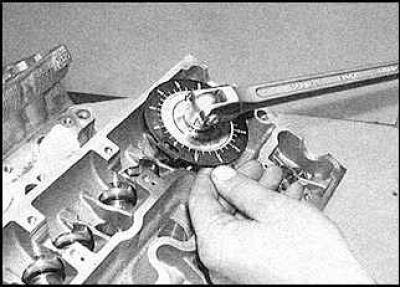

8. Дотяните болты головки на необходимый угол.
9. Установите оставшиеся детали.
Правая головка цилиндров
10. Установка правой головки цилиндров проводится аналогично установке левой головки.
