Снятие
1. Снимите крышку распределительных валов.
2. Снимите звездочки распределительных валов. Если Вы снимаете распределительные валы правой головки цилиндров, поверните их приблизительно на 60° назад. Таким образом, снижается вероятность соприкосновения клапанов с поршнями.

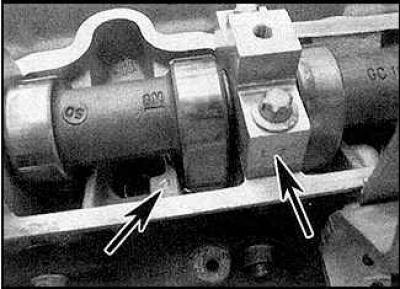

3. Ослабьте и выкрутите болты крышек подшипников распределительного вала впускных клапанов. Ослабляйте болты по очереди, на пол-оборота за один прием. Достаньте болты и снимите крышки. Для проведения правильной установки во время сборки все крышки пронумерованы (указано стрелками).
4. Снимите распределительный вал и сальник. Промаркируйте распределительный вал впускных клапанов, чтобы не перепутать его с валом выпускных клапанов.
5. Снимите вал выпускных клапанов.

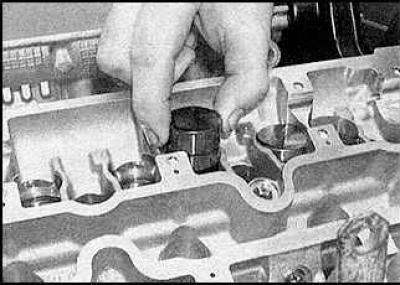

6. Извлеките толкатели и сложите их в отдельные пронумерованные коробочки.
Проверка
1. Осмотрите кулачки и шейки подшипников вала на наличие износа и повреждений, при необходимости вал нужно заменить. Осмотрите подшипники вала в головке цилиндров. Если они тоже изношены – замените головку цилиндров.
2. Осмотрите толкатели на наличие износа и повреждений. При необходимости проведите замену.
Установка
1. Смажьте толкатели и отверстия толкателей чистым моторным маслом и установите толкатели на свои места.

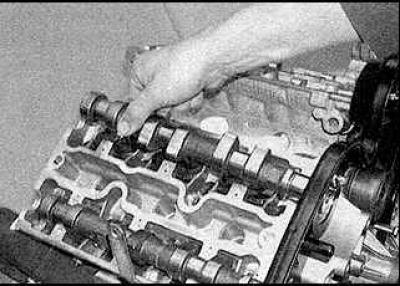

2. Смажьте кулачки и шейки подшипников валов чистым моторным маслом. Установите распределительные валы в головку цилиндров.

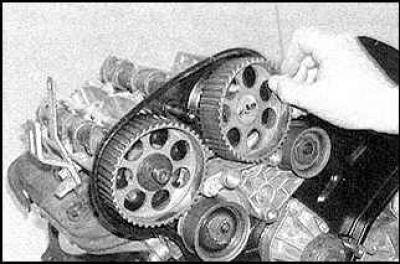

3. Временно установите звездочки. Метки звездочек левой головки должны быть совмещены с прорезями крышки, а метки звездочек правой головки повернуты приблизительно на 60° назад относительно прорезей в крышке.

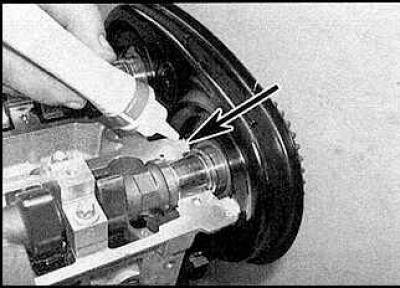

4. Нанесите герметик N15 03 170 на поверхность головки цилиндров вокруг крышек передних подшипников распределительных валов (указано стрелкой).

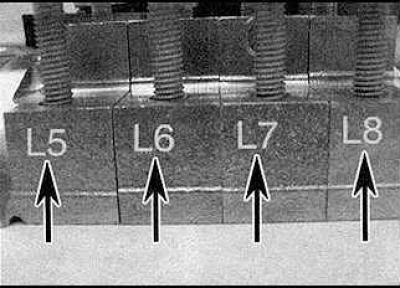

5. Установите крышки подшипников соответственно их номерам (указаны стрелками).

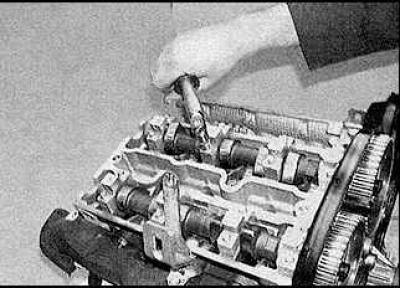

6. Затяните гайки крышек распределительного вала выпускных клапанов в спиральной последовательности, начиная со средней крышки. Затягивайте крышки очень осторожно, по пол-оборота за один прием.
7. Аналогично затяните гайки крышек распределительного вала выпускных клапанов.
8. Установите новые сальники валов.
9. Установите звездочки валов и оставшиеся детали.
