2. Снимите радиатор (Глава 7).
3. Снимите шкив приводного ремня со ступицы вентилятора охлаждения (четыре винта).
4. Отстегните и снимите покрытия зубчатого ремня привода.
5. Проверните двигатель гаечным ключом за болт шкива коленвала, пока метка на звездочке распредвала не совместится с указателем на верху заднего покрытия зубчатого ремня привода. Также выровняйте надрез в шкиве коленвала с указателем на нижней части заднего покрытия зубчатого ремня привода.
6. Ослабьте три болта, закрепляющие водяной насос к блоку.
7. Открутите и снимите болт, закрепляющий часть водяного насоса крышки привода к кожуху масляного насоса.
8. Поверните корпус водяного насоса против часовой стрелки. Снимите зубчатый ремень привода со звездочки водяного насоса, свяжите его в стороне.

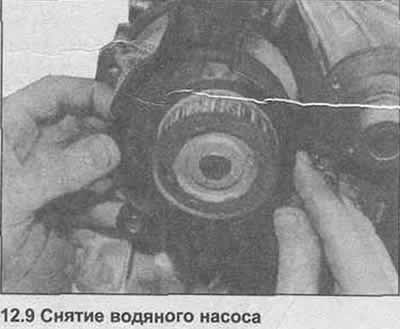

9. Открутите и снимите три зажимных болта и шайбы, достаньте водяной насос из блока (фото).

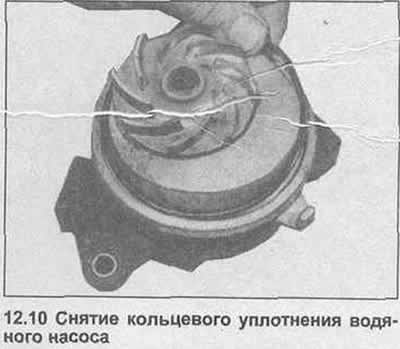

10. Снимите резиновое кольцевое уплотнение из канавки в водяном насосе (фото).
[Посмотрите оригинал на портале: www.autoinstruction.ru]

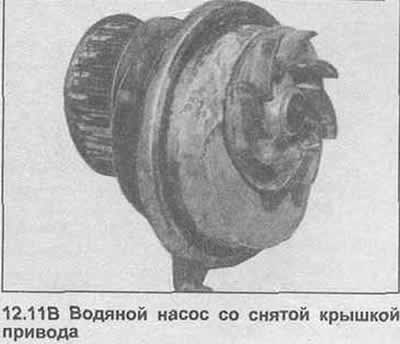

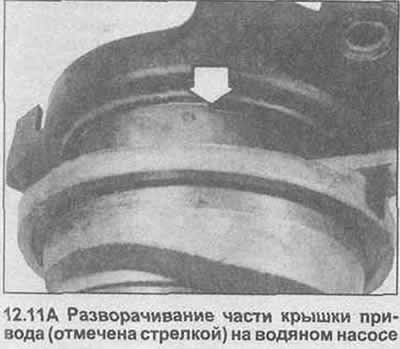

11. Если устанавливается новый водяной насос, переставьте часть крышки привода на новый насос (фото). Аналогично установите крышку на новый водяной насос.
12. Установка начинайте со смазки кремниевым смазочным материалом или эквивалентным контактной поверхности водяного насоса с блоком. Если не принимается эта предосторожность, водяной насос может заклинить в блоке.
13. Нанесите смазку на резиновое кольцевое уплотнение и разместите его в канавке.
14. Разместите водяной насос в блоке. Вставьте зажимные болты и шайбы.
15. Наденьте зубчатый ремень привода на звездочку водяного насоса. Поверните водяной насос по часовой стрелке и натяните ремень. Закончите процедуру натяжения, как описано в Разделе 1, удостоверившись, что установочные метки выровнены правильно. Зажмите болты водяного насоса моментом затяжки, регламентированным Спецификацией.
16. Вставьте и зажмите болт, закрепляющий крышку привода к кожуху масляного насоса.
17. Установите покрытия зубчатого ремня привода.
18. Установите шкив приводного ремня на ступицу вентилятора охлаждения и зажмите винты.
19. Установите радиатор (Глава 7).
20. Установите приводной ремень генератора/вентилятора (Глава 13) и термо-вязкий вентилятор охлаждения (Глава 11).
