2. Выверните рулевое управление полностью вправо и проверьте износ прокладок колодок ручного тормоза. Проверьте толщину прокладки, включая опорную плиту, как указано в Спецификациях, используя стальную линейку.
3. Выверните рулевое управление полностью влево и проверьте левые тормозные колодки.
4. Если любая тормозная колодка изношена ниже минимальной толщины, замените все передние колодки вместе с новыми пружинами анти-дребезжания.
5. Извлеките пружинные скобы штифтов тормозной колодки, где используется.
6. Заметьте, как размещена пружина анти-дребезжания, затем выбейте штифты, используя тонкий перфоратор (фото).

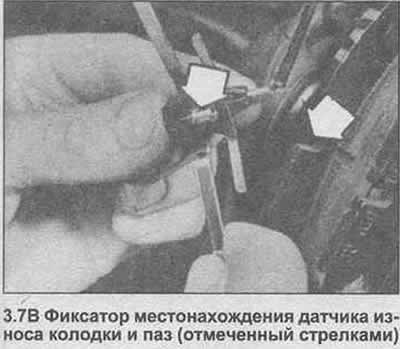

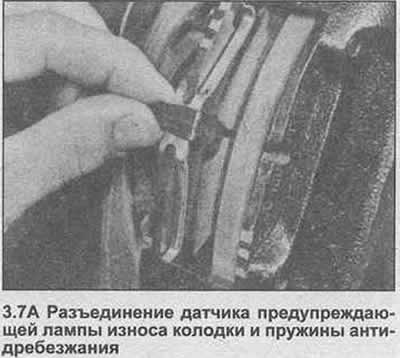

7. Снимите пружину анти-дребезжания. Одновременно, где применимо, отсоедините датчик предупреждающей лампы износа колодки и отсоедините тросик датчика от жгута проводов в моторном отсеке (фото). Также освободите тросик от скоб и пружины анти- дребезжания. Заметьте, что датчик и тросик должны всегда заменяться при установке новых тормозных колодок, поскольку датчик будет изношен.
8. Выдвиньте слегка тормозные колодки.

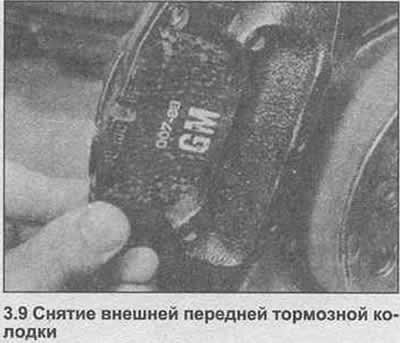

9. Извлеките тормозные колодки из суппорта (фото). Если они зажаты, используйте плоскогубцы или захваты. Также снимите, где используется, промежуточные пластины.
10. Очистите пыль и грязь с суппорта и промежуточных пластин, соблюдая осторожность, чтобы не вдохнуть ее. Очистите ржавчину с ребра тормозного диска.
11. Нажмите поршень полностью в суппорт, чтобы разместить новые тормозные колодки. Где применимо, выемка на поршне должна быть правильно ориентирована.
12. Вставьте новые тормозные колодки и промежуточные пластины в суппорт и проверьте, что они свободно двигаются.
13. Разместите пружину анти-дребезжания на колодках, затем вставьте штифты с внешней стороны вместе с пружинами, размещенными ниже штифтов.
14. Установите пружинные скобы на внутренние грани штифтов тормозной колодки, где применимо.
15. Где применимо, установите новый предупреждающий датчик лампы износа колодки в паз на внутренней колодке, затем пропустите тросик в моторный отсек и соединяет его со жгутом проводов. Присоедините тросик к скобам.
16. Замените тормозные колодки на оставшемся переднем колесе, используя процедуру, данную в пунктах 5-15.
17. Нажмите тормозную педаль несколько раз, чтобы установить тормозные колодки в их нормальное положение.
18. Установите передние колеса и опустите автомобиль на землю.
