Осмотр и замена
Механизмы переднего тормоза бывают 6-и типов, которые могут быть классифицированы на 3 группы (тип А, тип В и тип С). Проверьте тип тормозного механизма перед началом работы потому, что порядок работы отличается в зависимости от типа механизма.
А тип: механизм Nissin
В тип: механизм Akebono (для 14" и 15" дисков колес)
С тип: механизм Akebono (для 13" дисков колес)
Примечание:
- Механизм Nissin и механизм Akebono могут быть определены по отметке Nissin, нанесенной на корпус механизма Nissin.
- Диск переднего тормоза O.D. для 14" и 15" дисков колес: 262 мм
- Диск переднего тормоза O.D. для 13" диска колеса: 240 мм
Тип А и тип В:
Примечание: порядок работы для типа С см. далее.
Предупреждение
- Никогда не используйте воздушный шланг или сухую щетку для чистки узлов тормоза.
- Используйте пылесос во избежании попадания тормозной пыли в дыхательные пути.
1. Слегка ослабьте гайки переднего колеса, затем поднимите машину и закрепите на безопасных подставках.
2. Снимите крепления тормозного шланга с поворотного кулака.

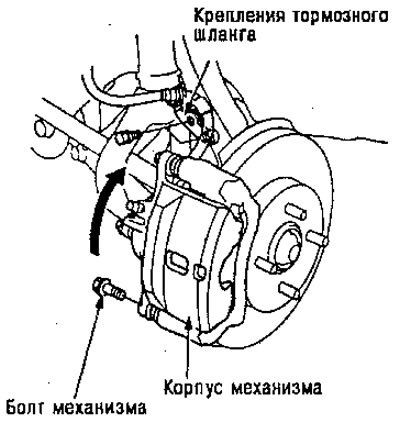

3. Снимите болт механизма и переверните механизм.
Примечание: проверьте шланги и пыльники оси на повреждение и разрушение.

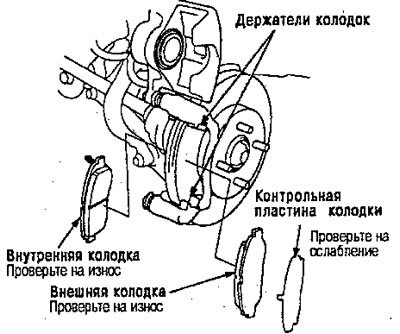

4. Снимите пластины колодки, держатели колодок и колодки.
Примечание: когда тормозной механизм оборудован внешней пластиной, замените пластину вместе с колодкой, как узел.

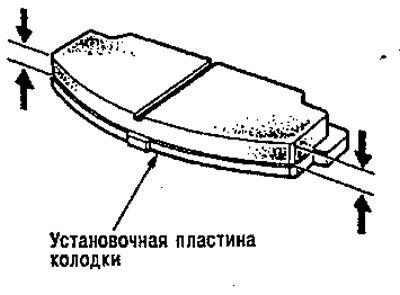

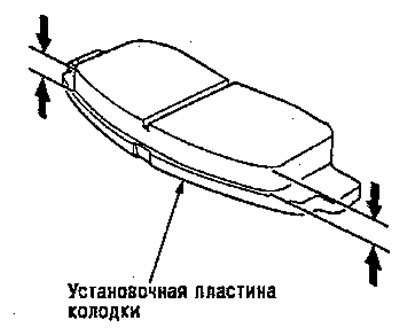

5. Используя штагенциркуль измерьте толщину каждой тормозной накладки.
Толщина тормозной накладки:
Стандарт
Для 13" диска колеса: 8.5-9.5 мм
Для 14" и 15" дисков колес: 9.5-10.5 мм
Эксплуатационные значения: 1.6 мм
Примечание: измерения не включают в себя толщину установочной пластины колодки.
6. Если толщина тормозной накладки меньше чем эксплуатационные значения, замените передние колодки целиком.
7. Тщательно очистите механизм, удалите ржавчину и проверьте на наличие бороздок и трещин.
8. Проверьте тормозной диск на повреждение и трещины.

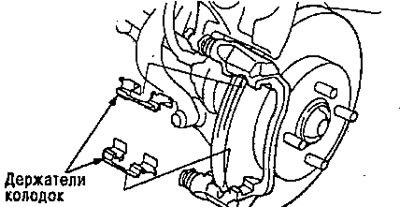

9. Установите держатели колодок.

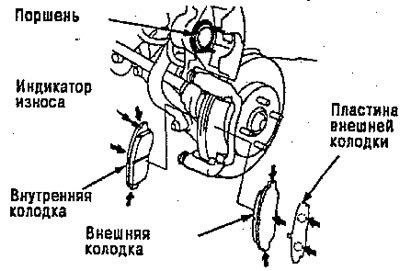

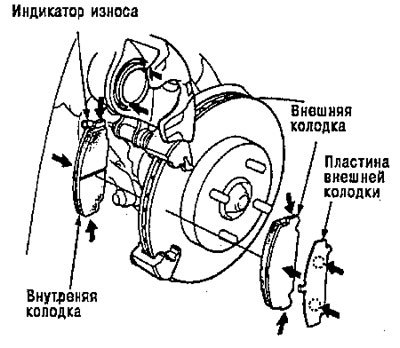

10. Нанесите смазку в точках, обозначенных стрелочками на приведенном рисунке.
Примечание: используйте смазку колодок, входящую в комплект или смазку М77 (Моликот) и нанесите тонкий слой смазки даже в указанные точки.
- Поршень и контактная поверхность внутренней колодки
- Колодка и контактная поверхность суппорта механизма
- Внешняя накладка и контактная поверхность корпуса механизма. Механизм с контрольной пластиной внешней колодки
- Контрольная пластина колодки и контактная поверхность внешней колодки Контрольная пластина колодки и контактная поверхность корпуса механизма
11. Установите тормозные колодки и пластины колодок правильно.
Предупреждение
- При повторном использовании колодок, всегда устанавливайте их в первоначальное положение для предотвращения потери эффективности тормозов.
- Загрязненные тормозные диски или колодки снижают тормозную эффективность. Удалите смазку с дисков и колодок.
Примечание: установите колодку с индикатором износа на внутреннюю сторону.

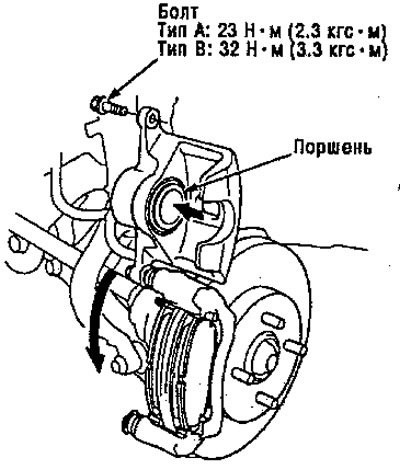

12. Втолкните поршень так, чтобы механизм сел поверх колодок. Убедитесь, что пыльник поршня в положении, исключающем его повреждение, во время переворачивания.
13. Переверните механизм вниз на место, затем установите болт и затяните его.
Предупреждение: будьте осторожны, чтобы не повредить пыльник оси, поворачивая механизм вниз.
14. Установите крепления тормозного шланга на поворотный кулак.
Примечание: осмотрите тормозной шланг на зацепление и скручивание.
15. Нажмите педаль тормоза несколько раз , чтобы убедится, что тормоза работают, затем проверьте машину в движении.
Примечание: включение тормозов может потребовать большего хода педали сразу после замены колодок. Несколько нажатий на педаль тормоза восстановят нормальный ход педали.
16. После установки, проверьте на утечку шланги и соединения магистралей или разъемы и затяните, если необходимо.
Тип С:
Предупреждение
- Никогда не используйте воздушный шланг или сухую щетку для очистки узлов тормоза.
- Используйте пылесос для пердотвращения попадания пыли в дыхательные пути.
1.Слегка ослабьте гайку переднего колеса, затем поднимите машину и закрепите на безопасных подставках.
2.Снимите крепление тормозного шланга с поворотного кулака.

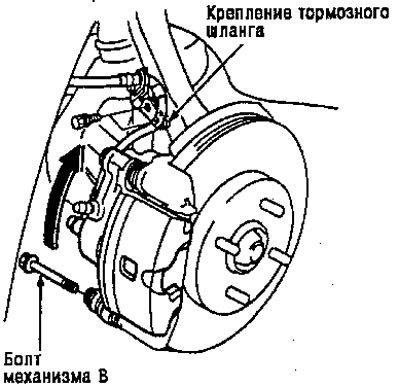

3.Снимите болт В механизма и переверните механизм вверх.
Примечание:проверьте шланги и пыльники оси на повреждение и разрушение.

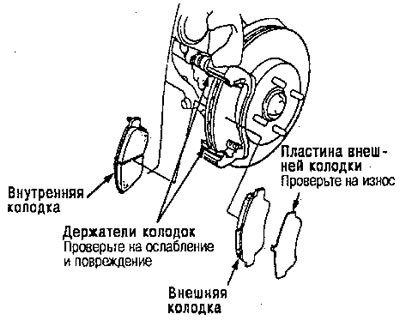

4. Снимите пластину колодки, держатели колодок и колодки,
Примечание: При замене колодки, замените пластину с колодкой как комплект.
5. Используя штангенциркуль измерьте толщину накладки каждой тормозной колодки.
Толщина тормозной накладки:
- Стандарт: 8.5-9.5 мм
- Эксплуатационные значения: 1.6 мм
Примечание: измерения не включают в себя толщину установочной пластины колодки.
6. Если толщина тормозной накладки меньше эксплуатационного значения, замените передние колодки как комплект.
7. Тщательно очистите механизм, удалите ржавчину и проверьте на наличие бороздок и трещин.
8. Проверьте тормозной диск на повреждение и трещины.

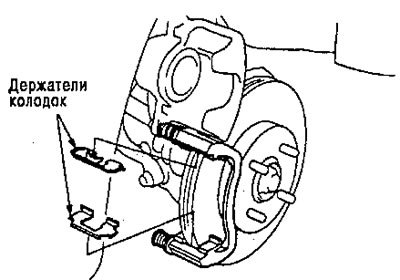

9. Установите держатели колодок.
10. Нанесите смазку в точках, обозначенных стрелочками на приведенном рисунке.
Примечание: используйте смазку колодок, входящую в комплект или смазку М77 (Маликот) и наносите тонкий слой смазки даже в обозначенные точки.
- Поршень и контактная поверхность внутренней колодки
- Колодка и контактная поверхность кронштейна механизма
- Внешняя колодка и контактная поверхность корпуса механизма
- Пластина внешней колодки и контактная поверхность внешней колодки
- Пластина внешней колодки и контактная поверхность корпуса механизма
11. Установите тормозные колодки и пластину колодки правильно.
Предупреждение
- При повторном использовании колодок, всегда устанавливайте их в первоначальное положение для предотвращения потери эффективности тормозов.
- Загрязненные тормозные диски или колодки снижают эффективность тормозов. Удалите смазку с дисков и колодок.
Примечание: установите колодку с индикатором износа на внутреннюю сторону.

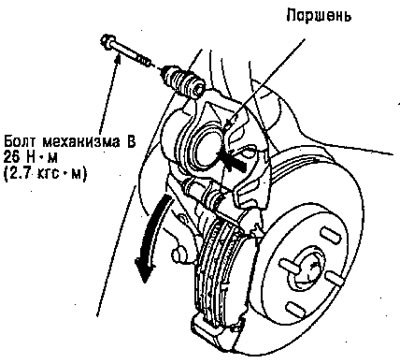

12. Втолкните поршень так, чтобы механизм сел поверх колодок. Убедитесь, что пыльник поршня в положении, исключающем его повреждение, во время переворачивания механизма вниз.
13. Переверните механизм вниз на место, затем установите болт В и затяните его.
14. Установите крепление тормозного шланга на поворотный кулак.
Примечание: осмотрите тормозной шланг на защемление и скручивание.
15. Нажмите педаль тормоза несколько раз, чтобы убедится, что тормоза работают, затем проверьте машину в движении.
Примечание: включение тормозов может потребовать большего хода педали сразу после замены колодок. Несколько нажатий на педаль тормоза восстановят нормальный ход педали.
16. После установки, проверьте на утечку шланги и соединения магистралей или разъемы и затяните, если необходимо.
