Снятие/Установка
Внимание:
- Будьте осторожны, чтобы не погнуть или не повредить тормозные магистрали во время снятия главного тормозного цилиндра.
- Не допускайте попадания тормозной жидкости на автомобиль; это может повредить краску, при попадании тормозной жидкости на краску, немедленно смойте водой.
- Для предотвращения попадания жидкости, накройте соединения шлангов ветошью или бумажным полотенцем.

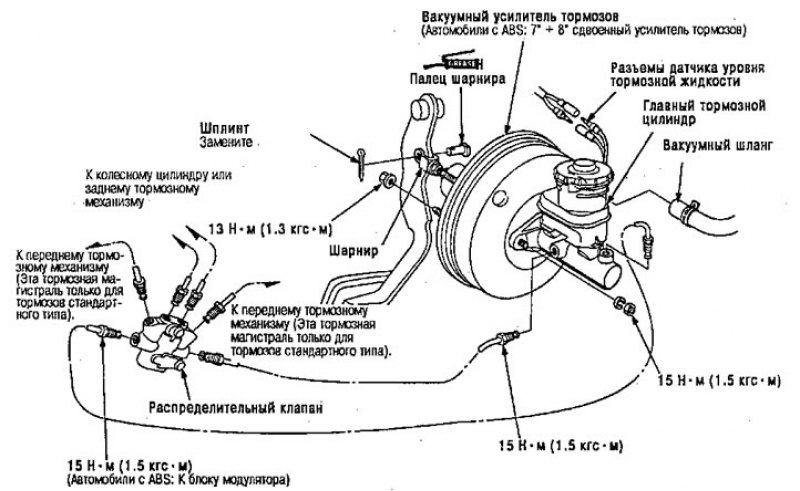

Примечание: LHD тип показан, RHD тип симметричен.
1. Отсоедините разъемы датчика уровня жидкости.
2. Снимите колпачок наполнительного бачка с главного тормозного цилиндра.
3. Тормозная жидкость может быть выкачана через верхнюю часть наполнительного бачка главного тормозного цилиндра шприцем.
4. Отсоедините тормозные магистрали от главного тормозного цилиндра.
5. Снимите шайбы и гайки крепления тормозного цилиндра.
6. Снимите главный тормозной цилиндр с вакуумного усилителя тормозов.
(Смотрите оригинал на указанном сайте: AutoInstruction.ru)
7. Отсоедините вакуумный шланг из вакумного усилителя тормозов.
8. Снимите шплинт и палец-шарнира из шарнира.
Внимание: Не отсоединяйте шарнир, снимая его из толкателя вакумного усилителя тормозов. Если палец ослаблен, отрегулируйте длину толкателя перед установкой усилитель тормозов.
9. Снимите четыре гайки крепления усилителя.
10. Оттяните усилитель вперед до тех пор. пока шарнир не появится из-за перегородки.
11. Снимите усилитель из отделения двигателя.
12. Установите усилитель и главный тормозной цилиндр в порядке обратном снятию.
Внимание:
- Присоединяя тормозные магистрали, убедитесь, что нет смещения между тормозной магистралью и другими частями.
- Будьте осторожны, чтобы не погнуть или не повредить тормозные магистрали во время установки главного тормозного цилиндра.
Примечание: если заменяете главный тормозной цилиндр или усилитель тормозов, проверьте и отрегулируйте зазор толкателя перед установкой главного тормозного цилиндра.
13. Наполните наполнительный бочок главного тормозного цилиндра и прокачайте тормозную систему.
14. После установки, проверьте высоту и люфт педали тормоза отрегулируйте при необходимости.
