Снятие
Слейте тормозную жидкость.

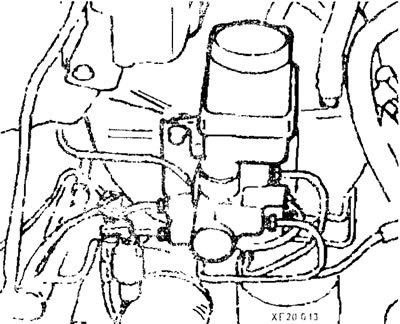

Отсоедините от главного тормозного цилиндра трубки тормозной системы.
Отсоедините датчик уровня тормозной жидкости.
Снимите кронштейн регулятора давления задних тормозов.
Снимите главный тормозной цилиндр в сборе.

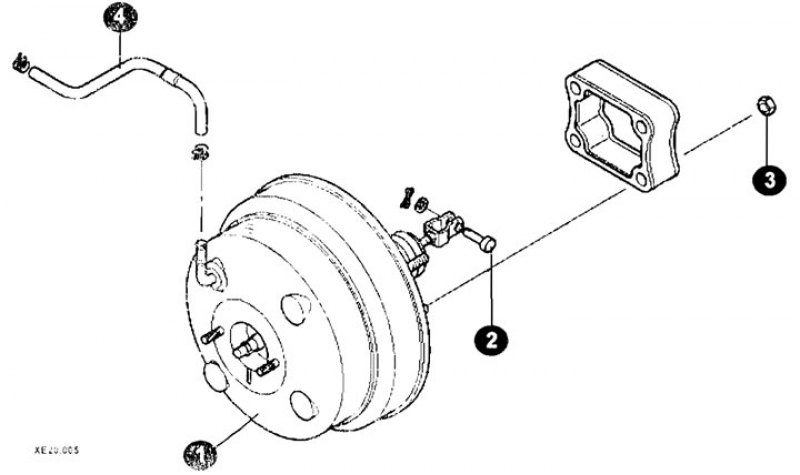

Снимите вакуумный шланг (4).
Снимите пружинный фиксатор.
Сняв шплинт, извлеките ось (2) крепленич вилки к педали.
Отверните четыре гайки (3) и снимите вакуумный усилитель тормозов (1).

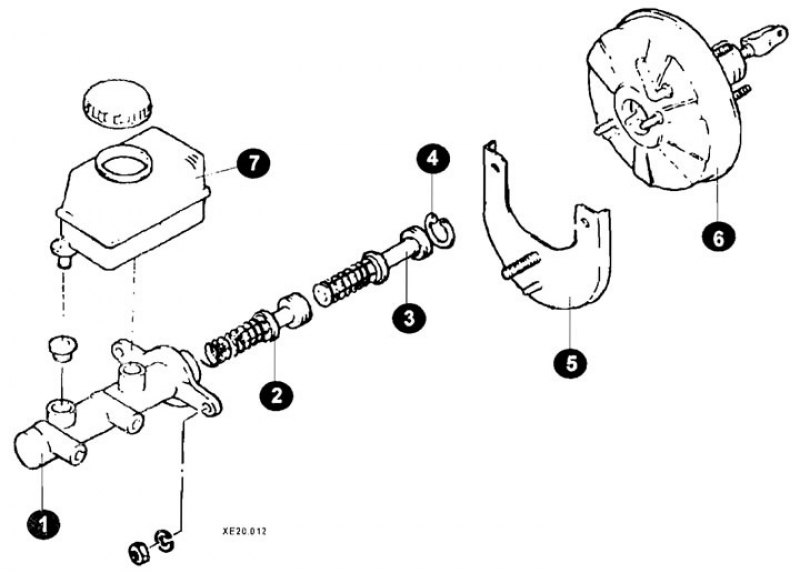

Элементы главного тормозного цилиндра (ранние модели автомобиля): 1 - корпус; 2 - поршень первой камеры; 3 - поршень второй камеры; 4 - стопорное кольцо; 5 - щит; 6 - вакуумный усилитель; 7 - расширительный бачок.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Произведите регулировку зазора между толкателем вакуумного усилителя тормозов и поршнем.

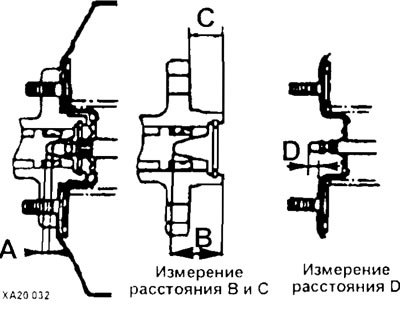

A=B-C-D=0,7±0,1mm.

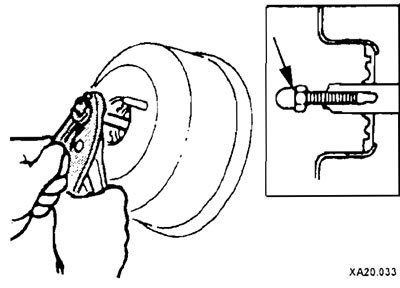

Если величина зазора не соответствует номинальной, отрегулируйте его, изменяя длину толкателя вращением регулировочного винта толкателя (стрелка)
