Снятие
1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера. Снимите впускные воздуховоды и корпус воздухоочистителя (см. Главу Системы питания и выпуска).
2. Слейте трансмиссионное масло (см. Главу Текущее обслуживание).
3. Снимите аккумуляторную батарею с установочным поддоном (см. Главу Электрооборудование двигателя).
4. Отсоедините электропроводку от датчика-выключателя огней заднего хода (см. Проверка исправности функционирования, снятие и установка датчика-выключателя огней заднего хода) и высвободите ее из промежуточных фиксаторов на картере РКПП.

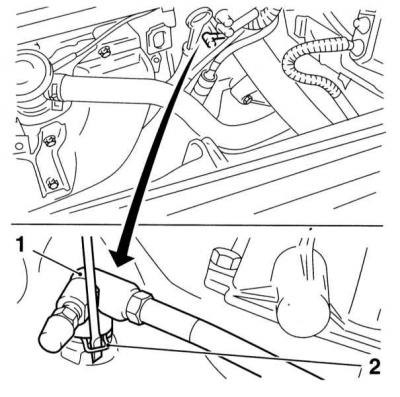

5. С целью минимизации потерь гидравлической жидкости сцепления, пережмите струбциной подведенный к РКПП гибкий. Снимите стопорное кольцо штуцерного соединения сверху на куполе сцепления и отсоедините шланг. Аккуратно сжав замок, посадите стопорное кольцо на свое место в разъеме. Уплотнительное кольцо подлежит замене в обязательном порядке. Сразу же закупорьте открытые концы трубки и шланга с целью минимизации гидравлической жидкости и во избежание попадания в систему грязи.
Не выжимайте педаль сцепления при отсоединенном шланге!
6. Снимите приемную трубу, каталитический преобразователь и среднюю секцию системы выпуска отработавших газов (см. Главу Системы питания и выпуска).
7. На моделях, оборудованных РКПП F13, F17 и F18, отсоедините узел тяг переключения от верхней части картера трансмиссии (см. Снятие и установка механизма переключения передач). На моделях с коробками F23, отсоедините наконечники тросов от узла тяг сверху на картере, выверните крепежный болт и отведите в сторону опорный кронштейн тросов.
8. Снимите приводные валы (см. Главу Сцепление и приводные валы).
9. Вывесьте силовой агрегат на уложенной в желоба брызговиков штанге и снимите передний подрамник (см. Главу Подвеска и рулевое управление).
10. Подоприте трансмиссию тележечным домкратом, - с целью распределения нагрузки проложите между головкой домкрата и картером РКПП деревянный брусок.
11. Выверните крепежные болты и отделите кронштейн передней опоры подвески силового агрегата от купола сцепления.

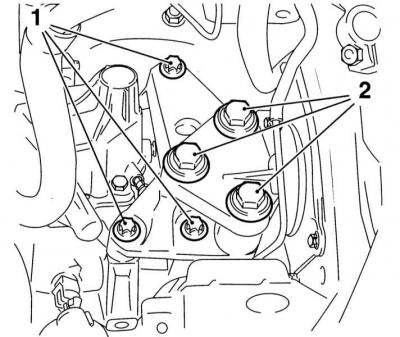

12. Выверните шесть крепежных болтов и снимите кронштейн левой опоры с картера РКПП и снимите кронштейн. Постепенно отпуская таль, опустите заднюю часть трансмиссии приблизительно на 5 см, - проследите, чтобы не оказались пережатыми проложенные снизу коммуникационные линии (шланги и электропроводка).
13. На моделях со штампованным стальным поддоном картера двигателя выверните крышку сцепления и снимите ее с основания картера.

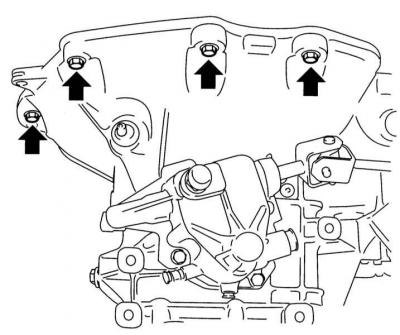

14. Выверните верхние и нижние болты крепления трансмиссии к двигателю, - постарайтесь запомнить расположение болтов и фиксируемых ими опорных кронштейнов. Еще раз удостоверьтесь, что все коммуникационные линии отсоединены и ничто не мешает снятию коробки.
15. Сдвинув домкрат с закрепленной на нем трансмиссией, отделите купол сцепления от блока двигателя, - проследите, чтобы купол полностью снялся с направляющих втулок, если втулки посажены свободно, извлеките их и уберите в надежное место.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты.
1. Перед установкой удостоверьтесь, что направляющие втулки посажены в свои гнезда.
2. Затягивайте весь крепеж с требуемым усилием.
3. Перед установкой приводных валов замените их сальники (см. Замена сальников).
4. Передний подрамник устанавливайте в соответствии с рекомендациями (см. Главу Подвеска и рулевое управление).
5. Не забудьте заменить уплотнительное кольцо штуцерного соединения шланга гидропривода сцепления, проследите за надежностью фиксации шланга и прокачайте гидропривод (см. Главу Сцепление и приводные валы).
6. Залейте в РКПП необходимое количество трансмиссионного масла требуемого типа (см. Главу Текущее обслуживание).
7. В заключение отрегулируйте механизм переключения передач (см. Регулировка привода переключения передач).
