Проверка

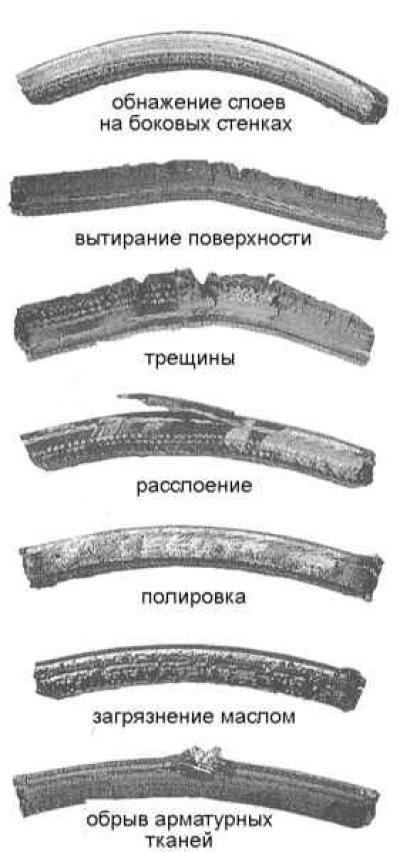

Типичные примеры износа V-образных приводных ремней

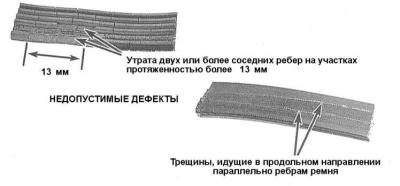

Типичные примеры износа многоручьевых приводных ремней
Приводные, или, как их иногда называют, V-образные ремни расположены в передней части силового агрегата и играют важную роль в функционировании двигателя и многих других систем автомобиля. С течением времени ремни изнашиваются и должны регулярно осматриваться в соответствии с графиком текущего обслуживания автомобиля во избежание серьезных отказов двигателя, исправление последствий которых может стать владельцу автомобиля в копеечку.
К семейству V-образных относятся также и многоручьевые ремни.
Количество используемых на двигателе приводных ремней зависит от комплектации автомобиля. Ремни применяются для привода таких вспомогательных агрегатов, как генератор, рулевой и водяной насосы, компрессор кондиционера воздуха, и т.п. В зависимости от схемы расположения шкивов, одним ремнем могут приводиться в действие более одного агрегата.
Заглушите двигатель, откройте капот и отыщите приводные ремни в передней части силового агрегата. Подсвечивая себе фонариком, пальцами ощупайте ремни по всей их длине, проверяя на наличие трещин и расслоений. Недопустимо также присутствие на ремне потертостей, заполированных до блеска участков и прочих очевидных дефектов (см. иллюстрации Типичные примеры износа V-образных приводных ремней и Типичные примеры износа многоручьевых приводных ремней). Осматривайте ремни с обеих сторон, для чего перекручивайте их. Изношенный или поврежденный ремень подлежит замене.

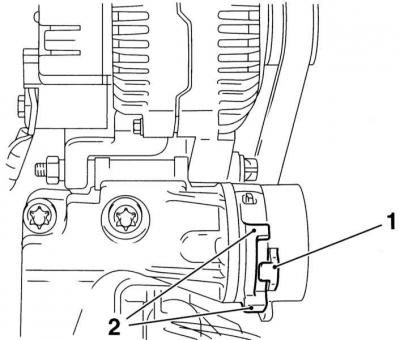

Проверьте положение рычага натяжителя ремня, — он должен перемещаться свободно и занимать положение между упорами на пластине основания. Если рычаг натяжителя прижат к упору, следует заменить и ремень и натяжитель.

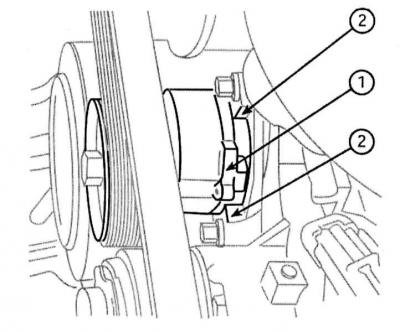

Схема расположения рычага натяжителя ремня привода вспомогательных агрегатов (1) и его упоров (2) - модели без К/В
Схема расположения рычага натяжителя ремня привода вспомогательных агрегатов (1) и его упоров (2) - модели с К/В
Замена
Бензиновые модели
1. Снимите воздухоочиститель с впускными воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).

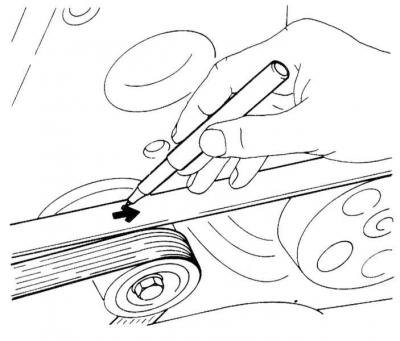

2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.
3. Для ослабления натяжения ремня разверните натяжитель против часовой стрелки за центральный болт. Скиньте ремень со шкивов, прежде чем снимать ремень с двигателя аккуратно отпустите натяжитель.
4. Произведите замену вышедших из строя компонентов (см. выше Проверка), - описание процедур снятия и установки натяжителя приведено в Главе Электрооборудование двигателя.
5. Установите ремень на двигатель (если устанавливается бывший в употреблении ремень, проследите за соблюдением оригинального направления его вращения), - проследите за правильностью укладки ребер ремня в ручьевых канавках шкивов. Отпустите натяжитель и еще раз удостоверьтесь в правильности установки и прокладки ремня.
6. Преодолевая сопротивление пружины, отожмите подходящим рычагом натяжной ролик и еще проверьте правильность укладки ремня, - отпускайте натяжитель плавно.
7. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).
Дизельные модели
Модели с двигателем 1.7 л SOHC
1. Снимите воздухоочиститель с воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).

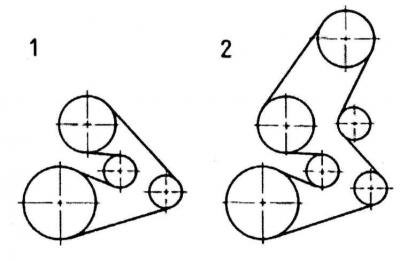

2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.
3. На моделях, оборудованных системой кондиционирования воздуха, с помощью торцевого ключа ослабьте натяжитель и скиньте многоручьевый ремень со шкивов.
4. Выверните крепежные болты и снимите опорный кронштейн генератора.
5. Ослабьте фиксирующий болт, затем, повернув гайку натяжителя, ослабьте усилие натяжения ремня и скиньте последний с приводных шкивов.
6. Установите ремень на двигатель (если устанавливается бывший в употреблении ремень, проследите за соблюдением оригинального направления его вращения), - проследите за правильностью укладки ребер ремня в ручьевых канавках шкивов. Приложив к гайке натяжителя усилие 450 Н (новый ремень)/ 250—400 Н (бывший в употреблении ремень), затяните фиксирующий болт.
7. Установите опорный кронштейн генератора и затяните болты его крепления.
8. На моделях, оборудованных К/В, отведите натяжитель с помощью торцевого ключа и уложите ремень на шкивы, - см. замечания выше. В заключение отпустите натяжитель.
9. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).
Модели с двигателем 1.7 л DOHC
1. Снимите воздухоочиститель с воздуховодами и датчиком расхода воздуха (см. Главу Системы питания и выпуска).
2. Если приводной ремень признан годным к дальнейшему использованию, краской или маркером пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня вокруг шкивов.
3. Разверните натяжитель против часовой стрелки за центральный болт, ослабьте натяжение ремня и скиньте его с приводных шкивов.
4. Установите новый ремень на двигатель. Отпустите натяжитель, затем еще раз проверьте правильность укладки ремня.
5. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).
Модели с двигателями 2.0 л

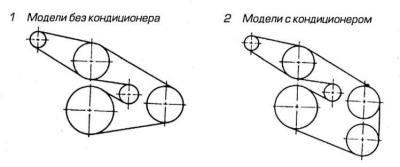

Схема прокладки ремня привода вспомогательных агрегатов на двигателях 2.0 л
1. Снимите воздухоочиститель вместе с воздуховодами и датчиком расхода воздуха.
2. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
3. Пометьте положение балансировочного груза (демпфера крутильных колебаний) на правом приводном валу. Выверните крепежные болты и снимите груз (см. Главу Сцепление и приводные валы).
4. Аккуратно пометьте установочное положение правой опоры подвески силового агрегата относительно подрамника. Подоприте двигатель тележечным домкратом (с целью распределения нагрузки проложите между головкой домкрата и поддоном картера двигателя деревянный брусок).
5. Если установленный на двигатель ремень признан годным к дальнейшему употреблению, то перед снятием опоры, пометьте оригинальное направление его вращения. Постарайтесь запомнить порядок укладки ремня на шкивах (см. иллюстрацию Схема прокладки ремня привода вспомогательных агрегатов на двигателях 2.0 л ).

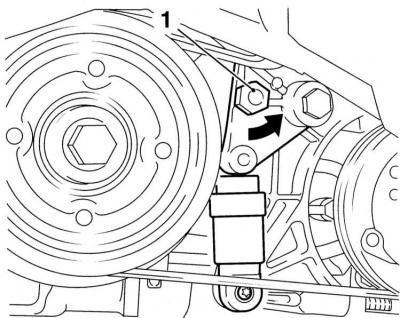

6. Для ослабления натяжения ремня разверните натяжитель против часовой стрелки за болт. Скиньте ремень со шкивов, прежде чем снимать ремень с двигателя аккуратно отпустите натяжитель.
7. Удерживая натяжитель в отведенном положении, посадите сменный ремень на шкивы.
8. Установите на правый приводной вал демпфер крутильных колебаний и затяните болты его крепления с требуемым усилием (см. Главу Сцепление и приводные валы).
9. При соответствующей комплектации установите на место защиту картера и опустите автомобиль на землю.
10. Установите на место воздухоочиститель с сопутствующими компонентами (см. Главу Системы питания и выпуска).
