Двигатели 1.4, 1.6 и 1.8 л
Снятие

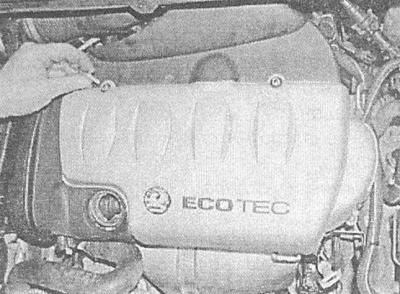

1. Снимите крышку маслозаливной горловины, выверните крепежные болты и снимите защитный кожух двигателя.
2. Отсоедините электропроводку, выверните крепежные винты и снимите модуль зажигания (см. Главу Электрооборудование двигателя).

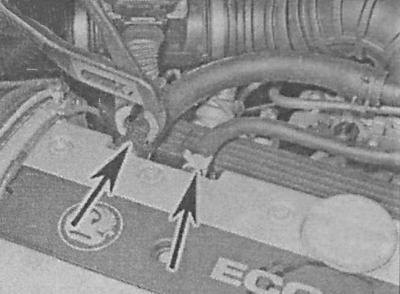

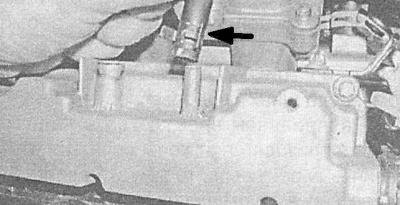

3. Ослабьте крепежные хомуты и отсоедините шлаги вентиляции картера от левого края крышки газораспределительного механизма.
4. Постепенно и равномерно ослабив, выверните винты крепления крышки.

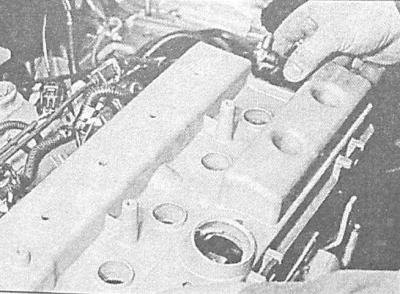

5. Снимите крышку газораспределительного механизма с головки цилиндров. Снимите с крышки уплотнительные кольца и прокладку, проверьте их состояние, в случае необходимости произведите замену.
Установка

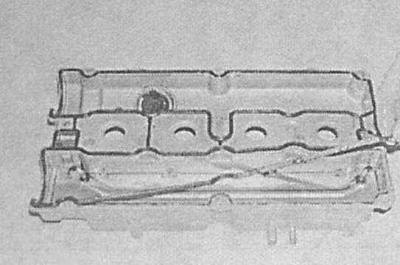

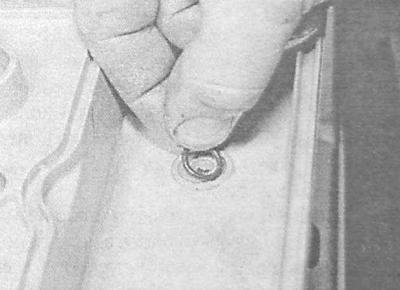

1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей крышки и головки. Уложите в крышку уплотнения, временно зафиксировав их консистентной смазкой.
2. Нанесите слой подходящего герметика на сопрягаемую поверхность головки цилиндров в районе правых крышек постелей распределительных валов и в полукруглых вырезах с левой стороны литья.
3. Аккуратно уложите крышку газораспределительного механизма на свое штатное место, контролируя правильность размещения уплотнений. Вверните крепежные болты и, двигаясь по спирали от центра к краям, равномерно затяните их с требуемым усилием.
4. Восстановите исходное подсоединение шлангов вентиляции картера, — проследите за надежностью затягивания крепежных хомутов.
5. Установите на место модуль зажигания (см. Главу Электрооборудование двигателя).
6. Установите защитный кожух двигателя.
Двигатели 1.8 л
Снятие
1. Снимите защитный кожух двигателя (см. выше Двигатели 1.4, 1.6 и 1.8 л — Снятие).

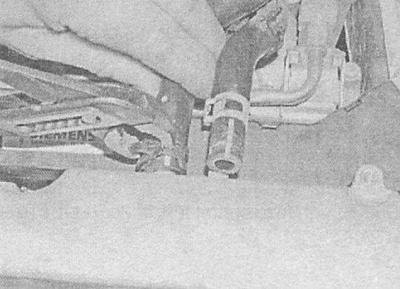

2. Ослабьте крепежные хомуты и отсоедините шлаги вентиляции картера от левого края крышки газораспределительного механизма.
3. Отсоедините электропроводку, выверните крепежные винты и снимите модуль зажигания (см. Главу Электрооборудование двигателя).
4. Отсоедините от датчика температуры охлаждающей жидкости разъем проводки.

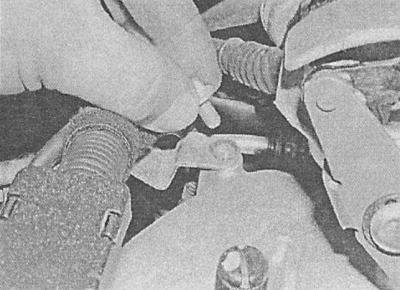

5. Отсоедините от корпуса термостата шланг охладительного тракта. Выверните болты крепления опорного кронштейна шланга к крышке газораспределительного механизма и впускного трубопровода. Ослабьте хомут и сдвиньте шланг в сторону, — приготовьтесь к сбору пролившейся охлаждающей жидкости.
6. В несколько приемов равномерно ослабьте и выверните болты крепления крышки.
7. Подняв вверх, отделите крышку от головки цилиндров, снимите уплотнительную прокладку. Проверьте состояние прокладки, в случае необходимости приготовьте сменную.
Установка

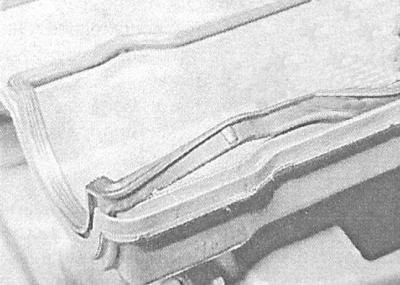

1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, уложите новую прокладку в насухо протертую приемную канавку крышки.
2. Аккуратно уложите крышку газораспределительного механизма на свое штатное место, контролируя правильность размещения уплотнений. Вверните крепежные болты и, двигаясь по спирали от центра к краям, равномерно затяните их с требуемым усилием.

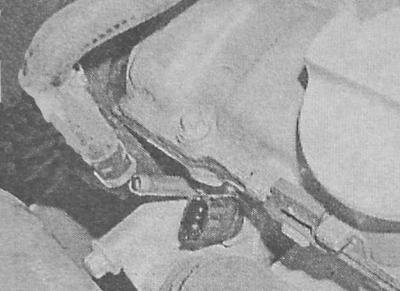

3. Подсоедините шланг охладительного тракта к корпусу термостата, закрепите шланг в кронштейне на крыше и впускного трубопровода. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Текущее обслуживание).
4. Подсоедините электропроводку к датчику температуры.
5. Восстановите исходное подсоединение шлангов вентиляции картера, — проследите за надежностью затягивания крепежных хомутов.
6. Установите на место модуль зажигания (см. Главу Электрооборудование двигателя).
7. Установите защитный кожух двигателя.
Двигатели 2.0 л
Снятие
1. Снимите сборку воздухоочистителя (см. Главу Системы питания и выпуска).
2. Снимите верхнюю секцию крышки привода ГРМ (см. Снятие и установка крышки привода ГРМ).
3. Ослабьте крепежные хомуты и отсоедините от крышки газораспределительного механизма шлаги вентиляции картера.
4. Выверните крепежные болты и снимите защитный кожух свечей зажигания. Снимите со свечей защитные колпачки, отсоедините и отведите в сторону ВВ провода.
5. Отсоедините и отведите в сторону электропроводку от датчика положения распределительного вала (CMP).
6. В несколько приемов равномерно ослабьте и выверните болты крепления крышки газораспределительного механизма.
7. Отделите крышку с головки цилиндров, снимите прокладку и извлеките из отверстий под крепежные болты уплотнительные кольца. Внимательно осмотрите уплотнительные элементы, в случае необходимости произведите их замену.
Установка
1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, затем поместите уплотнительную прокладку в приемную канавку крышки. Предварительно слегка смазав консистентной смазкой, посадите уплотнительные кольца в отверстия под установку крепежных болтов.
2. Нанесите слой подходящего герметика на сопрягаемую с крышкой поверхность головки цилиндров в районе правых крышек постелей распределительных валов и в полукруглых вырезах с левой стороны литья.
3. Аккуратно уложите крышку газораспределительного механизма на свое штатное место, контролируя правильность размещения уплотнений. Вверните крепежные болты и, двигаясь по спирали от центра к краям, равномерно затяните их с требуемым усилием.
4. Восстановите исходное подсоединение шлангов вентиляции картера, — проследите за надежностью затягивания крепежных хомутов.
5. Аккуратно посадите наконечники клемм ВВ проводов на свечи зажигания.
6. Подсоедините электропроводку к датчику CMP, установите на место защитный кожух ВВ электропроводки, вверните и надежно затяните болты ее крепления.
7. Уложите на место жгут электропроводки и прочно затяните крепежную гайку.
8. Установите верхнюю крышку ремня ГРМ (см. выше Двигатели 1.4, 1.6 и 1.8 л — Установка).
9. Установите корпус воздушного фильтра — см. Система питания.
