См. предупреждение в начале раздела Сбрасывание давления в системе питания бензиновых двигателей.
При установке потребуется новое уплотнительное кольцо крышки топливного насоса.
Снятие
Модели Astra
1. Сбросьте давление в системе питания (см. Сбрасывание давления в системе питания бензиновых двигателей). Отсоедините отрицательный провод от батареи.
2. С целью обеспечения доступа к лючку в панели пола, поднимите подушку заднего сиденья и отогните ковровое покрытие.

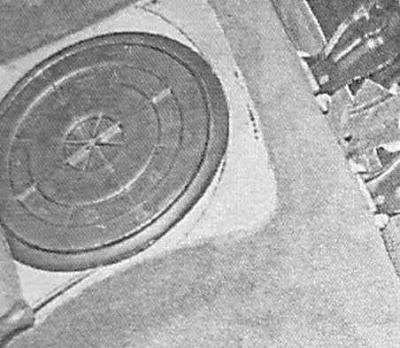

3. Поддев отверткой, пластмассовую крышку лючка, - должен открыться доступ к крышке топливного насоса.
4. Отсоедините от крышки бензонасоса электропроводку, - закрепите жгут, подклеив его скотчем к панели пола.

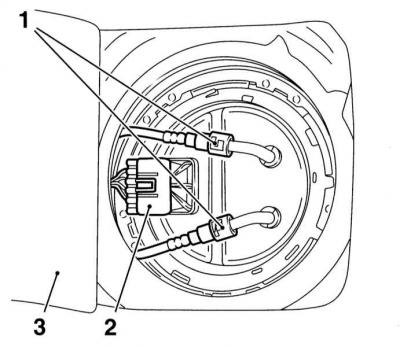

Разъем электропроводки -2- и топливные шланги -1-, подведенные к крышке бензонасоса.
5. Четко промаркируйте оба подведенных к крышке шланга. Отпустите крепежные хомуты и отсоедините шланги от штуцеров на крышке насосной сборки, - с целью предотвращения пролива топлива сразу же закупорьте шланги болтами подходящего размера.
Если для крепления шлангов применены разъемы быстрой стыковки, действуйте в соответствии с указаниями (см. Проверка состояния и замена топливных линий и их штуцерных соединений).
6. Выверните и снимите резьбовое стопорное кольцо, - кольцо имеет правостороннюю резьбу и оборудовано специальными выступами, в которые при отдавании можно упирать выколотку.
7. Если не проделали это раньше, отсоедините от крышки шланги и электропроводки (см. выше п.5), затем аккуратно снимите крышку в сборе с уплотнительным кольцом, уплотнительное кольцо подлежит замене в обязательном порядке.

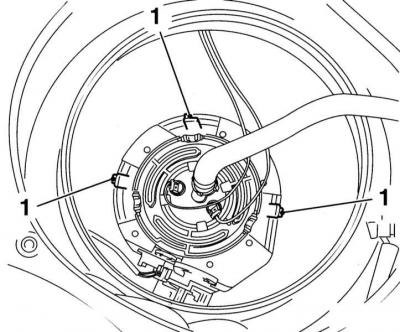

8. Сжав фиксаторы (1), аккуратно извлеките насосную сборку из топливного бака, - постарайтесь не допустить смещения установленного в основании сборки сетчатого фильтра. Следы пролитого на панель пола топлива сразу же соберите чистой сухой ветошью.

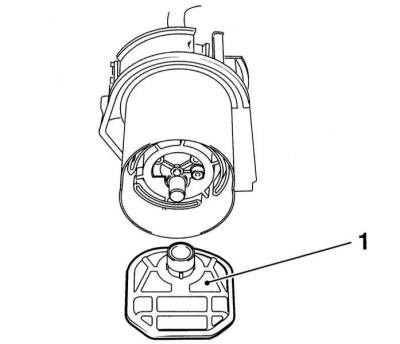

9. Проверьте состояние сетчатого фильтра (1), в случае необходимости произведите его замену.
10. В случае необходимости насос может быть снят с рамы сборки, - постарайтесь запомнить порядок подсоединения соответствующей электропроводки.
Модели Zafira
1. Снимите топливный бак (см. Снятие и установка топливного бака).
2. Далее действуйте в порядке, описанном выше.
Установка
1. В случае необходимости установите насос на свое штатное место в раме сборки, - проследите за правильностью подсоединения электропроводки.
2. Удостоверьтесь прочности фиксации сетчатого фильтра в основании насоса, затем аккуратно заправьте сборку в бак.
3. Посадите на крышку насосной сборки новое уплотнительное кольцо.

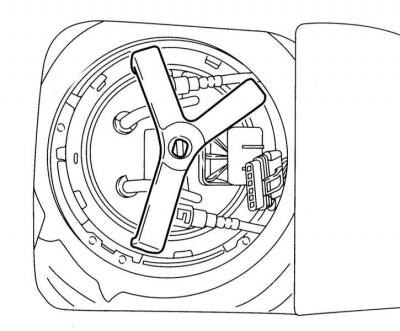

4. Установите стопорное кольцо и прочно его затяните, застучав выколоткой.
5. Восстановите исходное подсоединение бензопроводов и электропроводки, - проследите за надежностью фиксации шлангов крепежными хомутами.
6. На моделях Zafira установите на место топливный бак.
7. Подсоедините отрицательный провод к батарее, запустите двигатель и проверьте штуцерные соединения на крышке насоса на наличие признаков развития утечек.
8. Если все в порядке, установите крышку лючка с прокладкой и закройте клапан коврового покрытия, и опустите в штатное положение подушку заднего сиденья.
