Система вентиляции картера (PCV)
Все модели
Компоненты системы не нуждаются в специальном обслуживании сверх обычных проверок состояния шлангов и их штуцерных соединений в соответствии с Графиком текущего обслуживания автомобиля (см. Главу Текущее обслуживание).
Система улавливания топливных испарений (EVAP) - бензиновые модели
Проверка
В первую очередь всегда проверяйте состояние вакуумных шлангов, нарушение проходимости, отсоединение или повреждение которых чаще всего и оказывается причиной отказа системы (сверьтесь со схемой прокладки шлангов, приведенной на ярлыке VECI Вашего автомобиля). В случае необходимости замените поврежденные шланги. Полная диагностика системы возможна только с применением специализированного оборудования, подключаемого к разъему DLC (см. Принцип функционирования систем впрыска топлива). В случае отказа клапан продувки и/или угольный адсорбер подлежат замене.
Замена
Угольный адсорбер
Угольный адсорбер установлен под правым передним крылом автомобиля.
1. С целью обеспечения адекватного доступа к адсорберу взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
2. Выверните крепежные винты, отпустите фиксаторы и снимите локер защиты колесной арки.
3. Отсоедините электропроводку и снимите сборку бокового повторителя указателя правого поворота (см. Главу Бортовое электрооборудование).

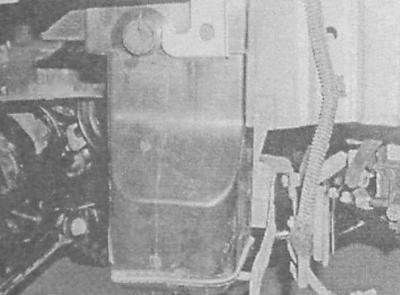

4. Отдайте гайку крепления адсорбера. В двигательном отсеке отсоедините от адсорбера шланги, предварительно их промаркировав. Снимите адсорбер с автомобиля.
5. Установка производится в обратном порядке. Проследите за правильностью подсоединения шлангов и надежностью затягивания крепежа.

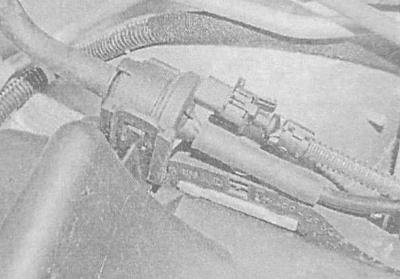

Клапан продувки адсорбера
Клапан продувки установлен в правой части двигательного отсека, позади воздухоочистителя.
1. Выключите зажигание, отожмите на фиксатор и рассоедините контактный разъем электропроводки клапана.
2. Отсоедините от клапана шланги (постарайтесь запомнить порядок из подключения), Отпустите фиксаторы, отделите клапан от корпуса воздухоочистителя и снимите его с автомобиля.
3. Установка производится в обратном порядке.
Контроль состава отработавших газов
Проверка
Каталитический преобразователь
Диагностическое оборудование для проверки исправности состояния каталитического преобразователя является дорогостоящим и крайне сложным в эксплуатации. При возникновении подозрений на отказ преобразователя, отгоните автомобиль для проверки на станцию техобслуживания.
Каждый раз, когда автомобиль по какой-либо причине поднимается над землей, осматривайте преобразователь на наличие признаков механических повреждений, следов утечек и развития коррозии. Проверяйте состояние сварных швов и надежность затягивания фланцевых болтов крепления устройства к секциям системы выпуска отработавших газов. Дефектный каталитический преобразователь подлежит замене.
Несмотря на надежность конструкции преобразователя, существует достаточно высокая вероятность его закупорки. Простейшим способом проверки проходимости преобразователя является проверка с применением вакуумметра.
1. Подсоедините вакуумметр к источнику разрежения впускного трубопровода (см. Процедуры ремонта дизельных двигателей 1.7 л и 2.0 л без извлечения их из автомобиля).
2. Прогрейте двигатель до нормальной рабочей температуры, переведите рычаг селектора в положение «Р» (модели с АТ), либо включите нейтральную передачу (модели с РКПП) и взведите стояночный тормоз.
3. Считайте показания вакуумметра при холостых оборотах двигателя.
4. Быстро откройте дроссельную заслонку почти до упора, затем сразу же отпустите, сбросив обороты до холостых. Считайте и запишите показания вакуумметра.
5. Повторите описанную проверку еще трижды, каждый раз записывая результат.
6. Если результат четвертого измерения оказывается более чем на 2.54 мм рт. ст. ниже снятого при холостых оборотах показания, следовательно, существует вероятность нарушения проходимости преобразователя, либо глушителя.
Лямбда-зонд (кислородный датчик)

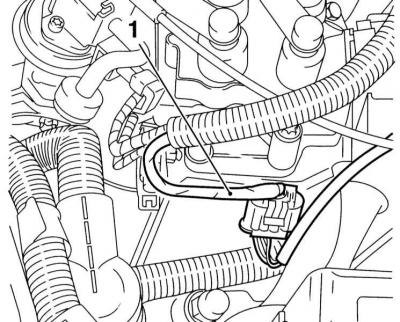

1. Отыщите электрический разъем датчика. С обратной стороны разъема введите разогнутую канцелярскую скрепку в гнездо контакта сигнального провода (клемма № 1 [ ]), вторую скрепку введите в гнездо клеммы № 2 (масса). Подсоедините к первой скрепке положительный щуп вольтметра, отрицательный подключите к скрепке введенной в клемму заземления. Взведите стояночный тормоз, переведите рычаг селектора АТ в положение «Р», на моделях с РКПП выберите нейтральную передачу. Поддомкратьте передок автомобиля и установите его на подпорки.
2. Запустите двигатель и начинайте отслеживать изменения сигнального напряжения лямбда-зонда.
Старайтесь не прикасаться к разогретым поверхностями системы выпуска отработавших газов!
3. На начальном этапе холодный датчик должен вырабатывать постоянный сигнал амплитудой 0.1—0.2 В (режим разомкнутого контура). Спустя около двух минут двигатель достигнет нормальной рабочей температуры и показания датчика начнут колебаться в пределах от 0.1 до 0.9 В (режим замкнутого контура). Если система не переходит в режим замкнутого контура, либо переходит с недопустимо большой задержкой (ленивый датчик), замените датчик.
4. Проверьте также исправность функционирования нагревателя лямбда-зонда. Рассоедините разъем электропроводки зонда и подключите омметр между клеммами нагревателя (клеммы №№ 3 и 4). Номинальное сопротивление составляет 10—40 Ом.
5. Проверьте исправность подачи питания на нагреватель. Рассоедините электрический разъем и измерьте напряжение на нем со стороны жгута между клеммой № 4 и массой. При включенном зажигании (не запускайте двигатель) вольтметр должен фиксировать напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки на участке цепи между главным реле, ECM и лямбда-зондом.
6. При отрицательных результатах перечисленных выше проверок, замените неисправный датчик.
Замена
Каталитический преобразователь
Каталитический преобразователь относится к числу не нуждающихся в обслуживании компонентов, однако, существуют некоторые моменты, на которые владелец соответствующим образом оборудованного автомобиля должен обратить внимание.
- Не заправляйте оборудованный каталитическим преобразователем автомобиля неэтилированным топливом, - содержащийся в нем свинец откладывается на покрытых редкоземельными металлами поверхностях катализатора, что в существенной мере снижает эффективность функционирования преобразователя и в конечном итоге может привести к полному выходу его из строя;
- Следите за исправностью состояния компонентов системы выпуска отработавших газов, регулярно производите необходимые проверки в соответствии с Графиком текущего обслуживания автомобиля (см. Главу Текущее обслуживание);
- При возникновении пропусков зажигания, следует отказаться от пользования транспортным средством до момента устранения неисправности, - попадающее в преобразователь несгоревшее топливо может затем воспламениться и явиться причиной выхода катализатора из строя;
- По той же причине следует отказаться от запуска двигателя путем буксировки или толкания автомобиля;
- Не выключайте зажигание при высоких оборотах двигателя;
- Не используйте никакие присадки к топливу и двигательному маслу, - они могут содержать, вредные для каталитического преобразователя компоненты.
- При появлении на выходе системы выпуска отработавших газов сизого шлейфа, являющегося следствием выгорания двигательного масла составители настоящего Руководства также рекомендуют отказаться от эксплуатации автомобиля (см. пункт с);
- Помните, что каталитический преобразователь функционирует при очень высоких рабочих температурах, - не паркуйте автомобиль на покрытых сухой траве или прошлогодней листвой площадках;
- Помните, что каталитический преобразователь легко может быть поврежден при ударах, - соблюдайте осторожность, выполняя какие-либо работы вблизи него;
- Появление запаха сероводорода (тухлых яиц) в первые дни эксплуатации нового автомобиля является следствием нормального функционирования каталитического преобразователя, - запах должен исчезнуть после первых нескольких тысяч километров пробега;
- При исправном автомобиле срок службы каталитического преобразователя составляет до 150 000 км. В случае снижения эффективности функционирования каталитический преобразователь подлежит замене.
Описание процедур снятия и установки каталитического преобразователя – см. Снятие и установка выпускного коллектора.
[Информация размещена на интернет-сайте autoinstruction]
Лямбда-зонд (кислородный датчик)
При обслуживании лямбда-зонда следует соблюдать некоторые особые меры предосторожности:
- Лямбда-зонд оборудован намертво вмонтированным в него и оборудованным контактным штекером отрезком электропроводки, попытки отсоединения которого могут привести к необратимому выходу датчика из строя;
- Старайтесь не допускать попадания в жалюзи датчика или его электрический разъем грязи и смазки;
- Не используйте для очистки лямбда-зонда никакие растворители;
- Обращайтесь с датчиком крайне бережно, - не роняйте его и старайтесь не стряхивать;
- Силиконовый защитный чехол должен надеваться на датчик строго определенным образом, чтобы не быть расплавленным и не нарушать исправность функционирования зонда.
Модели с двигателями 1.4 и 1.6 л
1. Прогрейте двигатель до нормальной рабочей температуры, заглушите и отсоедините отрицательный провод от батареи.

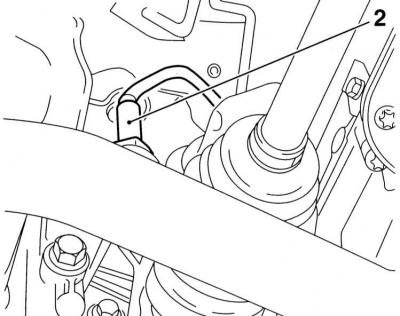

2. Пройдитесь по электропроводке от ввернутого в левую часть выпускного коллектора датчика до контактного разъема его электропроводки. Высвободите проводку из фиксаторов и рассоедините разъем.
3. Выверните датчик и снимите его с коллектора.
Старайтесь не прикасаться к разогретым элементам системы выпуска отработавших газов!
4. Установка производится в обратном порядке. Перед вворачиванием смажьте резьбовую часть датчика термостойкой смазкой типа Opel №1948602/90295397. Затяните датчик с требуемым усилием и проследите за правильностью прокладки электропроводки, - жгут не должен касаться разогреваемых поверхностей системы выпуска.
Модели с двигателями 1.8 и 2.0 л
1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Отсоедините отрицательный провод от батареи.

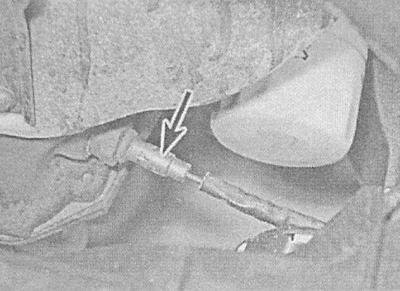

2. Пройдитесь по электропроводке от ввернутого в приемную секцию системы выпуска датчика до контактного разъема его электропроводки слева на головке цилиндров. Высвободите проводку из фиксаторов и рассоедините разъем.
3. Выверните датчик и снимите его с автомобиля, - уплотнительное кольцо подлежит замене в обязательном порядке.
4. Установка производится в обратном порядке. Перед вворачиванием смажьте резьбовую часть датчика термостойкой смазкой типа Opel №1948602/90295397. Затяните датчик с требуемым усилием и проследите за правильностью прокладки электропроводки, - жгут не должен касаться разогреваемых поверхностей системы выпуска.
Система рециркуляции отработавших газов (EGR)
Проверка
Все модели
Исчерпывающая проверка системы может быть выполнена только с применением специализированного оборудования, подключаемого к диагностическому разъему DLC (см. Принцип функционирования систем впрыска топлива). Вышедшие из строя клапаны EGR подлежат замене.
Замена
Клапан EGR
Бензиновые модели
1. Выключите зажигание, отсоедините от клапана электропроводку. На моделях, оборудованных двигателем SOHC, клапан установлен в средней части впускного трубопровода, на моделях с двигателями DOHC - в левой его части.
2. Выверните крепежные винты и снимите клапан в сборе с уплотнительной прокладкой.
3. Установка производится в обратном порядке. Не забудьте заменить прокладку, проследите, чтобы клапан был затянут с требуемым усилием.
Дизельные модели
Модели с двигателями 1.7 л SOHC
1. Отпустите фиксаторы, выверните болты крепления опорного кронштейна и снимите трубку наддува, соединяющую турбокомпрессор с интеркулером.

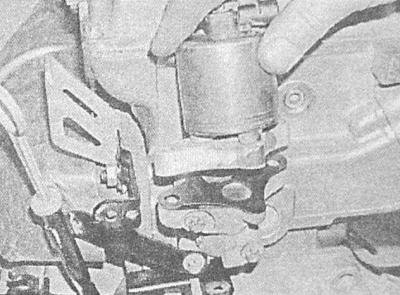

2. Отсоедините от клапана EGR вакуумный шланг, извлеките стопорное кольцо и снимите клапан EGR с левой части впускного трубопровода.
3. Установка производится в обратном порядке.
Модели с двигателями 1.7 л DOHC
1. Снимите ECM (см. Принцип функционирования систем впрыска топлива). Выверните крепежные болты и снимите расположенный над клапаном EGR опорный кронштейн ECM.
2. Отсоедините от клапана EGR вакуумную трубку.
3. Выверните крепежные болты и отсоедините впускную трубку от верхней части клапана EGR.
4. Рожковым ключом отпустите штуцерный разъем трубки EGR на клапане.
Клапан EGR (двигатель 1.7 л DOHC)

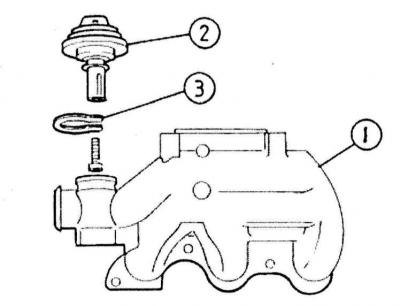

1 - Впускной трубопровод; 2 - Клапан EGR; 3 - Стопорное кольцо

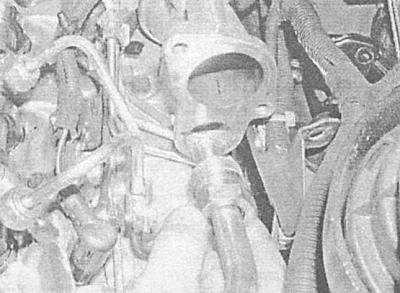

5. Отдайте болты крепления клапана EGR к впускному трубопроводу, - постарайтесь запомнить установочное положение фиксируемых теми же гайками опорных кронштейнов.
6. Вышедший из строя клапан подлежит замене.
7. Установка производится в обратном порядке.
Модели с двигателями 2.0 л
Клапан в индивидуальном порядке на рынок запчастей не поставляется и в случае отказа заменяется в сборе с верхней секцией впускного трубопровода (см. Снятие и установка впускного трубопровода).
Электромагнитный клапан управления функционированием клапана EGR - дизельные модели
Модели с двигателями 1.7 л SOHC

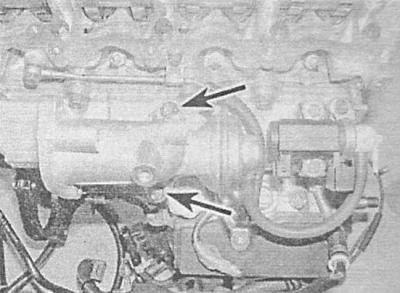

1. Отсоедините от клапанной сборки электропроводку и вакуумные шланги сзади на впускном трубопроводе, - постарайтесь запомнить прокладку и порядок подсоединения линий.
2. Выверните два крепежных болта и снимите электромагнитный клапан.
3. Установка производится в обратном порядке.
Модели с двигателями 1.7 л DOHC

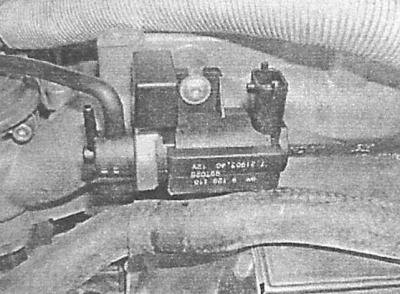

1. В случае необходимости снимите воздухоочиститель и впускной воздуховод в правой части двигательного отсека (см. Снятие и установка компонентов впускного воздушного тракта).
2. Клапан установлен в правой части впускного трубопровода. Отсоедините от клапана вакуумные шланги, - обратите внимание на разницу в их диаметрах.
3. Отсоедините от клапана электропроводку.

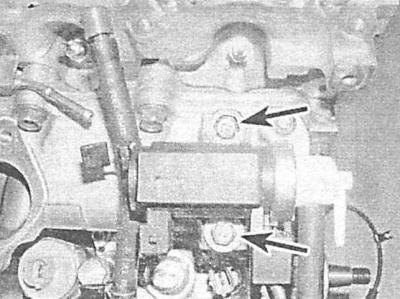

4. Выверните два крепежных болта и снимите клапан.
