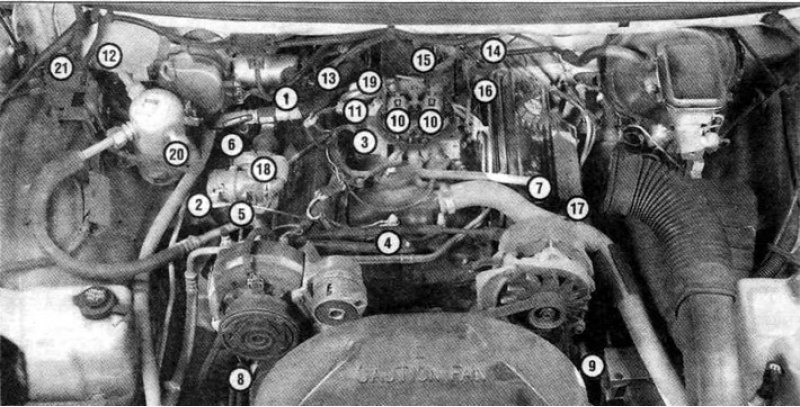

1.1 а. Расположение агрегатов системы снижения токсичности отработавших газов на двигателе 7,4 литра V8: 1. Датчик абсолютного давления в коллекторе (МАР-датчик); 2. Датчик кислорода; 3. Датчик угла поворота дроссельной заслонки (TPS-датчик); 4. Датчик температуры охлаждающей жидкости (1987— 1992), или датчик температуры охлаждающей жидкости в двигателе (ЕСТ-датчик) (с 1993); 5. Электронный датчик детонации управления зажиганием (ESC- датчик) (кроме датчика KS) (на моделях 1993 г. с автоматической трансмиссией); 6. Датчик детонации (KS-датчик); 7. Датчик вентиляция картера (РСУ-датчик); 8. Воздушный насос (1987—1993); 9. Бачок с поглотителем паров бензина; 10. Топливные форсунки; 11. Воздушный клапан холостого хода (1АС-клапан); 12. Реле топливного насоса; 13. Клапан системы рециркуляции выхлопных газов (с 1993); 14. Разъем управления преобразователем трансмиссии (1987—1992). Разъем проводки от трансмиссии (с 1993); 15. Распределитель зажигания с электронным управлением искрой (EST-модулем) (1987— 1992). Распределитель зажигания с блоком управления моментом зажигания (1С-модулем) (с 1993); 16. Катушка зажигания; 17. Датчик аварийного давления масла; 18. Электро-пневмораспределитель (ЕАС) (1987—1992), перепускной воздушный клапан (с 1993); 19. Соленоид электропневмоклапана системы рециркуляции выхлопных газов; 20. Датчик/выключатель кондиционера при падении давления; 21. Предохранитель топливного насоса

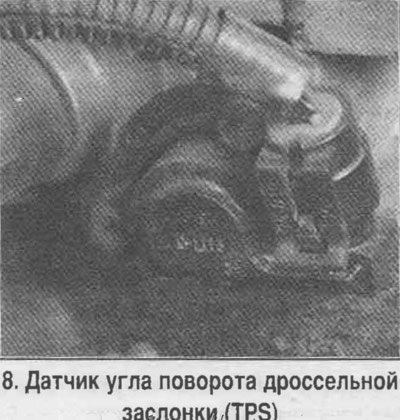

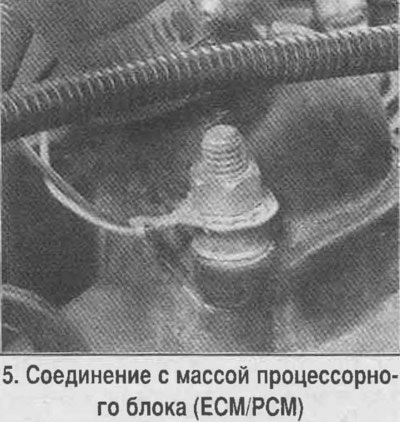

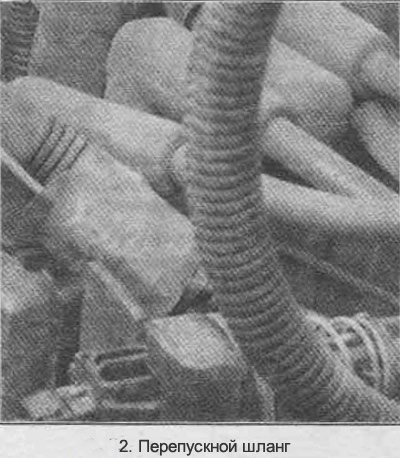

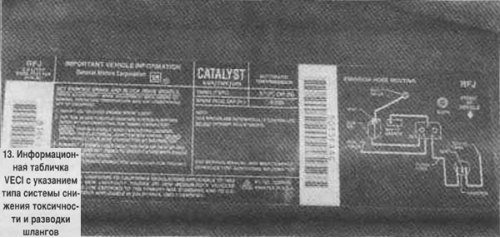

1.1 б. Расположение агрегатов системы снижения токсичности отработавших газов на двигателях 5,0/5,7 литра V8: 1. Топливные форсунки (смотрите стрелки); 2. Перепускной шланг; 3. Датчик кислорода; 4. Выключатель/датчик температуры охлаждающей жидкости; 5. Соединение с массой проводов процессорного блока (ЕСМ/РСМ); 6. Датчиков температуры охлаждающей жидкости процессорного блока (ЕСМ/РСМ); 7. Золотник вентиляции картера (PCV); 8. Датчик угла поворота дроссельной заслонки (TPS); 9. Воздушный клапан холостого хода (IAC-клапан); 10. Клапан системы рециркуляции выхлопных газов (смотрите стрелку); 11. Датчик абсолютного давления в коллекторе (МАР-датчик); 12. Контрольная диагностическая лампа SERVICE ENGINE SOON; 13. Информационная табличка VECI; 14. Бачок с поглотителем паров бензина
