Снятие
Двигатели 1.7 л SOHC
1. Снимите передний бампер (см. Главу Кузов).
2. Отсоедините масляные трубки от верхней и нижней частей маслоохладителя, — приготовьтесь к сбору проливаемого масла.
3. Выверните крепежный болт из верхней части маслоохладителя и высвободите последний из опорного кронштейна, потянув его вниз и наружу.
Двигатели 1.7 л DOHC
1. Прочно взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера. Маслоохладитель установлен сзади в левой части блока цилиндров.
2. Опорожните систему охлаждения (см. Главу Системы охлаждения, отопления), либо пережмите струбцинами шланги охладительного тракта охлаждения непосредственно над маслоохладителем. Приготовьтесь к возможному проливу охлаждающей жидкости при отсоединении шлангов. С целью обеспечения доступа к шлангам, снимите воздушную трубку/ шланг турбокомпрессора (см. Главу Системы питания и выпуска).
3. Установите под масляный фильтр сливную емкость. Отпустите штуцерное соединение возвратного шланга маслоохладителя, ослабьте хомут и отсоедините шланг.
4. Ослабьте крепежные хомуты и отсоедините от маслоохладителя шланги, высвободите из фиксаторов электропроводку.
5. Выверните единственный болт крепления корпуса масляного фильтра к блоку цилиндров. Выбросите уплотнительное кольцо, — при сборке оно подлежит замене в обязательном порядке.
Двигатели 2.0 л
1. Маслоохладитель установлен спереди на левой части блока цилиндров и притянут болтами к передней части корпуса масляного фильтра. С целью обеспечения доступа взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
2. С целью минимизации потерь охлаждающей жидкости, пережмите шланги системы охлаждения с обеих сторон маслоохладителя струбцинами. Ослабьте хомуты и снимите шланги, — приготовьтесь к сбору проливаемой жидкости.
3. Протрите начисто поверхности вокруг маслоохладителя, выверните крепежные болты и снимите маслоохладитель вместе с уплотнительными кольцами с корпуса масляного фильтра.
Установка
Двигатели 1.7 л SOHC
1. Заправьте маслоохладитель в кронштейн и затяните крепежный болт с требуемым усилием.
2. Подсоедините верхнюю и нижнюю трубки, затянув штуцерные разъемы с требуемым усилием.
3. Установите передний бампер (см. Главу Кузов).
4. Проверьте уровень масла в двигателе, в случае необходимости произведите соответствующую корректировку (см. Главу Текущее обслуживание).
Двигатели 1.7 л DOHC

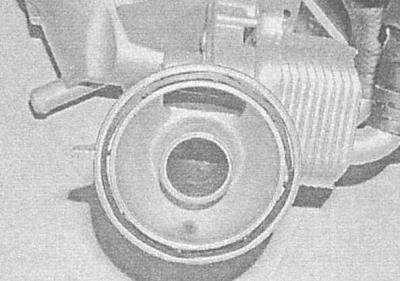

1. Установите новое уплотнительное кольцо в канавку на задней части маслоохладителя, затем прижмите маслоохладитель к блоку цилиндров.

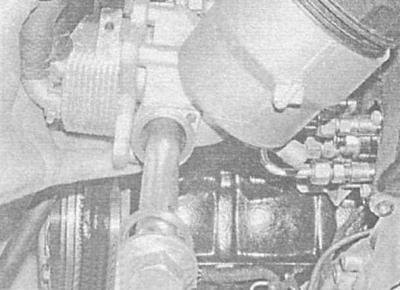

2. Удостоверьтесь в надежности крепления шланга на маслоохладителе. Проверьте, чтобы выступ в корпусе масляного фильтра вошел в ответную канавку на кронштейне ТНВД. Вверните центральный болт и затяните его с требуемым усилием.
3. Подсоедините к маслоохладителю шланги охладительного тракта и закрепите их хомутами.
4. Опустите автомобиль на землю. Проверьте уровень масля, в случае необходимости произведите соответствующую корректировку (см. Главу Текущее обслуживание).
5. Если снимали, установите на место впускной воздуховод.
6. Заправьте систему охлаждения (см. Главу Системы охлаждения, отопления).
7. Запустите двигатель и удостоверьтесь в отсутствии признаков развития утечек.
Двигатели 2.0 л
1. Установка производится в порядке, обратном порядку демонтажа компонентов. Не забудьте заменить уплотнительные кольца.
2. В заключение проверьте уровень охлаждающей жидкости и долейте, в случае необходимости произведите заправку системы охлаждения (см. Главу Системы охлаждения, отопления).
