Передний бампер
Снятие
1. Под автомобилем снимите три пластмассовых фиксатора крепления накладки переднего бампера к панели защиты картера. Для снятия двухкомпонентного следует высвободить из него центральный штифт, после чего извлечь наружную секции.
2. Выверните боковые крепежные винты и нижние винты крепления к накладке бампера локеров.
3. Попросите помощника придержать бампер, снимите пластмассовые заглушки и выверните верхние винты крепления накладки к панели передка.
Схема расположения элементов крепежа накладки переднего бампера

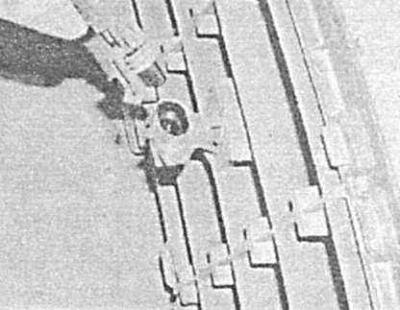

4. Аккуратно отделите боковые секции накладки бампера от крыльев, и, потянув вперед, снимите накладку. На моделях, оборудованных противотуманными фарами и омывателями линз головных фар, сняв бампер, отсоедините соответствующую электропроводку. В случае необходимости отсоедините проводку от датчика температуры наружного воздуха.
5. Отпустите крепежные фиксаторы и отделите от накладки бампера панель спойлера.
A — Панель спойлера
B — Передние фиксаторы спойлера
C — Боковые фиксаторы спойлера
A.
B.
C.
6. Отдайте крепежные гайки и снимите с автомобиля несущую балку бампера.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
1. Проверьте состояние полистирольной прокладки переднего бампера, в случае необходимости произведите ее замену.
Задний бампер
1. Откройте дверь задка/ крышку багажного отделения.
2. Под автомобилем выверните болты крепления нижней части бампера к задней панели.
3. В задней части колесных арок выверните по два винта крепления локеров к накладке бампера.
4. Попросите помощника придержать бампер и выверните верхние крепежные болты.
A — Схема расположения элементов крепежа накладки заднего бампера (модели Astra)
B — Схема расположения элементов крепежа накладки заднего бампера (модели Zafira)
B.
5. Аккуратно снимите боковые секции бампера с направляющих кронштейнов на крыльях и, потянув назад, отделите бампер от автомобиля.
На оборудованных прицепным устройством моделях Zafira для обеспечения доступа к фаркопу достаточно сдвинуть защелки внутрь и снять крышку.
Установка производится в обратном порядке.
