Датчик температуры охлаждающей жидкости (ECT)
Проверка
Для выполнения данной проверки требуется специальное диагностическое оборудование и ее выполнение правильнее будет поручить специалистам автосервиса.
Снятие
Бензиновые модели
1. Опорожните систему охлаждения (см. Главу Текущее обслуживание).
Модели с двигателями SOHC
1. Снимите воздухоочиститель и проложенный справа от двигателя воздуховод (см. Главу Системы питания и выпуска).
2. Отсоедините проводку от датчика, расположенного на впускном трубопроводе за генератором.
3. Выверните датчик и снимите его с впускного трубопровода. Снимите уплотнительное кольцо, - при установке оно подлежит замене в обязательном порядке.
Модели с двигателями 1.4 и 1.6 л DOHC
1. Снимите воздухоочиститель в сборе с воздуховодом (см. Главу Системы питания и выпуска).
2. Отсоедините электропроводку от датчика температуры, установленного в корпусе термостата справа на двигателе.
3. Выверните датчик из корпуса термостата и снимите его с автомобиля.
Модели с двигателями 1.8 л
1. Снимите корпус термостата (см. Снятие, установка и проверка исправности функционирования термостата).
2. Выверните и снимите датчик температуры.

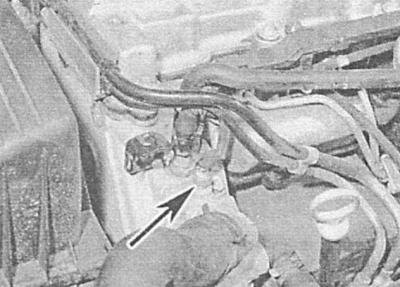

Модели с двигателями 2.0 л
1. Снимите с корпуса термостата модуль зажигания.
2. Отсоедините от датчика электропроводку.
3. Выверните датчик и снимите его с корпуса термостата/ фланца охлаждения.
Дизельные модели
Модели с двигателями 1.7 л

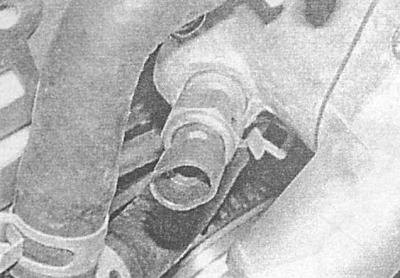

Датчик температуры находится на корпусе термостата в правой (двигатели SOHC)/ левой (двигатели DOHC - см. иллюстрацию) части головки цилиндров.
1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера. Заведите под датчик подходящую сливную емкость для сбора проливаемой охлаждающей жидкости.
2. Дождитесь полного остывания двигателя, отверните крышку расширительного бачка, затем установите ее назад и туго затяните, - это должно помочь минимизировать потери жидкости при снятии датчика. Подберите подходящую заглушку для закупоривания отверстия под установку датчика.
3. Снимите защитный кожух двигателя.
4. Отсоедините электропроводку от датчика температуры, высвободите ее из промежуточных фиксаторов и отделите от корпуса термостата. С целью минимизации потерь охлаждающей жидкости сразу же вверните в отверстие новый датчик, либо приготовленную заранее заглушку.
Модели с двигателями 2.0 л
На всех двигателях 2.0 л датчик температуры расположен сверху на корпусе термостата, в правой части головки цилиндров.
Демонтаж датчика производится в манере, аналогичной описанной выше для моделей, укомплектованным двигателями 1.7 л (см. выше Модели с двигателями 1.7 л).
Установка
Все модели
Установка производится в порядке, обратном порядку демонтажа компонентов. Не забудьте заменить уплотнительный элемент/смазать герметиком резьбовую часть датчика. Затягивание датчика должно производиться с требуемым усилием.
В заключение подкорректируйте уровень охлаждающей жидкости (см. Главу Текущее обслуживание) и проверьте датчик на наличие признаков развития утечек.
Датчик-выключатель уровня охлаждающей жидкости
Снятие и установка
Все модели
Датчик установлен в днище расширительного бачка.
1. Дождитесь полного остывания двигателя, и отверните крышку расширительного бачка для сброса остаточного давления.
2. Высвободите бачок из опорных кронштейнов, снимите его и слейте охлаждающую жидкость в подходящую емкость.
3. Отсоедините электропроводку и снимите датчик-выключатель с бачка.
4. Установка производится в обратном порядке.
Модуль управления системы охлаждения
Снятие и установка
Все модели
1. Отсоедините отрицательный провод от батареи (см. Главу Электрооборудование двигателя) и отведите его в сторону от полюсной клеммы.
2. Снимите передний бампер (см. Главу Кузов).

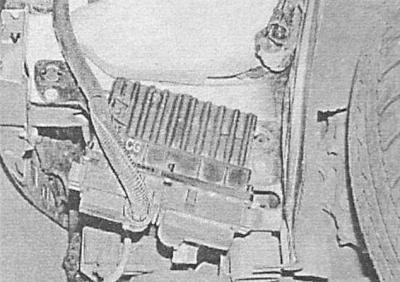

3. Модуль установлен слева под передним спойлером. Вытяните наружу защелки фиксаторов и рассоедините два контактных разъема электропроводки модуля.
4. Выверните крепежные болты и снимите модуль с переднего спойлера.
[Информация скопирована с сайта AutoInstruction]
5. Установка производится в обратном порядке.
