Резервуар омывающей жидкости
1. Снимите передний бампер (см. Главу Кузов).
2. Выверните крепежные винты и снимите локер защиты арки левого переднего колеса (см. Главу Кузов).
3. Резервуар установлен за внутренней секцией бампера. Заведите под резервуар сливную емкость.
4. Отсоедините электропроводку от насоса подачи омывающей жидкости и отведите разъем в сторону.
5. Отсоедините от насоса шланг и слейте остатки жидкости в приготовленную емкость.
6. На моделях, оборудованных многофункциональным дисплеем, отсоедините электропроводку от датчика уровня омывающей жидкости.
7. На моделях, оборудованных омывателями линз фар, отсоедините электропроводку и шланг от дополнительного насоса в резервуаре.
8. Отсоедините от резервуара заливную горловину.
9. Высвободите жгуты электропроводки из промежуточных фиксаторов на корпусе резервуара.

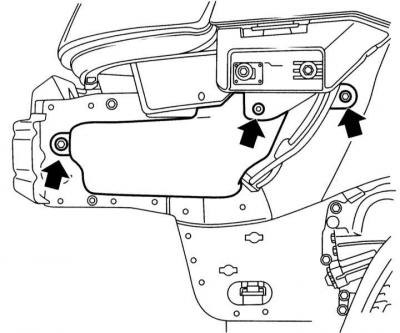

10. Выверните крепежные болты и снимите резервуар со своего посадочного места под бампером.
11. Установка производится в обратном порядке.
Насос подачи омывающей жидкости
1. Снимите передний бампер (см. Главу Кузов).
2. Выверните крепежные винты и снимите локер защиты арки левого переднего колеса (см. Главу Кузов).
3. Заведите под насос сливную емкость.

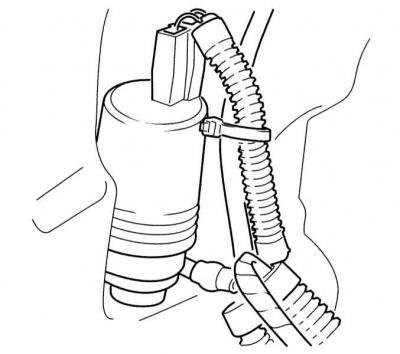

4. Отсоедините электрический разъем с верхней стороны насоса и отведите его в сторону.
5. Отсоедините от насоса шланг и слейте жидкость в приготовленную емкость.
6. Потянув вверх, высвободите насос из резиновой проходной втулки в корпусе резервуара омывающей жидкости.
7. В случае необходимости снимите проходную втулку.
8. Установка производится в обратном порядке. В заключение залейте в резервуар свежую охлаждающую жидкость (см. Главу Текущее обслуживание).
Сопла подачи омывающей жидкости на ветровое стекло
1. Снимите резиновое уплотнение с верхнего края переборки двигательного отсека. Снимите пластмассовую решетку с пластины отражателя под ветровым стеклом.
2. Отсоедините шланг от закрепленных в пластине отражателя сопел подачи омывающей жидкости.

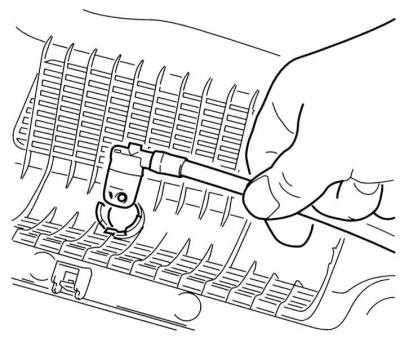

3. Аккуратно поддевая отверткой, отпустите пластмассовые фиксаторы и, потянув вниз, высвободите сопло из пластины отражателя.
4. Установка производится в обратном порядке.
Сопло подачи омывающей жидкости на заднее стекло

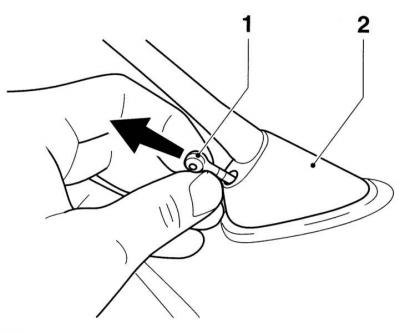

1. На моделях Хэтчбэк, аккуратно поддев маленькой отверткой, высвободите сопло (1) из отверстия в основании антенны (2) радиоприемника.
2. На моделях Универсал вставьте маленькую отвертку в зазор между соплом и резиновым уплотнительным элементом. Отожмите фиксаторы и снимите сопло с дверной рамы.
3. На моделях Zafira снимите верхнюю панель внутренней обивки двери задка, затем, поддев отверткой, снимите сопло подачи омывающей жидкости.

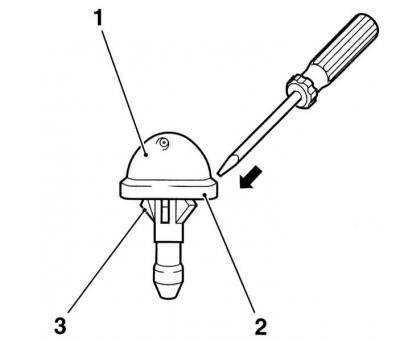

1 - Сопло; 2 - Посадочный фланец; 3 - Фиксаторы
4. Отсоедините от сопла шланг.
5. Установка производится в обратном порядке.
Сопла подачи омывающей жидкости на линзы фар
1. Снимите передний бампер (см. Главу Кузов).
2. Отпустите фиксатор и снимите сопло с бампера.
3. В случае необходимости снимите с форсунки переходную насадку.
4. Установка производится в обратном порядке.
