Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
Потребуются два специальных инструмента съемника DIN.
Автомагнитола

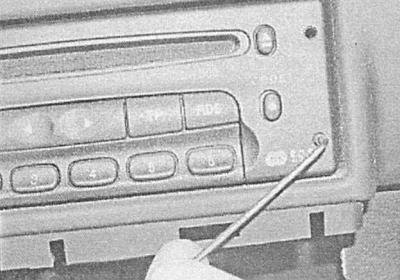

1. Шестигранным прутковым ключом (Allen) выверните крепежные винты в четырех углах панели управления автомагнитолы.

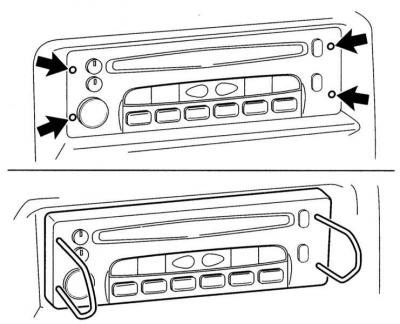

2. Заправьте съемники DIN в отверстия из-под крепежных винтов, - съемники должны защелкнуться во внутренних фиксаторов сборки.
3. Разведите скобы съемников в стороны и аккуратно извлеките сборку магнитолы из центральной секции панели приборов, - обратите внимание, что контактные разъемы блока имеют быстроразъемную конструкцию.
4. Если требуется, выверните крепежный винт, отогните расположенные по бокам стопорные язычки и извлеките из панели приборов монтажный короб магнитолы. Рассоедините контактные разъемы электропроводки и антенного кабеля в задней части монтажного короба.

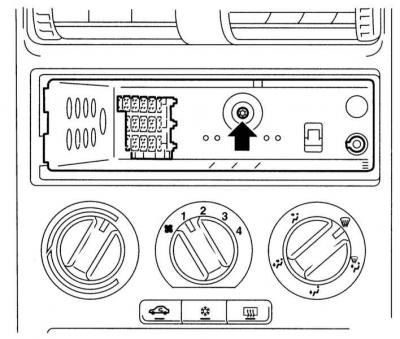

A — Винт крепления монтажного короба автомагнитолы (стопорные язычки расположены по бокам с переднего края короба)

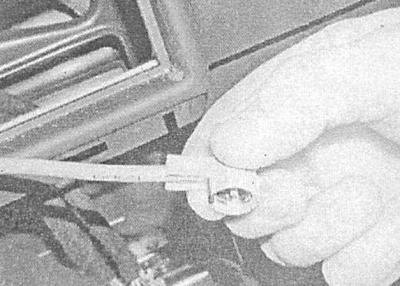

B — Отсоединение антенного кабеля

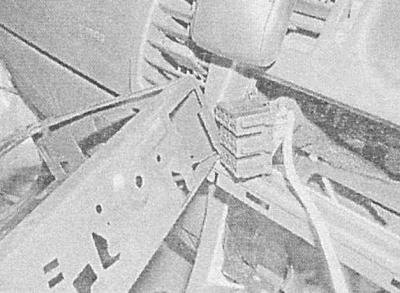

C — Отсоединение электропроводки (модели Zafira)

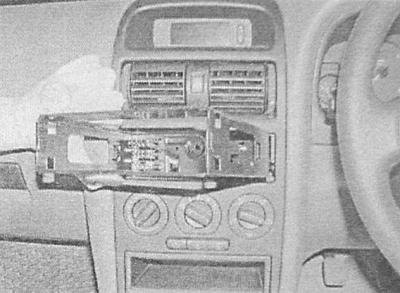

D — Извлечение монтажного короба автомагнитолы (модели Astra)
A.
B.
C.
D.
5. Установка производится в обратном порядке. Проследите за правильностью подсоединения контактных разъемов. В заключение введите охранный код ввода аудиосистемы в действие.
CD-проигрыватель
1. Снимите вещевой ящик (см. Главу Кузов).
2. Отпустите крепеж и снимите проигрыватель в сборе с опорным кронштейном с вещевого ящика, - проследите, чтобы была высвобождена электропроводка.
3. Выверните крепежные винты и снимите проигрыватель с опорного кронштейна.
4. Установка производится в обратном порядке.
Система навигации
Тип NDCR 3000
1. Нажмите кнопку фиксатора и снимите с навигационного блока панель управления.
2. Заправьте съемники DIN в специальные отверстия с обеих сторон блока, - съемники должны защелкнуться во внутренних фиксаторов сборки.
A — Винт крепления монтажного короба автомагнитолы (стопорные язычки расположены по бокам с переднего края короба)
B — Отсоединение антенного кабеля
C — Отсоединение электропроводки (модели Zafira)
D — Извлечение монтажного короба автомагнитолы (модели Astra)
A.
B.
C.
D.
3. Разведите скобы съемников в стороны и аккуратно извлеките навигационный блок из панели приборов.
4. Если требуется, выверните крепежные винты и извлеките из панели приборов монтажный короб навигационного блока. Рассоедините контактные разъемы электропроводки и антенного кабеля в задней части монтажного короба.
5. Установка производится в обратном порядке.
Прочие типы
Процедура аналогична приведенной выше (см. Автомагнитола).
Блок управления навигационной системы
Процедура аналогична приведенной выше (см. CD-проигрыватель).
