Снятие
1. Приведите передние колеса автомобиля в прямолинейное положение. Извлеките ключ зажигания и заблокируйте рулевое колесо.
2. Снимите передний подрамник (см. Снятие и установка переднего подрамника).
3. Выверните болты крепления кронштейна задней опоры подвески силового агрегата к подрамнику.
4. При соответствующей комплектации выверните болты крепления к подрамнику опорного кронштейна шлангов высокого давления.
5. Заведите под картер рулевого механизма подходящую сливную емкость.

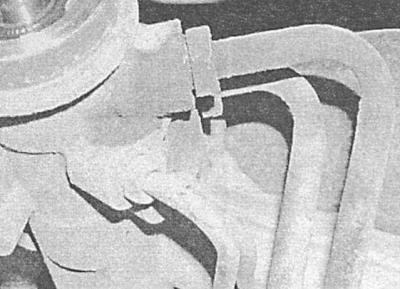

6. Отдайте штуцерные гайки и отсоедините от картера рулевого механизма гидравлические трубки.
7. Отсоедините электропроводку от рулевого насоса, высвободите жгут из промежуточных фиксаторов на подрамнике, - постарайтесь запомнить правильный маршрут прокладки проводов.
8. Отдайте крепежные гайки и снимите сборку рулевого насоса с резервуаром и гидравлическими линиями с подрамника/ картера рулевого механизма.
На насос модели TRW устанавливается резервуар круглой формы, на насос Delphi/Saginaw - угловатой.

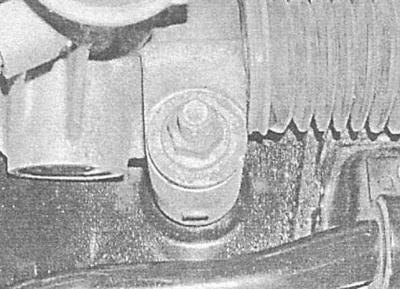

9. Выверните крепежные болты и снимите рулевой механизм с подрамника, - в случае необходимости предварительно снимите штангу стабилизатора поперечной устойчивости (см. Снятие и установка переднего стабилизатора поперечной устойчивости).
Производители рекомендуют производить замену всех крепежных болтов в обязательном порядке.
10. В случае необходимости снимите рулевые тяги (см. Снятие и установка наконечников рулевых тяг и Снятие и установка рулевой тяги).
На рынок запчастей поставляются рулевые насосы как в сборе с тягами, так и без последних.
Снимите с вала резиновые уплотнительные элементы.
Установка
1. Установите рулевые тяги с наконечниками (см. Снятие и установка наконечников рулевых тяг и Снятие и установка рулевой тяги), - не забудьте посадить на вал резиновые уплотнения.
2. Тщательно протрите сопрягаемые поверхности картера рулевого механизма и подрамника. Установите рулевой механизм на свое штатное место. Вверните крепежные болты и затяните их с требуемым усилием.
3. Если снимали, установите на место штангу стабилизатора поперечной устойчивости (см. Снятие и установка переднего стабилизатора поперечной устойчивости).
4. Установите на место сборку рулевого насоса с резервуаром гидравлической жидкости и соединительными линиями. Наверните крепежные гайки и затяните их с требуемым усилием.
5. Восстановите исходное подсоединение электропроводки, - закрепите жгут в промежуточных фиксаторах на подрамнике.
6. Посадите новые резиновые уплотнительные кольца на гидравлические трубки и подсоедините последние к картеру рулевого механизма. Затяните накидные гайки штуцерных соединений с требуемым усилием.
7. При соответствующей комплектации установите на свое место на подрамнике опорный гидравлических трубок/ шлангов. Вверните крепежные болты и затяните их с требуемым усилием.
8. Установите на подрамник кронштейн задней опоры подвески силового агрегата, затяните с требуемым усилием крепеж.
9. Установите передний подрамник на автомобиль (см. Снятие и установка переднего подрамника).
10. Прокачав систему гидроусиления руля, удалите из ее тракта воздушные пробки (см. Удаление воздуха из гидравлического тракта ГУР).
11. При первой же возможности отгоните автомобиль в специализированную мастерскую автосервиса для проверки и регулировки схождения передних колес.
