Снятие
Модели Astra
Панель управления «Delphi»
1. Снимите пепельницу и малый вещевой карман (см. Главу Кузов).
2. Снимите магнитолу с монтажным коробом (см. Главу Бортовое электрооборудование). При соответствующей комплектации снимите навигационный блок.
3. Аккуратно поддев подходящей отверткой, снимите декоративную облицовочную накладку с панели приборов.
4. Отсоедините ручки и выжмите из облицовочной накладки решетки дефлекторов. Снимите сборку многофункционального дисплея (см. Главу Бортовое электрооборудование).
5. Переведите рукоятку выбора температурного режима в вертикальное положение и отсоедините трос управления, - постарайтесь запомнить установочное положение троса.
6. Отсоедините электропроводку от переключателей управления функционированием отопителя/ кондиционера воздуха.
7. Отсоедините оставшиеся тросы управления (постарайтесь запомнить порядок их подключения) и снимите панель управления с облицовочной накладки.
Панель управления «Behr»
1. Снимите вещевой ящик (см. Главу Кузов).
2. Снимите нижние отделочные секции с обеих сторон панели приборов.
3. Снимите воздуховод со стороны пассажира.
4. Снимите панель приборов (см. Главу Кузов).
5. Отсоедините тросы управления от верхней и нижней распределительных заслонок. Высвободите тросы из промежуточных фиксаторов.
6. Снимите пепельницу и малый вещевой карман (см. Главу Кузов).
7. Снимите магнитолу с монтажным коробом (см. Главу Бортовое электрооборудование). При соответствующей комплектации снимите навигационный блок.
8. Аккуратно поддев подходящей отверткой, снимите декоративную облицовочную накладку с панели приборов.
9. Отсоедините от панели управления электропроводку и приводные тросы, - постарайтесь запомнить установочное положение компонентов.
10. Снимите панель управления.
Модели Zafira

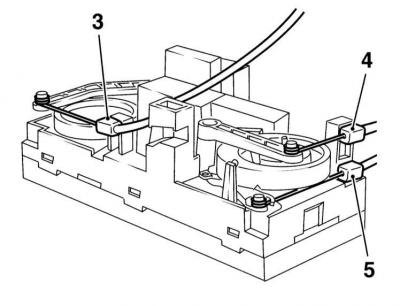

Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (исполнение А)
- При отсоединении троса с фиксатором серого цвета соответствующая рукоятка должна быть установлена в положение «Холод»
- При отсоединении троса с фиксатором белого цвета соответствующая рукоятка должна быть установлена в положение «Обдув ветрового стекла»
- При отсоединении троса с фиксатором зеленого цвета соответствующая рукоятка должна быть установлена в положение «Подача воздуха в ножные колодцы»

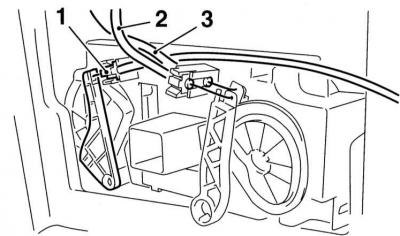

Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (исполнение В)
- При отсоединении троса с фиксатором серого цвета соответствующая рукоятка должна быть установлена в положение «Холод»
- При отсоединении троса с фиксатором белого цвета соответствующая рукоятка должна быть установлена в положение «Обдув ветрового стекла»
- При отсоединении троса с фиксатором черного цвета соответствующая рукоятка должна быть установлена в положение «Подача воздуха в ножные колодцы»
1. Снимите вещевой ящик (см. Главу Кузов).
2. Снимите нижние отделочные секции с обеих сторон панели приборов.
3. Снимите переднюю пепельницу.

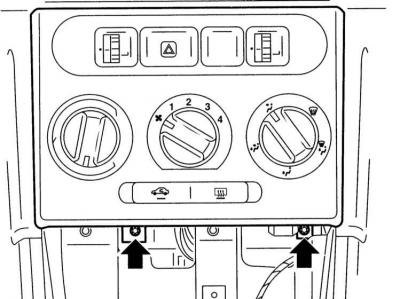

4. Выверните нижние винты и высвободите из фиксаторов верхнюю часть панели управления. Высвободите панель управления из панели приборов.
5. При помощи отвертки аккуратно высвободите выключатель аварийной сигнализации, выключатель антипробуксовочной системы (при соответствующей комплектации) и выключатель отопления сидений (при соответствующей комплектации).

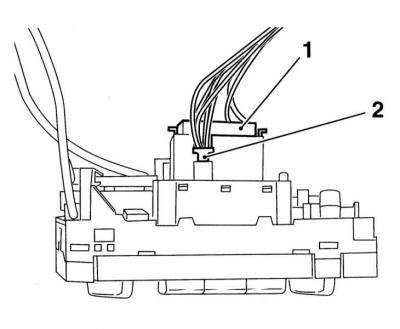

6. Отсоедините панели управления электропроводку.
7. Отпустите фиксаторы, отсоедините управляющие тяги и снимите панель управления. Постарайтесь запомнить порядок подсоединения приводных тросов (см. иллюстрации Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (исполнение А) и Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (исполнение В)).
Установка
Установка производится в обратном порядке.
1. Проследите за правильностью подсоединения электропроводки и тросов управления. Удостоверьтесь, что все контрольные лампы находятся на своих местах. При установке панели Delphi обратите внимание на установку приводного троса управления функционированием смесительной заслонки, - рукоятка управления не должна соскакивать назад в крайних положениях.
