Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.
См. также иллюстративный материал, приведенный в Главе Руководство по эксплуатации.
Модели Astra
1. Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS.
2. Снимите центральную консоль и пепельницу (см. Снятие и установка вещевого ящика).

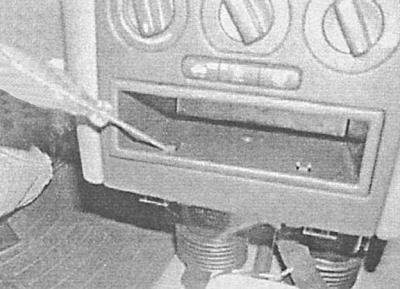

3. Снимите коврик, затем отверткой отпустите верхние и нижние фиксаторы.

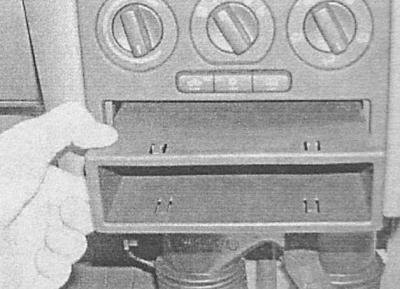

4. Высвободите из панели приборов ящик для мелочей.
5. Снимите радиоприемник и его монтажный короб (см. Главу Бортовое электрооборудование). На моделях, оборудованных навигационной системой, снимите блок последней (см. Главу Бортовое электрооборудование).

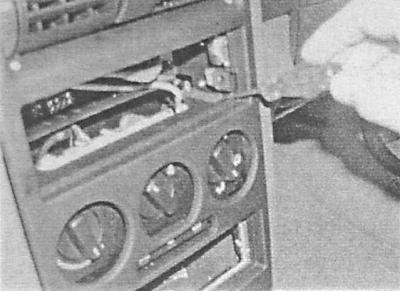

6. Через образовавшееся отверстие отверткой отпустите фиксаторы рукояток управления функционированием отопителя и снимите их с панели управления.

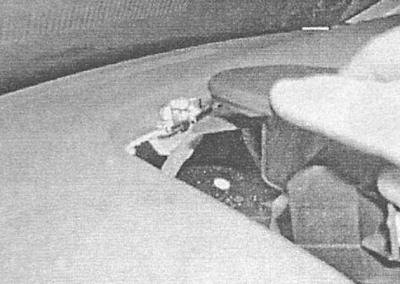

7. Выверните нижние крепежные болты, аккуратно снимите с панели приборов декоративную накладку.

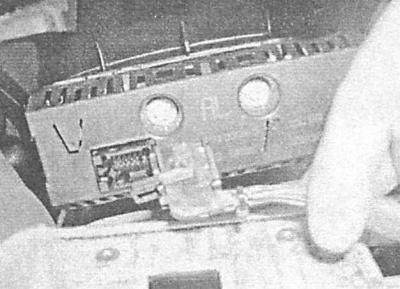

8. Затем отсоедините электропроводку от сборки многофункционального дисплея.

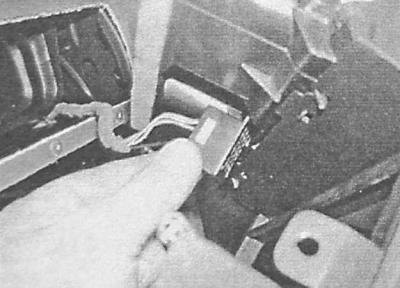

9. Снимите выключатель аварийной сигнализации (см. Главу Бортовое электрооборудование) и отсоедините его электропроводку. В случае необходимости выверните крепежные винты и снимите с панели многофункциональный дисплей.

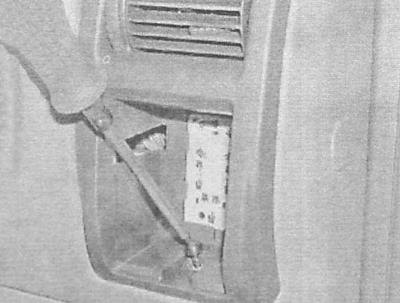

10. Снимите переключатель управления функционированием осветительных приборов, установленный с водительской стороны панели приборов (см. Главу Бортовое электрооборудование). Выверните крепежные винты и снимите с панели приборов дефлектор бокового воздуховода и выключатель.

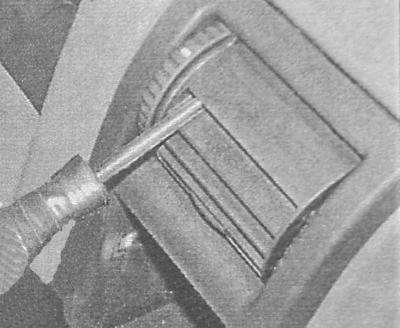

11. После разворачивания дефлектора вниз через фиксированное положение должен открыться доступ к крепежным винтам сквозь его решетку.

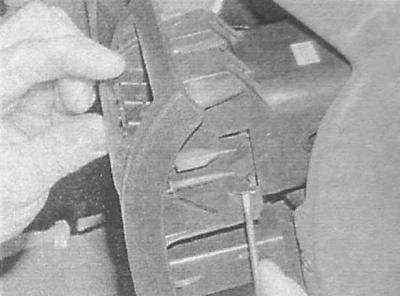

12. Если дефлектор поворачивается туго, выверните винты сквозь решетку, затем отпустите боковые фиксаторы и разверните дефлектор перед установкой.

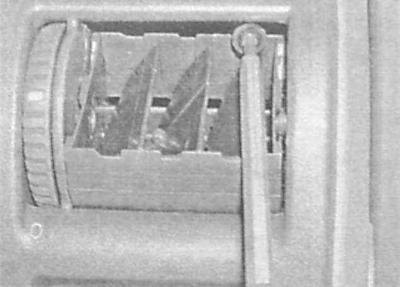

13. Высвободите дефлектор из панели приборов и извлеките из него винты.

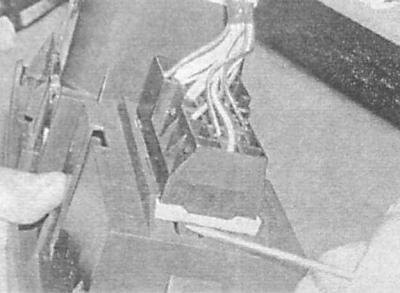

14. Отсоедините электропроводку от корпуса переключателя управления функционированием осветительных приборов и опустите последний вниз.
15. Снимите вещевой ящик (см. Снятие и установка вещевого ящика).

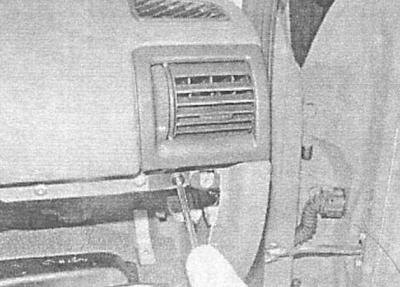

16. Развернув вниз дефлектор правого бокового воздуховода, выверните сквозь его решетку крепежные винты.

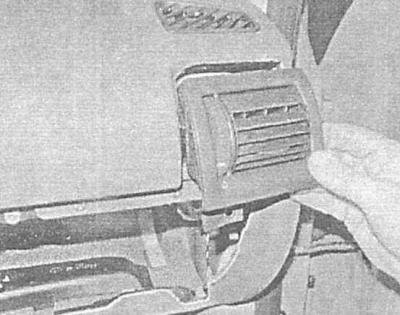

17. Выверните также болт крепления дефлектора и снимите последний с панели приборов.
18. Через отверстие под установку вещевого ящика отсоедините электропроводку от модуля пассажирской подушки безопасности, - постарайтесь не повредить выводы контактного разъема.
19. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление). Снимите с панели приборов левую нижнюю секцию отделки.

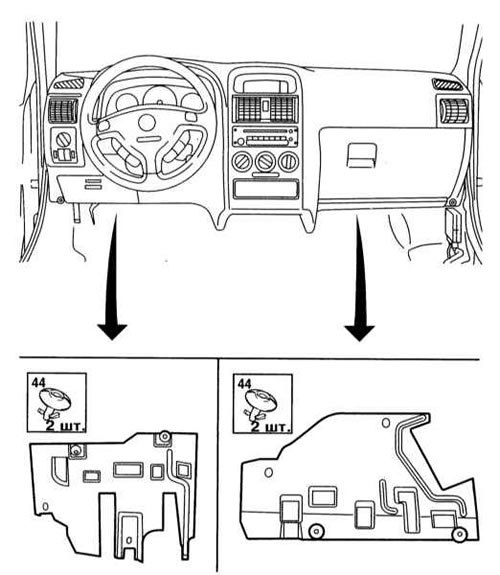

Схема установки нижних секций отделки панели приборов
20. Выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки (см. Главу Подвеска и рулевое управление).
21. Снимите подрулевые переключатели (см. Главу Бортовое электрооборудование).
22. Снимите комбинацию приборов (см. Главу Бортовое электрооборудование).
23. Снимите ящик для мелочей с левой стороны панели приборов.
A — Схема расположения фиксаторов крепления водительского ящика для мелочей
B — Выворачивание крепежных винтов

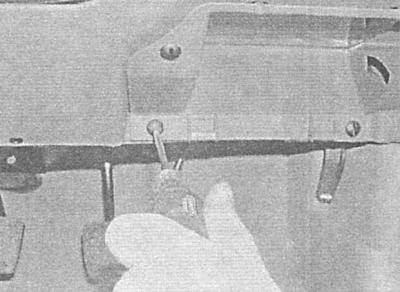

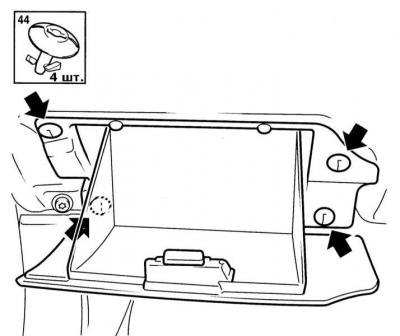

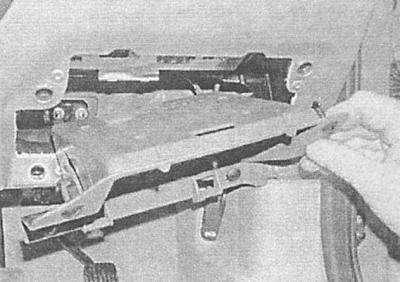

C — Извлечение ящика для мелочей из панели приборов
A.
B.
C.
24. С целью расширения рабочего пространства снимите оба передних сиденья (см. Снятие и установка передних сидений).

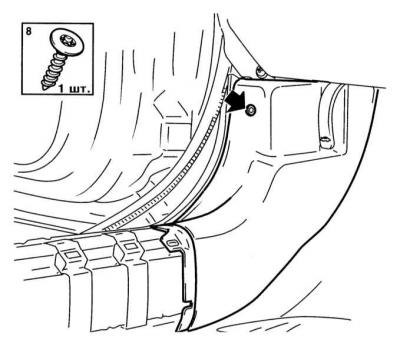

25. Аккуратно снимите внутренние накладки порогов, выверните крепежные винты и снимите передние угловые накладки порогов.

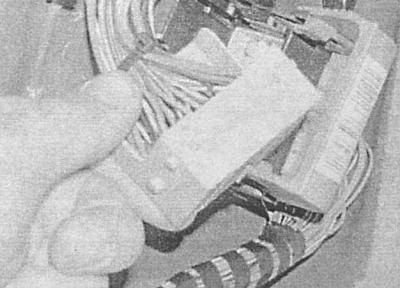

26. Отсоедините электропроводку от задней части панели приборов, - постарайтесь запомнить маршрут прокладки жгутов.

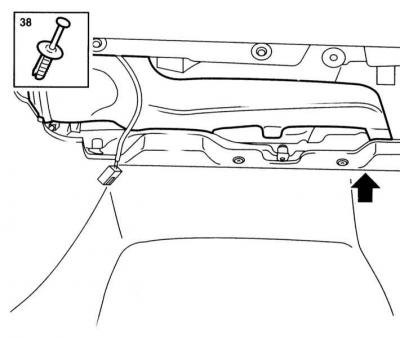

27. Снимите правую нижнюю секцию отделки панели приборов (см. Снятие и установка панелей внутренней отделки салона) и рукав подачи воздуха в пассажирский ножной колодец.

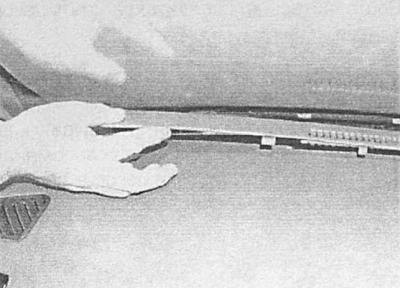

28. Отделите от панели приборов дефлектор рукава подачи воздуха на обдув ветрового стекла.
29. Под ветровым стеклом выверните три винта крепления лицевой панели к переборке двигательного отсека, - боковые винты прикрыты пластмассовыми заглушками.
A — Передние винты крепления панели приборов

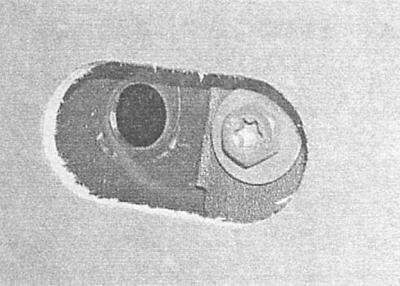

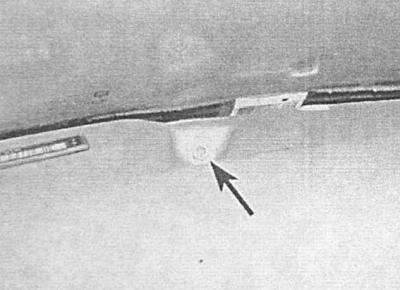

B — Боковой винт крепления панели приборов (пластмассовая заглушка снята)
A.
B.
30. Удостоверьтесь, что вся электропроводка отсоединена и ничто не мешает снятию панели приборов.
31. Вдвоем с помощником аккуратно отделите панель от переборки двигательного отсека и осторожно извлеките ее из салона автомобиля.
32. Установка производится в обратном порядке. Проследите за правильностью прокладки электропроводки. Описание процедур установки дефлекторов боковых воздуховодов приведено в Главе Системы охлаждения, отопления.
Модели Zafira
1. Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS.
2. Снимите центральную консоль и пепельницу (см. Снятие и установка вещевого ящика).
3. Снимите панель управления отопителем (см. Главу Системы охлаждения, отопления).
4. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
5. Снимите подрулевые переключатели (см. Главу Бортовое электрооборудование).
6. Снимите выключатель зажигания (см. Главу Бортовое электрооборудование).
7. Снимите радиоприемник и его монтажный короб (см. Главу Бортовое электрооборудование). На моделях, оборудованных навигационной системой, снимите блок последней (см. Главу Бортовое электрооборудование).

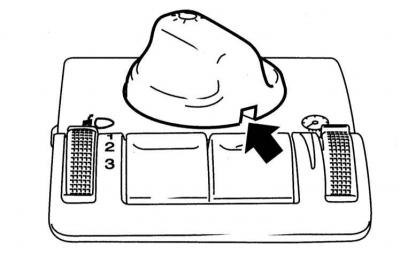

8. Поддев маленькой отверткой, отпустите фиксаторы и снимите переключатель управления функционированием осветительных приборов.

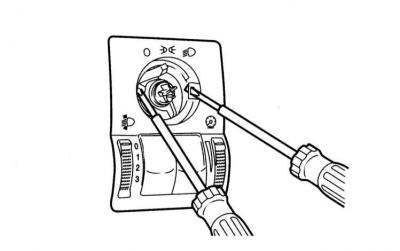

9. Продев пару маленьких отверток в отверстие под установку переключателя, отпустите фиксаторы и снимите панель переключателей, - обратите внимание, что разъем электропроводки остается внутри панели приборов.
10. Снимите крышку монтажного блока предохранителей.
11. Снимите верхнюю секцию решетки бокового дефлектора с наружной стороны панели приборов, выверните винты крепления декоративной накладки панели приборов, - всего винта над щитком, один винт в верхнем наружном углу, один винт внутри решетки верхнего внутреннего угла и четыре винта внизу.
A — Снятие верхней секции решетки бокового дефлектора
B — Выворачивание бокового винта крепления декоративной накладки панели приборов

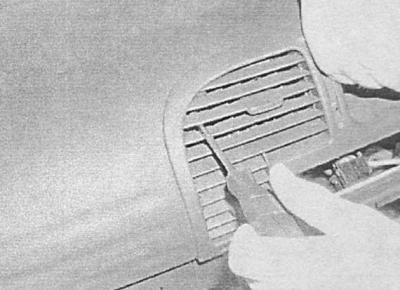

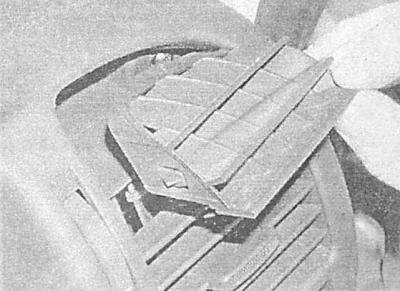

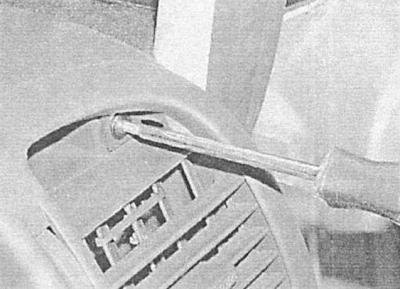

C — Внутренний винт может быть вывернут сквозь решетку дефлектора
A.
B.
C.

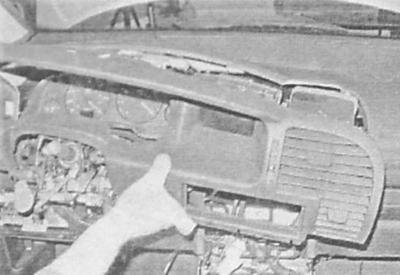

12. Снимите с панели приборов декоративную накладку и отсоедините электропроводку.

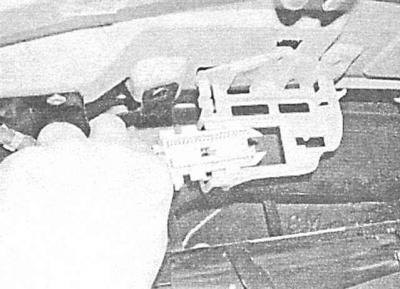

13. Снимите комбинацию приборов (см. Главу Бортовое электрооборудование), - не забудьте отсоединить электропроводку.

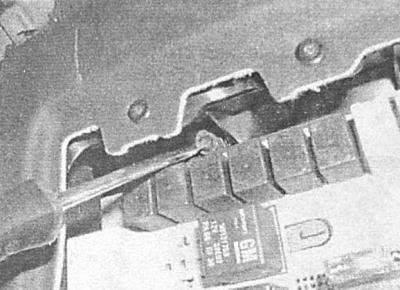

14. Отдайте гайку и винт крепления монтажного блока предохранителей, высвободите жгут электропроводки из держателя внутри отверстия под установку приборного щитка и отпустите пластмассовый хомут.

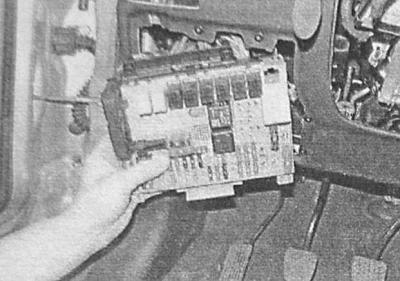

15. Снимите монтажный блок и отведите его в сторону.
16. Поддев шлицевой отверткой с широким жалом (или шпателем), аккуратно снимите с панели приборов установленную под ветровым стеклом переднюю декоративную накладку.
A — Отпускание фиксаторов передней декоративной накладки панели приборов

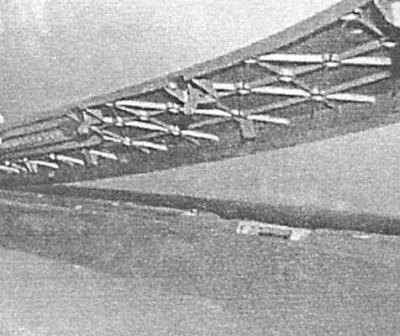

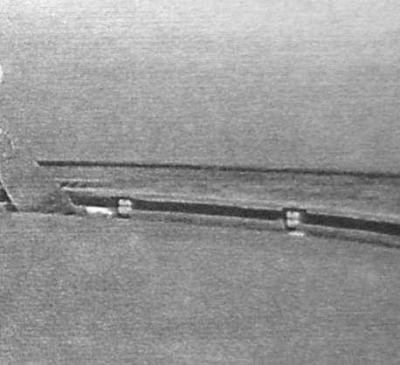

B — Снятие передней накладки с панели приборов
A.
B.

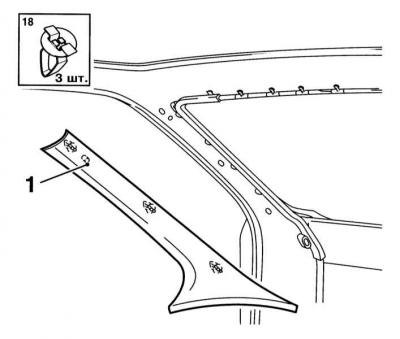

17. Снимите пластмассовые заглушки, выверните крепежные винты и снимите декоративные накладки со стоек А.

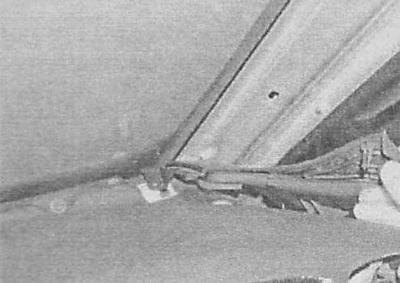

18. Снимите также наружные секции отделки с обеих сторон панели приборов.

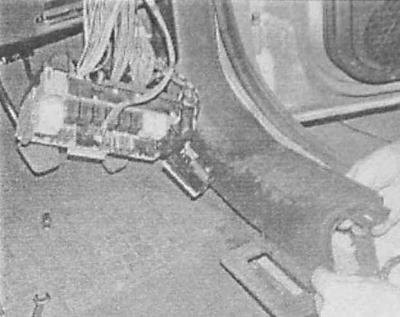

19. Снимите передние боковые панели обивки с обеих сторон салона, затем снимите нижние панели отделки со стоек А.
20. Снимите вещевой ящик (см. Снятие и установка вещевого ящика).

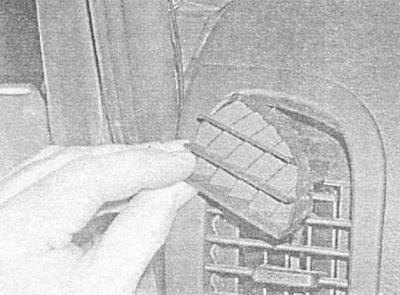

21. Снимите дефлектор правого воздуховода.

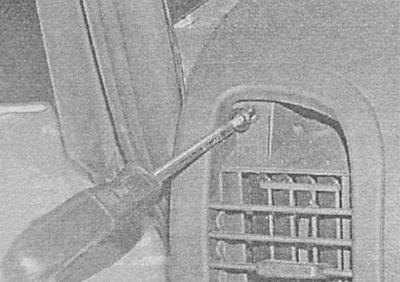

22. Выверните крепежные винты.

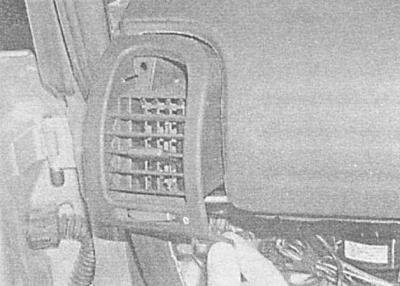

23. Снимите корпус дефлектора.

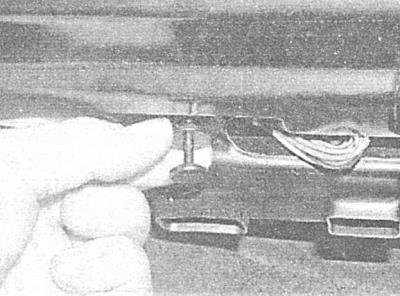

24. Снимите нижние секции отделки панели приборов (см. Снятие и установка центральной консоли), отпустите фиксаторы и снимите нижние воздуховоды систем отопления/ вентиляции салона.
25. Рассоедините контактные разъемы проложенной под панелью приборов электропроводки, - постарайтесь запомнить порядок подсоединения и маршрут прокладки жгутов.
26. Снимите заглушки и выверните винты крепления панели приборов. Также снимите уплотнения с проемов дверей в районе панели приборов.
A — Выворачивание передних винтов крепления панели приборов

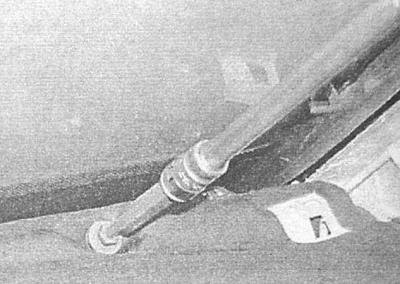

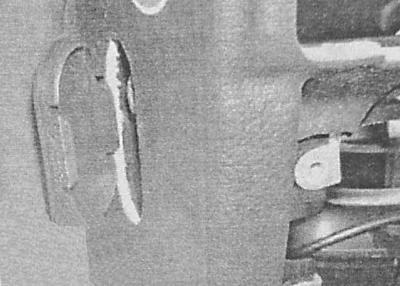

B — Крепежные винты находятся под пластмассовыми заглушками
A.
B.
27. Вдвоем с помощником, аккуратно отделите панель приборов от переборки двигательного отсека и извлеките ее из салона.
28. Установка производится в обратном порядке. Проследите за правильностью прокладки электропроводки. Описание процедур установки дефлекторов боковых воздуховодов приведено в Главе Системы охлаждения, отопления.
