Расположение узлов и агрегатов в моторном отсеке, вид сверху (двигатель 1,6 л, 8-клапанный)
- 1. Указатель уровня масла в двигателе
- 2. Пробка маслозаливной горловины
- 3. Масляный фильтр
- 4. Воздушный фильтр
- 5. Верхнее крепление стойки передней подвески
- 6. Питательный бачок главного тормозного цилиндра
- 7. Впускной воздуховод
- 8. Питательный бачок гидроусилителя руля
- 9. Монтажный блок предохранителей и реле
- 10. Разъем жгута двигателя
- 11. Бачок охлаждающей жидкости
- 12. Бачок стеклоомывателя
- 13. Батарея
- 14. Блок зажигания (система зажигания без распределителя)
- 15. Высоковольтные провода
- 16. Верхний шланг радиатора
Расположение узлов и агрегатов передней части автомобиля, вид со стороны днища (8-клапанные двигатели 1,6 л)
- 1. Масляный фильтр
- 2. Сливная пробка масляного поддона
- 3. Коробка передач
- 4. Приемная выхлопная труба
- 5. Полуось
- 6. Бачок стеклоомывателя
- 7. Подрамник
- 8. Рычаг передней подвески
- 9. Задняя опора двигателя
- 10. Рулевой механизм
- 11. Наконечники рулевой тяги
- 12. Звуковые сигналы

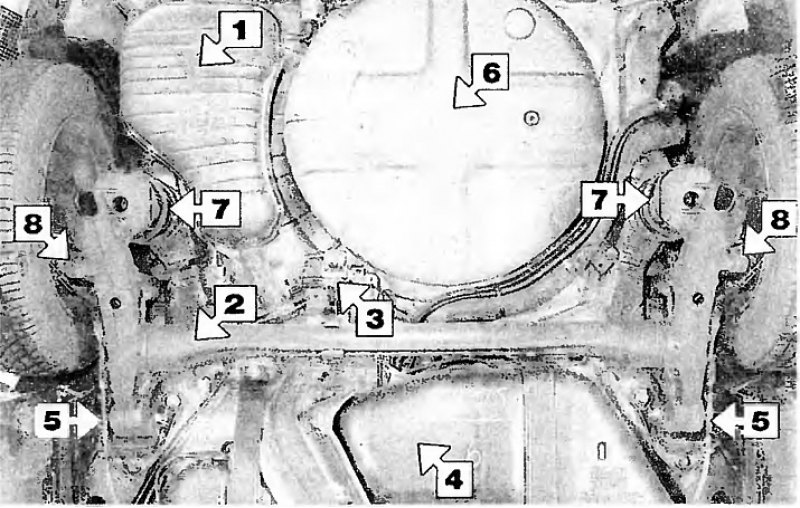

Расположение узлов и агрегатов в задней части автомобиля, вид со стороны днища (8-клапанные двигатели 1,6 л)
- 1. Глушитель и задняя выхлопная труба
- 2. Торсион задней подвески и рычаг
- 3. Дозирующий клапан
- 4. Топливный бак
- 5. Трос стояночного тормоза
- 6. Ниша запасного колеса
- 7. Пружина
- 8. Нижнее крепление амортизатора
Расположение узлов и агрегатов в моторном отсеке, вид сверху (двигатель 1,6 л, 16-клапанный)
- 1. Указатель уровня масла в двигателе
- 2. Пробка маслозаливной горловины
- 3. Крышка ремня распредвала
- 4. Воздушный фильтр
- 5. Верхнее крепление стойки передней подвески
- 6. Питательный бачок главного тормозного цилиндра
- 7. Впускной воздуховод
- 8. Питательный бачок гидроусилителя руля
- 9. Монтажный блок предохранителей и реле
- 10. Разъем жгута двигателя
- 11. Бачок охлаждающей жидкости
- 12. Бачок стеклоомывателя
- 13. Батарея
- 14. Блок зажигания
- 16. Верхний шланг радиатора
Первоисточник расположен на портале [AutoInstruction.ru]
Расположение узлов и агрегатов передней части автомобиля, вид со стороны днища (16-клапанные двигатели 1,6 л)
- 1. Масляный фильтр
- 2. Сливная пробка масляного поддона
- 3. Механическая коробка передач
- 4. Приемная выхлопная труба с сильфонным соединением
- 5. Полуось
- 6. Разъемы проводки датчиков и устройств системы охлаждения
- 7. Подрамник
- 8. Рычаг передней подвески
- 9. Задняя опора двигателя
- 10. Рулевой механизм
- 11. Наконечники рулевой тяги
- 12. Звуковые сигналы

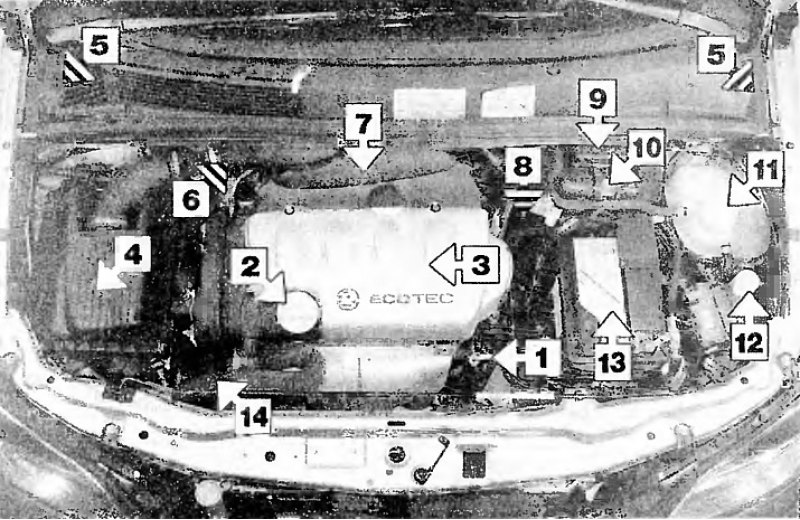

Расположение узлов и агрегатов в моторном отсеке, вид сверху (двигатель 1,8 л, 16-клапанный, модель Zafira)
- 1. Указатель уровня масла в двигателе
- 2. Пробка маслозаливной горловины
- 3. Верхний кожух двигателя
- 4. Воздушный фильтр
- 5. Верхнее крепление стойки передней подвески
- 6. Питательный бачок главного тормозного цилиндра
- 7. Впускной воздуховод
- 8. Питательный бачок гидроусилителя руля
- 9. Монтажный блок предохранителей и реле
- 10. Разъем жгута двигателя
- 11. Бачок охлаждающей жидкости
- 12. Бачок стеклоомывателя
- 13. Батарея
- 14. Верхний шланг радиатора
Расположение узлов и агрегатов передней части автомобиля, вид со стороны днища (16-клапанные двигатели 1,8 л, модель Zafira)
- 1. Масляный фильтр
- 2. Сливная пробка масляного поддона
- 3. Механическая коробка передач
- 4. Приемная выхлопная труба с сильфонным соединением
- 5. Полуось
- 6. Передняя опора двигателя
- 7. Подрамник
- 8. Рычаг передней подвески
- 9. Задняя опора двигателя
- 10. Рулевой механизм
- 11. Наконечники рулевой тяги
- 12. Суппорты передних тормозов
Расположение узлов и агрегатов в задней части автомобиля, видео стороны днища (16-клапанные двигатели 1,8 л, модель Zafira)
- 1. Глушитель и задняя выхлопная труба
- 2. Торсион задней подвески и рычаг
- 3. Суппорты задних тормозов
- 4. Топливный бак
- 5. Трос стояночного тормоза
- 6. Ниша запасного колеса
- 7. Пружина
- 8. Нижнее крепление амортизатора
- 9. Заправочный патрубок топливного бака и вентиляционный шланг
- 10. Промежуточная выхлопная труба
