Примечание. При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

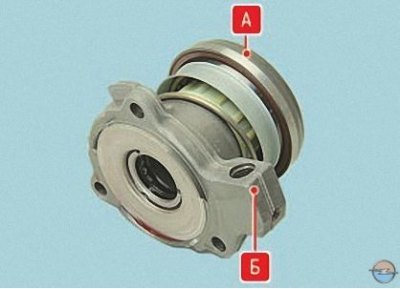

Подшипник А выключения сцепления представляет собой единое целое с рабочим цилиндром Б, закрепленным тремя болтами на внутренней стенке картера сцепления.
Вам потребуются: ключ «на 11» для гаек крепления трубопроводов, ключ TORX T30.
1. Снимите коробку передач (см. Снятие и установка коробки передач), если она не была снята для ремонта сцепления.

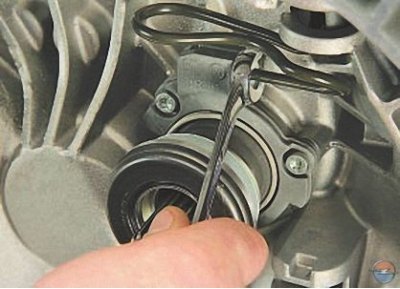

2. Отверните гайку крепления промежуточной трубки гидропривода выключения сцепления к рабочему цилиндру.
3. Выверните три болта крепления рабочего цилиндра к картеру сцепления…

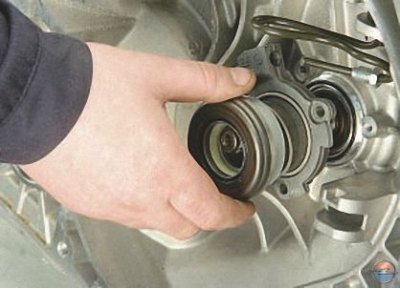

4. …и извлеките цилиндр в сборе с подшипником выключения сцепления из картера сцепления.

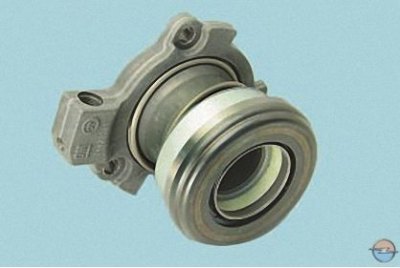

Примечание. Перед установкой проверьте новый подшипник. Он должен вращаться легко, без заеданий и шума и не иметь люфтов. Проверьте легкость перемещения подшипника на направляющей рабочего цилиндра, нажав на него в осевом направлении. Подшипник должен перемещаться до упора без заедания и четко возвращаться в исходное положение поджимной пружиной.

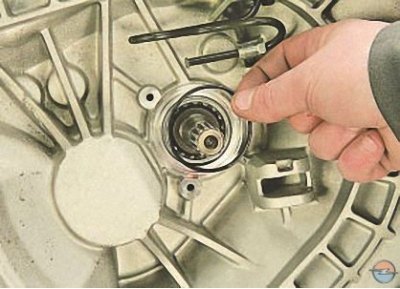

5. Извлеките из пазов картера сцепления уплотнительное резиновое кольцо, поддев его отверткой.
Оригинал найдёте на этом ресурсе: AutoInstruction.ru
6. Замените уплотнительное кольцо подшипника выключения сцепления независимо от его состояния.
7. Установите рабочий цилиндр привода выключения сцепления в сборе с подшипником в порядке, обратном снятию. Болты крепления рабочего цилиндра к картеру сцепления затяните моментом 7 Н·м.
8. Присоедините к рабочему цилиндру трубку и затяните гайку ее крепления.
9. Установите коробку передач (см. Снятие и установка коробки передач).
10. Удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).
