1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).
2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).
3. Отведите в сторону расширительный бачок, не отсоединяя от него шланги и не сливая охлаждающую жидкость (см. Замена главного цилиндра привода выключения сцепления).

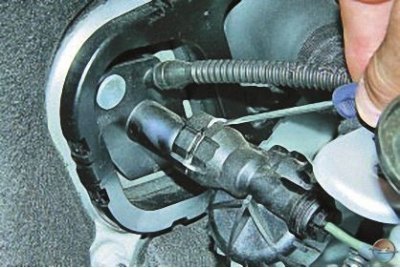

4. Подденьте отверткой пружинный фиксатор демпфера главного цилиндра гидропривода выключения сцепления...

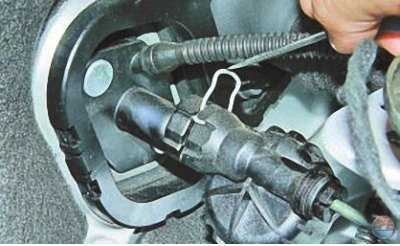

5. …поднимите фиксатор в крайнее верхнее положение…

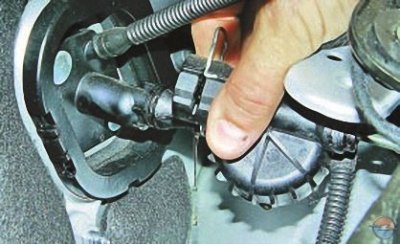

6. …и отсоедините демпфер от главного цилиндра.

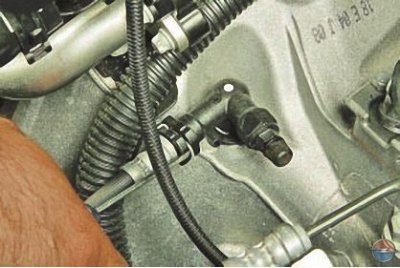

7. Поддев отверткой фиксатор крепления наконечника шланга к переходнику…

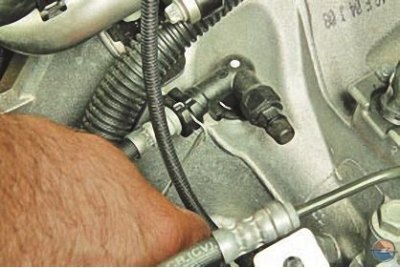

8. …выдвиньте фиксатор в крайнее правое положение…

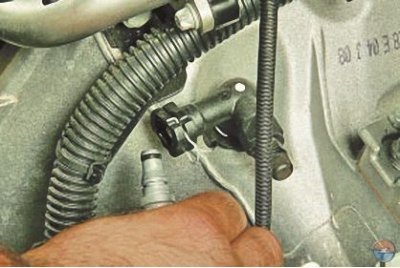

9. …и извлеките наконечник шланга из переходника.

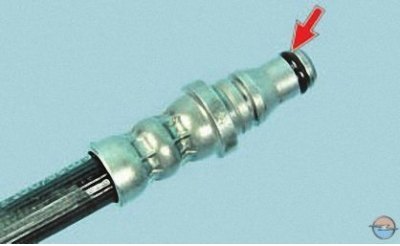

Примечание. Наконечник шланга уплотнен в переходнике резиновым кольцом. Замените кольцо независимо от его состояния.

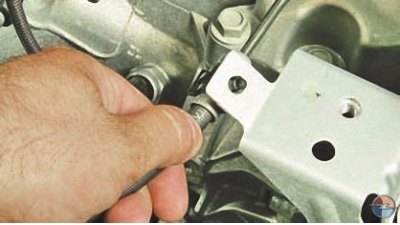

10. Потянув вниз трубопровод…

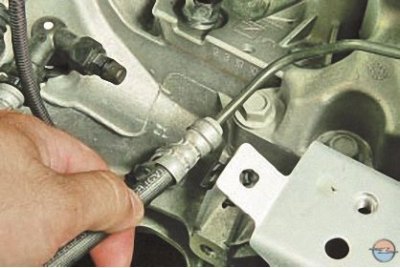

11. …извлеките его из держателя на кронштейне кузова…

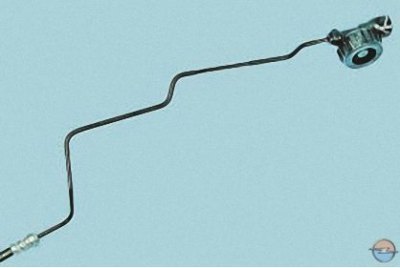

12. …и снимите трубопровод.

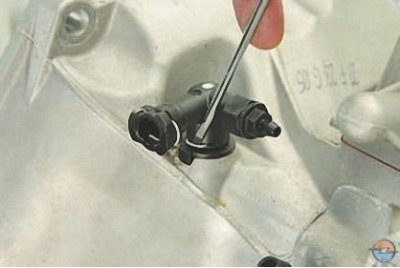

13. Подденьте отверткой фиксатор крепления переходника шланга к промежуточной трубке гидропривода….

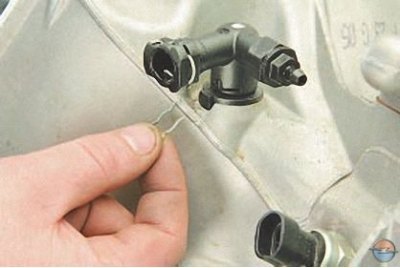

14. …извлеките фиксатор…

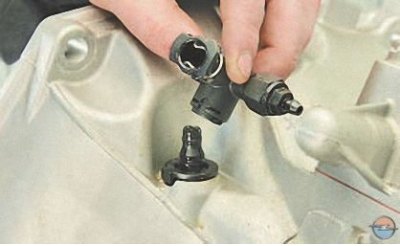

15. …и отсоедините переходник шланга от промежуточной трубки.

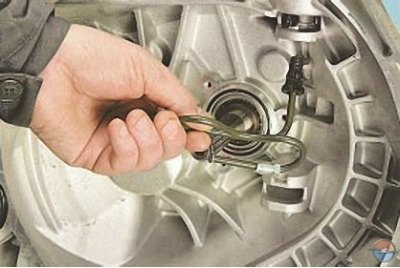

16. Для замены промежуточной трубки гидропривода, установленной внутри картера сцепления, снимите коробку передач (см. Снятие и установка коробки передач), рабочий цилиндр привода выключения сцепления в сборе с подшипником (см. Замена рабочего цилиндра привода выключения сцепления с подшипником выключения сцепления), извлеките наконечник трубки из втулки в картере сцепления и снимите трубку.

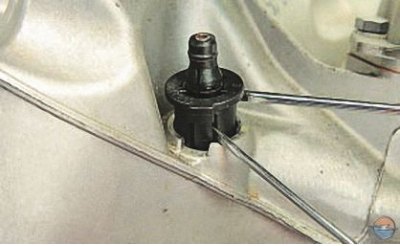

17. Сожмите два фиксатора…

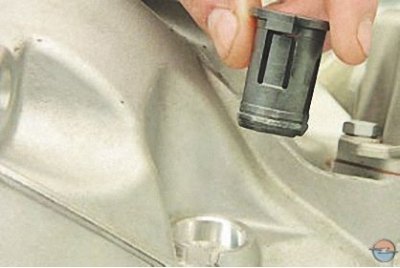

18. …и извлеките втулку промежуточной трубки гидропривода из отверстия в картере сцепления.
19. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. Прокачка гидропривода выключения сцепления).
