Внимание! На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.
Примечание. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

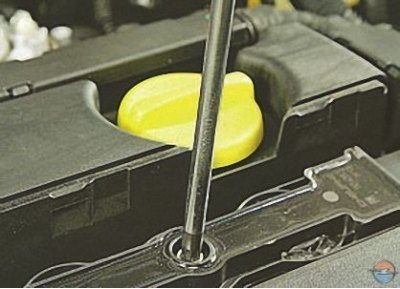

1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи.
2. Проверьте исправность низковольтной цепи модуля зажигания (см. Снятие и установка модуля зажигания).

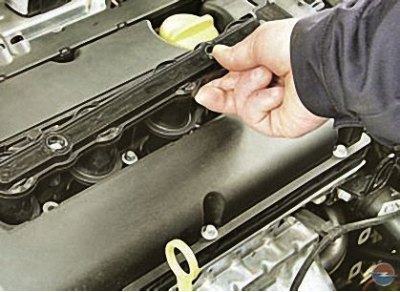

3. Если низковольтная цепь исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.

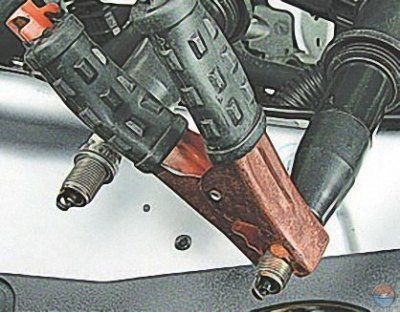

4. Вставьте в наконечники модуля запасные свечи зажигания и присоедините поочередно их корпуса, к примеру, проводом для пуска двигателя от постороннего источника тока к «массе» автомобиля (например, к проводу, присоединенному к отрицательной клемме аккумуляторной батареи). Попросите помощника провернуть стартером коленчатый вал двигателя.
Внимание!
- Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи модуля зажигания.
- Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него не сгоревшего в цилиндрах двигателя бензина.
(Оригинал найдёте на этом ресурсе: AutoInstruction.ru)

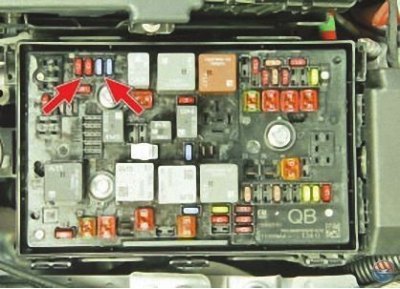

5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорели ли предохранители №3 и 4 в монтажном блоке, расположенном в подкапотном пространстве. Если предохранители перегорели, замените их и пустите двигатель.
Внимание! Не устанавливайте предохранители, рассчитанные на больший номинальный ток, так как это может привести к повреждению электрооборудования и даже к пожару.
6. Если искры нет, замените модуль зажигания новым (см. Снятие и установка модуля зажигания). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей» машины.
7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива).
